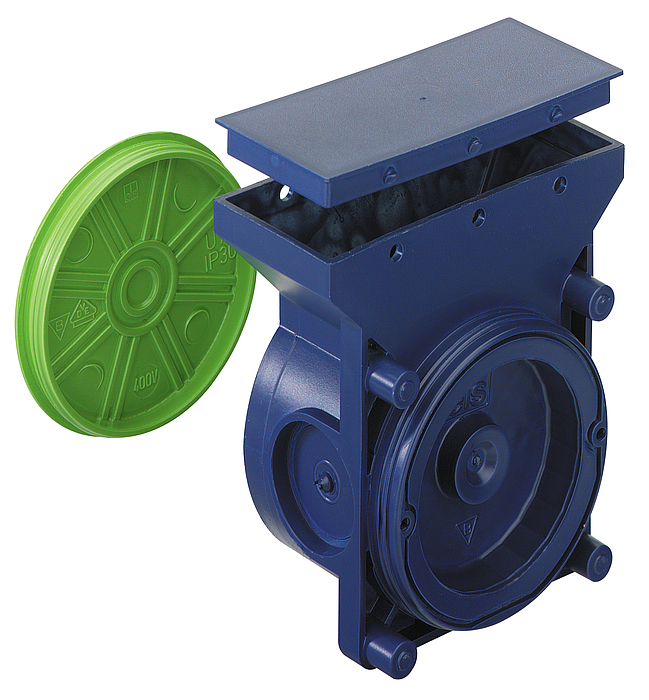

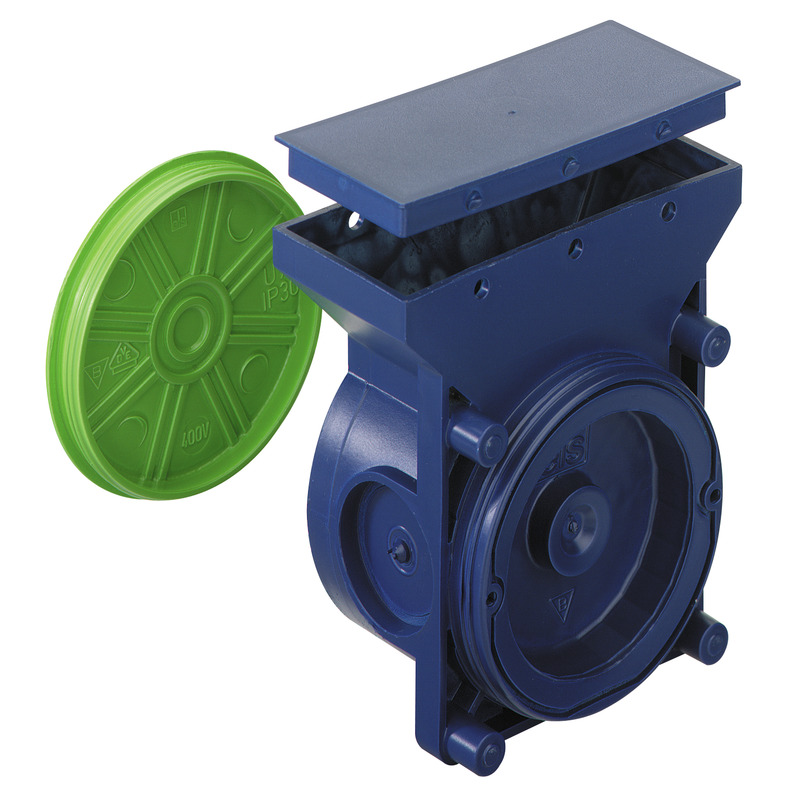

Boîtier de raccordement

VBK

Référence produit: 97069001 | Dimensions: 95 x 90 x 50 mm

Boîtier de raccordement, comme passage d’une paroi au plafond dans les constructions en grandes plaques, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, sans halogène

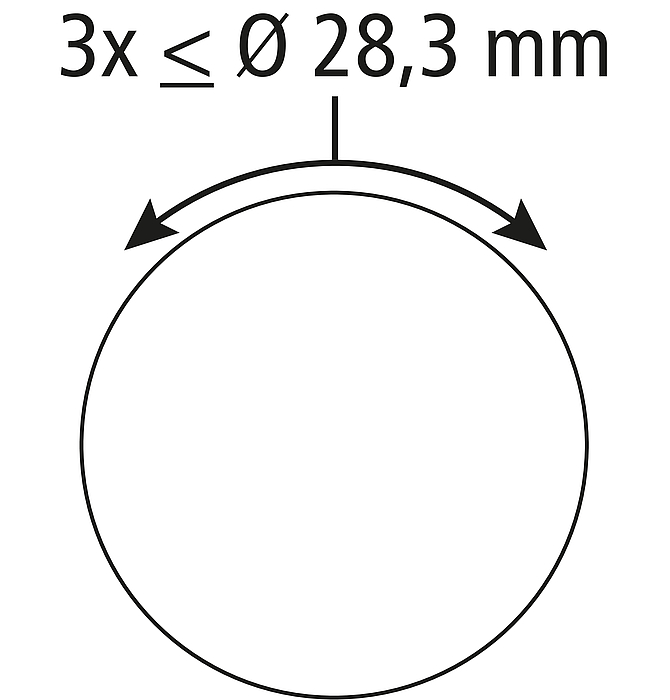

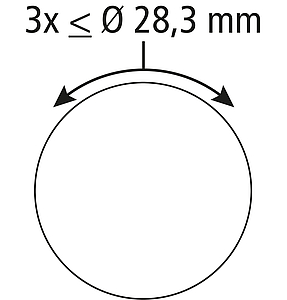

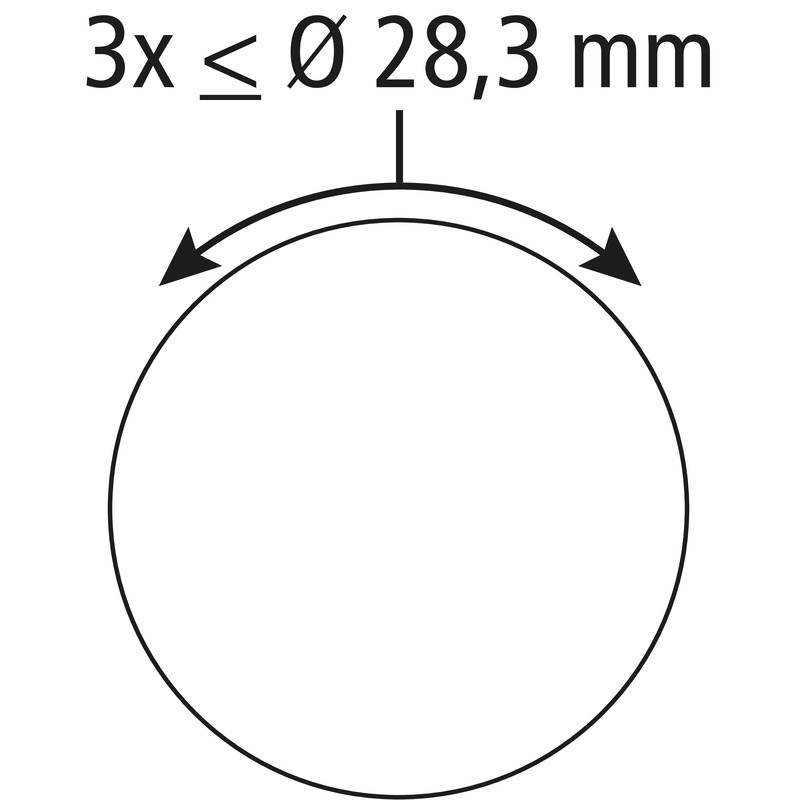

Membrane pour le perçage, Plage d'étanchéité M16 - M25

Propriétés électriques

Tension nominale d'isolement CA 400 V
Type de protection IP30
Adapté à Constructions en coffrages béton
UL Type Rating n.i.

Dimensions

Largeur 95 mm
Longueur 90 mm
Hauteur 50 mm
Poids 0.0586 kg

Propriétés du matériel

sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Conditions ambiantes

Humidité relative de l'air max. 25 °C - %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C

Sales Information

EAN 4013902200283
Packing Unit Code C62
ETIM Class EC002601
Numéro de tarif des douanes 39269097

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel pdf (76 Ko)
Plan dimensionnel dxf (507 Ko)
Plan dimensionnel dwg (262 Ko)
Plan dimensionnel jpg (1 Mo)

Accessoires

Couvercle VD 75

  • Dimensions : 75 x 75 x 4,75 mm
  • Référence produit: 97910001

avec vis de fixation



Couvercle pour boîte de raccordement, matériau retardateur de combustion, blanc



Foret étagé LFR

  • Référence produit: 19599501

Ouverture de passage : M16-32, perçage : 16,5-32,5 mm



Foret étagé



Cet article est archivé!

Raccord de tube RVB 20

  • Référence produit: 97022001

pour tubes lisses et annelés M20



Raccord de tube (sans tube), avec serre-câble, gris, pour tubes d'installation électrique métriques,...



Raccord de tube RVB 25

  • Référence produit: 97022501

pour tubes annelés M25



Raccord de tube (sans tube), avec serre-câble, gris, pour tubes d'installation électrique métriques,...



Cet article est archivé!

Raccord de tube RVB 32

  • Référence produit: 97023201

pour tubes annelés M32



Raccord de tube (sans tube), avec serre-câble, gris, pour tubes d'installation électrique métriques,...



Cet article est archivé!

Raccord de tube RVB 40

  • Référence produit: 97024001

pour tubes annelés M40



Raccord de tube (sans tube), avec serre-câble, gris, pour tubes d'installation électrique métriques,...



Cet article est archivé!

Pince à perforer IBT LZA-OE

  • Dimensions : 235 x 35 x 63 mm
  • Référence produit: 97810001

sans poinçon



Pince à perforer, outil de perçage pour réalisation d'entrées précises dans les boîtes béton,...



Cet article est archivé!

Pince à perforer IBT LZA-18

  • Référence produit: 97811801

avec poinçon 18 mm pour tube M20



Pince à perforer, outil de perçage pour réalisation d'entrées précises dans les boîtes béton,...



Cet article est archivé!

Pince à perforer IBT LZA-23

  • Référence produit: 97812301

avec poinçon 23 mm pour tube M25



Pince à perforer, outil de perçage pour réalisation d'entrées précises dans les boîtes béton,...



Cet article est archivé!

Outil de poinçonnage IBT STE-LZA/14

  • Référence produit: 97891401



Poinçons pour remplacement ou pour complément, pour la pince à estamper IBT LZA



Cet article est archivé!

Outil de poinçonnage IBT STE-LZA/18

  • Référence produit: 97891801



Poinçons pour remplacement ou pour complément, pour la pince à estamper IBT LZA



Cet article est archivé!

Outil de poinçonnage IBT STE-LZA/23

  • Référence produit: 97892301



Poinçons pour remplacement ou pour complément, pour la pince à estamper IBT LZA



Cet article est archivé!

Mandrin d'écartement WED

  • Dimensions : 28,5 x 131,15 x 28,5 mm
  • Référence produit: 97915501

Surlargeur 9-25 mm Ø



Mandrin d'écartement, aide au montage pour l'entrée de tube



Accessoires IBT NAS-AL

  • Dimensions : 8,4 x 30 x 8,4 mm
  • Référence produit: 97924001

Clou à expansion, aluminium 40 mm, avec cheville plastique pour...



Clou de fixation pour coffrage en acier



Accessoires IBT NA-AL

  • Dimensions : 3,5 x 40 x 3,5 mm
  • Référence produit: 97924201

Clou en aluminium, longue de 40 mm, torsadé



Clou de fixation pour coffrage en bois /plastique, pour type de construction en béton coulé sur...



Accessoires IBT NA-AL/gl

  • Dimensions : 3,1 x 45 x 3,1 mm
  • Référence produit: 97924301

Clou en aluminium, longue de 40 mm, lisse



Clou de fixation pour coffrage en bois /plastique, pour type de construction en béton coulé sur...
