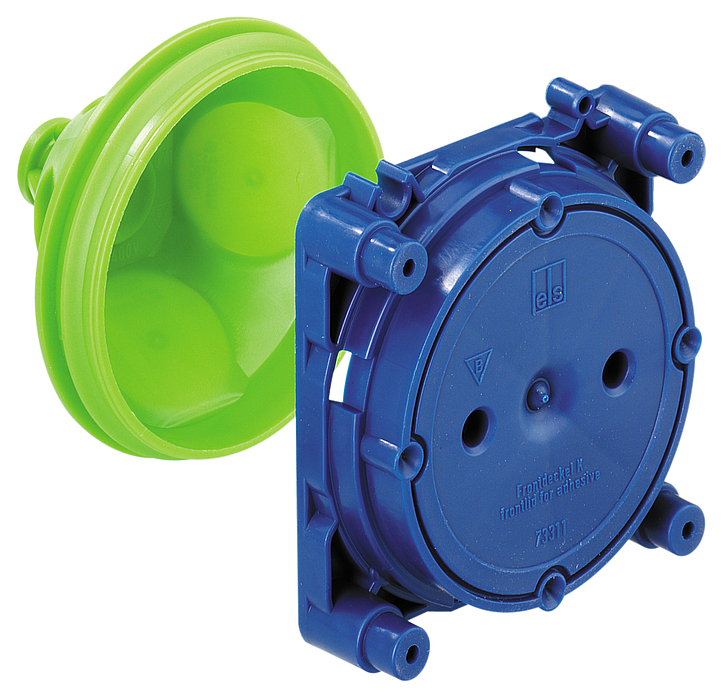

Couplage entonnoir

U 71 KUT

Référence produit: 97054001 | Dimensions: 71 x 71 x 62 mm

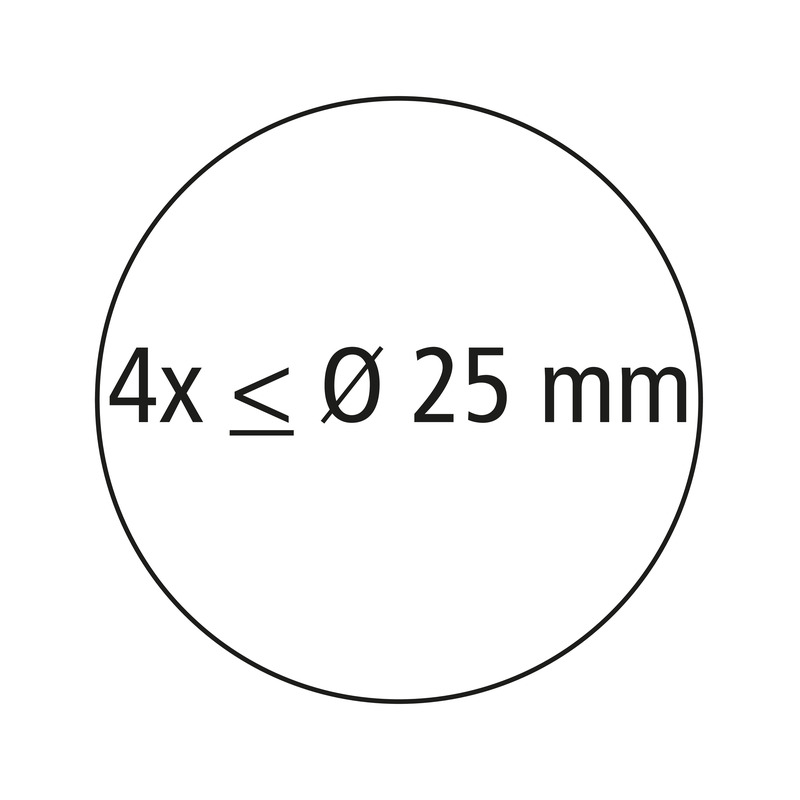

Couplage entonnoir, en tant que sortie de plafond pour mur intermédiaire ou sortie de lampe, combinable avec distance standard 71 mm, avec face avant lisse, convient pour tous les types de coffrage et pour le double coffrage, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, sans halogène, Nombre d’entrées 45°: 4

2 parties, Fxation par collage ou cloutage, Plage d'étanchéité M16 - M25, compatible avec une barre de support

Propriétés électriques

Tension nominale d'isolement CA 400 V
Type de protection IP30
Adapté à Constructions en coffrages béton

Dimensions

Largeur 71 mm
Longueur 71 mm
Hauteur 62 mm
Poids 0.03 kg

Propriétés du matériel

sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Fxation par collage ou cloutage

Conditions ambiantes

Humidité relative de l'air max. 25 °C - %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C

Sales Information

EAN 4013902180172
Packing Unit Code C62
ETIM Class EC002328
Numéro de tarif des douanes 39269097

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel pdf (109 Ko)
Plan dimensionnel dxf (634 Ko)
Plan dimensionnel dwg (292 Ko)
Plan dimensionnel jpg (1 Mo)
