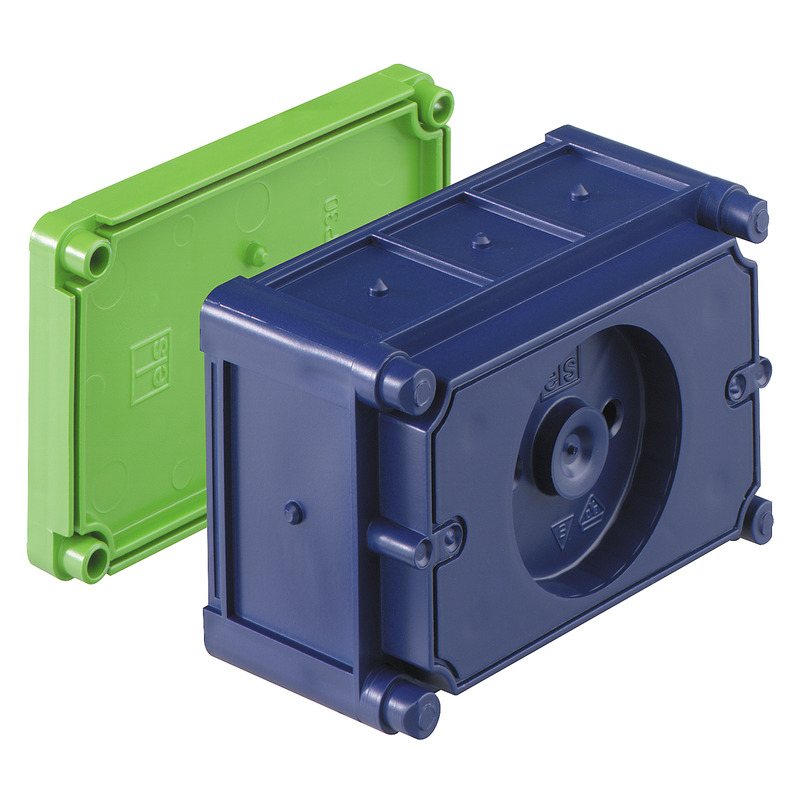

Boîtier de montage

K0 EK

Référence produit: 97700101 | Dimensions: 111 x 71 x 61 mm

Boîtier de montage, convient comme boîtier de raccordement, distance entre vis 83,5 (3 9/32 pouces) et 100 mm, conforme à la norme AFI, pour encastrement d'appareil « American Standard 432", selon NEMA Publ. NO.OS 1, combinable, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, sans halogène

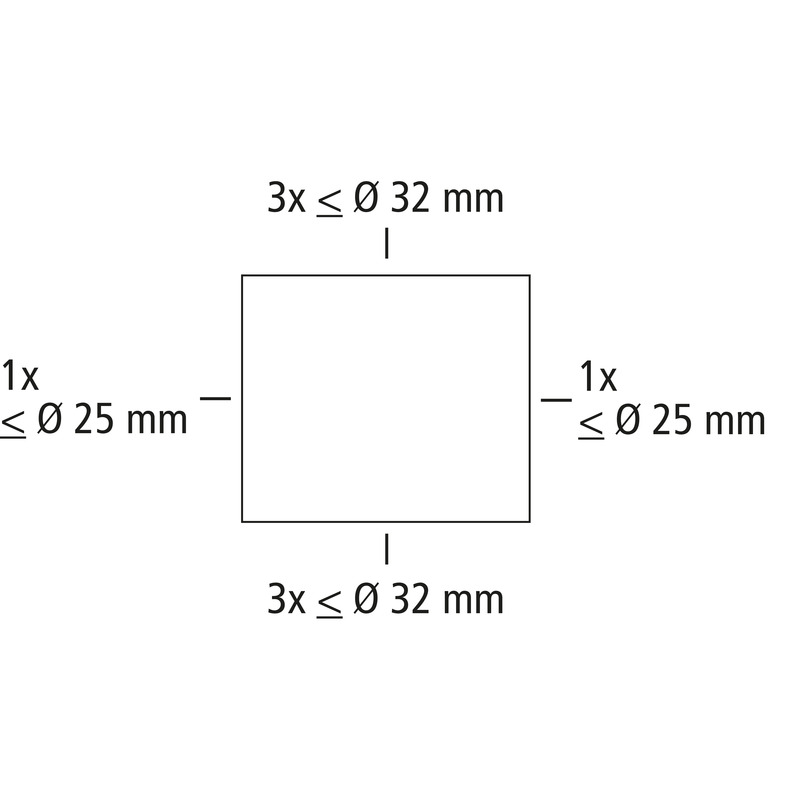

pour aimant de fixation Spelsberg HM-UNI (97929901), Fiwation magnétique ou par cloutage, Membrane pour le perçage, Plage d'étanchéité M16 - M25, compatible avec une barre de support

Propriétés électriques

Tension nominale d'isolement CA	400 V
Type de protection	IP30
Adapté à	Constructions en coffrages béton
UL Type Rating	n.i.

Couleurs

Couleur de la partie supérieure	autres

Dimensions

Largeur	111 mm
Longueur	71 mm
Hauteur	61 mm
Poids	0.066 kg

Propriétés du matériel

sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Propriétés mécaniques

Type de fixation	Fiwation magnétique ou par cloutage

Conditions ambiantes

Humidité relative de l'air max. 25 °C	- %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C

Sales Information

EAN	4013902200061
Packing Unit Code	C62
ETIM Class	EC002601
Numéro de tarif des douanes	39269097

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (169 Ko)
Plan dimensionnel	dwg (275 Ko)
Plan dimensionnel	dxf (1 Mo)

Certificat

CE Explication DE/EN/FR	pdf (219 Ko)
UKCA Explication EN	pdf (49 Ko)

Accessoires

Bloc de bornes Abox 025/040 KLS-2,5²/4²

Dimensions : 46,6 x 17,8 x 31,5 mm
Référence produit: 84000401

5 pôles - 2,5/4 mm²

Borne de connexion selon DIN EN 60998 (VDE 0613), U_i=690V

Liste de surveillance

K0 EK

Propriétés électriques

Couleurs

Dimensions

Propriétés du matériel

Propriétés mécaniques

Conditions ambiantes

Sales Information

Matériau

Télécharger la fiche de données

Fiche cotée

Certificat

Accessoires

5 pôles - 2,5/4 mm²

Elément de maintien 50 mm Ø, matière plastique

Aimant de fixation, 50 mm Ø, extra puissant, Force de traction 300 +/-...

Cache, 2 unités par boîte

Ouverture de passage : M16-32, perçage : 16,5-32,5 mm

pour tubes lisses et annelés M20

pour tubes annelés M25

pour tubes annelés M32

pour tubes annelés M40

sans poinçon

avec poinçon 18 mm pour tube M20

avec poinçon 23 mm pour tube M25

Surlargeur 9-25 mm Ø

Clou à expansion, aluminium 40 mm, avec cheville plastique pour...

Clou en aluminium, longue de 40 mm, torsadé

Clou en aluminium, longue de 40 mm, lisse

Vis à souder M6 x 10 mm, fixation économique et sûre de la boîte, sur...
