Boîtier

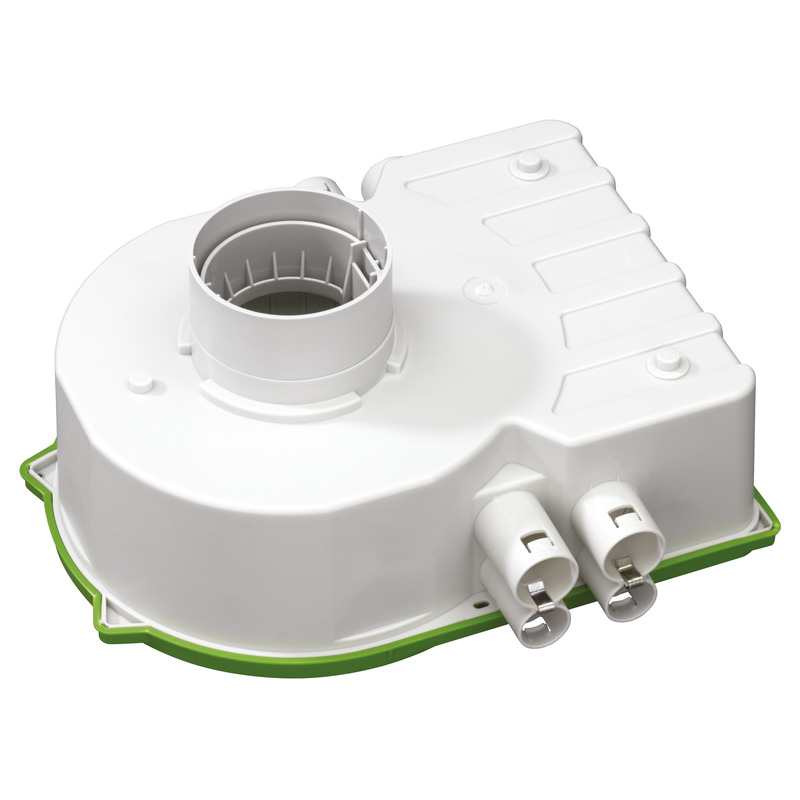

IBTronic XL Drillbox E

Référence produit: 97680102 | Dimensions: 255 x 280 x 92 mm

Boîtier, pour construction en préfabriqué, servant au montage de luminaires NV/HV/LED, convient à l’installation ultérieure dans des plafonds en préfabriqué de 45-70 mm au moyen d'avant-trous Ø 82 mm, pour l'installation de luminaires certifiés VDE selon la norme DIN EN 60598 (VDE 0711), ainsi qu'avec repère F ou MM, hauteur max. de montage des luminaires NV : 105 mm, luminaires HV : 110 mm, capacité de lampe max. 50 W alu, avec espace suppl. de raccordement (par ex. pour montage d’un transformateur de sécurité électronique jusqu’à 150 VA), Tension nominale d'isolement: 400V AC, sans halogène

Ouverture de sortie : Ø 76 mm, ARD (diamètre de bague extérieure du luminaire), min. Ø 85 mm, 8 entrées de tube combinées 4 x 16 mm, 4 x 19 mm, arrêt de tube intégré et décharge de traction pour tubes 16 mm, 19 mm, Fixation au sommet de l'élement avec une cheville, Adaptateur tube intégré, Plage d'étanchéité M16 - M19

Propriétés électriques

Tension nominale d'isolement CA 400 V
Adapté à Constructions en coffrages béton

Couleurs

Couleur de la partie supérieure autres

Dimensions

Largeur 255 mm
Longueur 280 mm
Hauteur 92 mm
Poids 0.464 kg

Propriétés du matériel

sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Fixation au sommet de l'élement avec une cheville

Conditions ambiantes

Humidité relative de l'air max. 25 °C - %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C

Sales Information

EAN 4013902967438
Packing Unit Code C62
ETIM Class EC000414
Numéro de tarif des douanes 39269097

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage PL/NL/DK/CZ pdf (703 Ko)
Instructions de montage DE/EN/FR/ES pdf (2 Mo)

Certificat

UKCA Explication EN pdf (50 Ko)
CE Explication DE/EN/PL pdf (315 Ko)
CE Explication DE/EN/FR pdf (222 Ko)

Accessoires

Kit de montage de luminaire LMK 76

  • Dimensions : 81 x 81 x 126,5 mm
  • Référence produit: 97980301



Kit de montage de luminaires en tant que pièce de rechange pour IBTronic XL Drillbox et IBTronic XL...
