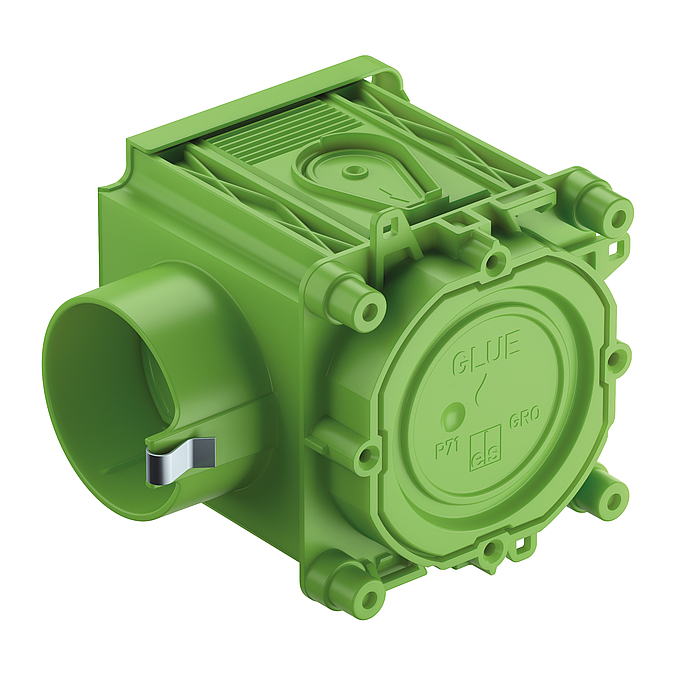

Großrohrdose P 71 GRO-K (98477501) Fabrication en usine: Spelsberg

Boîte pour grand tube

P 71 GRO-K

Référence produit: 98477501 | Dimensions: 71 x 71 x 76,5 mm

Boîte pour grand tube, spécialement concus pour fabrication en usine, 1 partie, diamètre 60 mm Ø, 4 dômes à visser avec distance entre vis 60 mm, combinable, convient aussi pour le double coffrage, combinable avec distance standard 71 mm, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), sans halogène

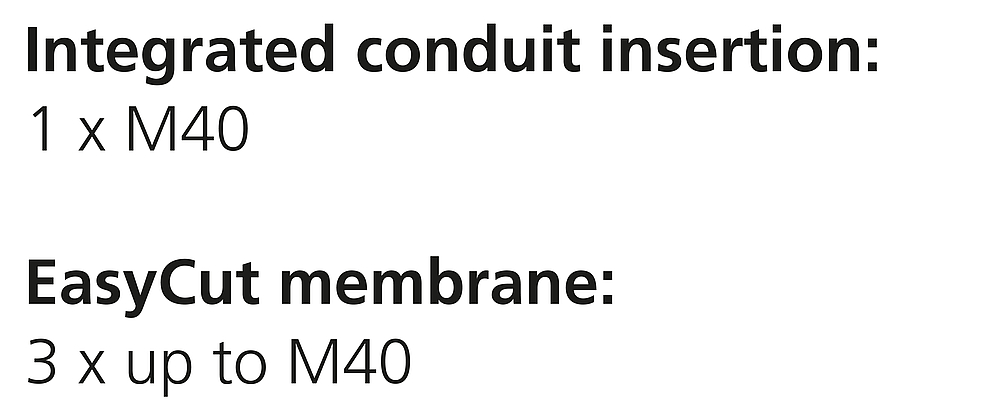

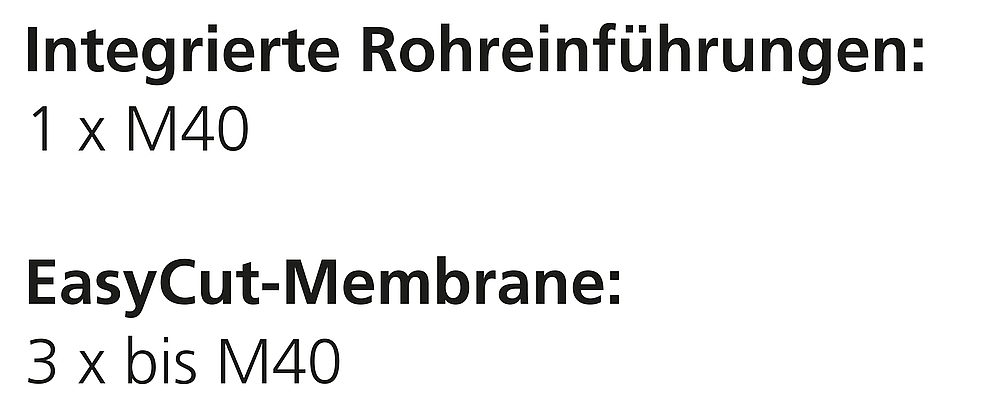

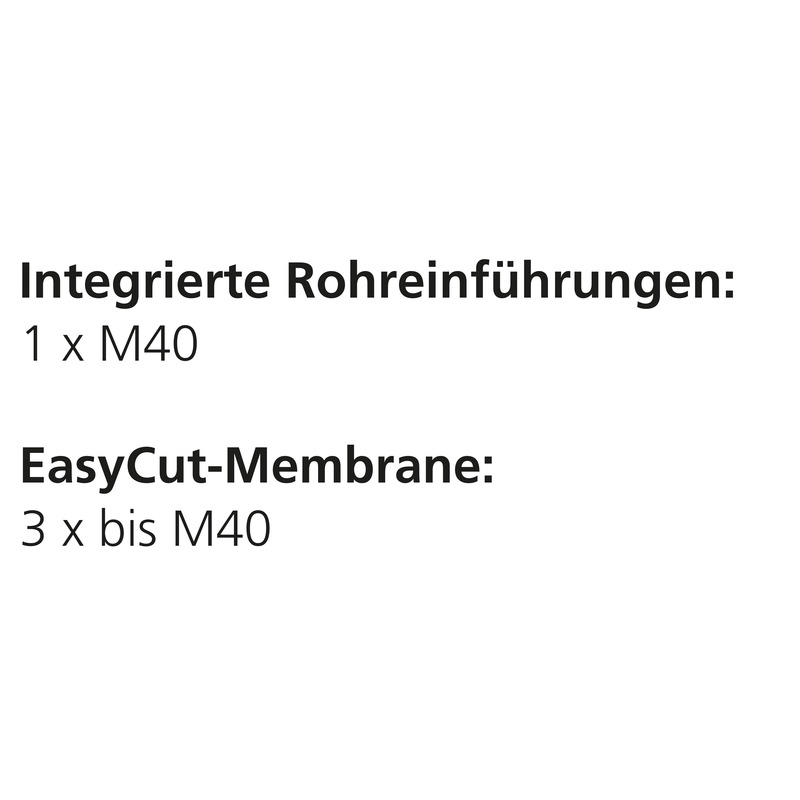

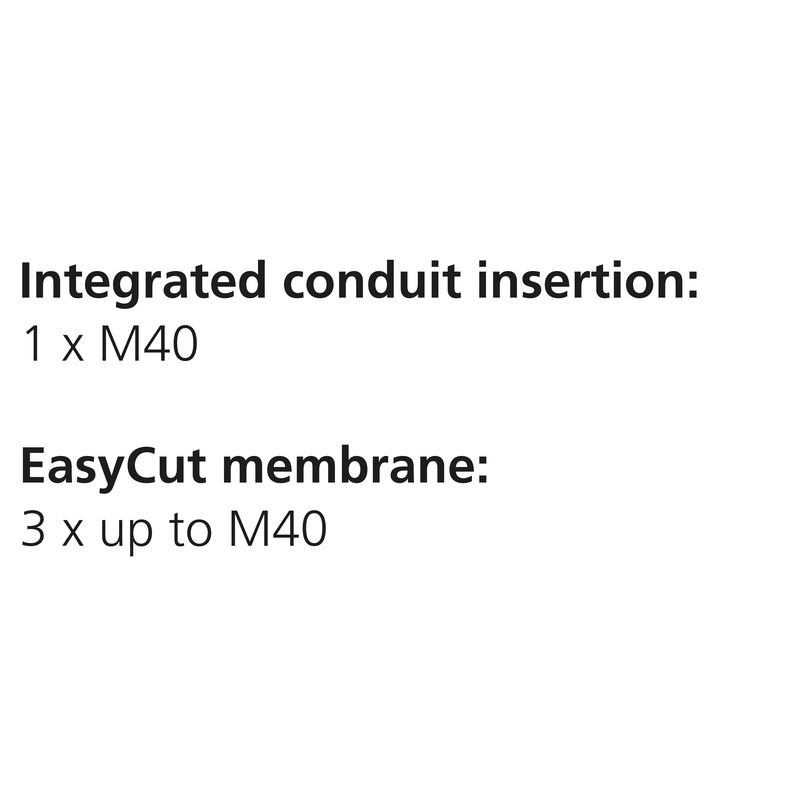

avec un plus grand espace de raccordement, Fixation par collage, Adaptateur tube intégré et adaptateur tube supplémentaire avec membrane Easy-Cut, Plage d'étanchéité M32 - M40

Propriétés électriques

Tension nominale d'isolement CA 400 V
Type de protection IP30
Adapté à Constructions en coffrages béton
UL Type Rating n.i.

Dimensions

Largeur 71 mm
Longueur 71 mm
Hauteur 76.5 mm
Hauteur intérieure 72.9 mm
Poids 0.059 kg

Propriétés du matériel

sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Fixation par collage

Conditions ambiantes

Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C

Sales Information

EAN 4013902597536
Packing Unit Code C62
ETIM Class EC002601
Numéro de tarif des douanes 39269097

Matériau

Matériau de la partie inférieure Plastique
Matériau de la partie supérieure Polypropylène

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage EN pdf (914 Ko)
Instructions de montage DE pdf (913 Ko)
Instructions de montage ES pdf (914 Ko)
Instructions de montage NL pdf (913 Ko)
Instructions de montage FR pdf (914 Ko)

Fiche cotée

Plan dimensionnel pdf (334 Ko)
Plan dimensionnel dxf (3 Mo)
Plan dimensionnel dwg (690 Ko)
Plan dimensionnel jpg (1 Mo)

Certificat

CE Explication DE/EN/FR pdf (62 Ko)
VDE Certificat (DIN EN 60670) DE/EN pdf (627 Ko)
CE Explication DE/EN/PL pdf (74 Ko)
UKCA Explication EN pdf (49 Ko)

Accessoires

Adaptateur de tube RA 32

  • Dimensions : 60,7 x 48,8 x 45,5 mm
  • Référence produit: 98403201

Adaptateur de tube M32, arrêt du tube intégré et serre-câbles pour P...



Adaptateur de tube, pour montage sans outil des tubes, arrêt du tube intégré et serre-câbles pour P...



Adaptateur de tube RA 40

  • Dimensions : 60,7 x 48,8 x 45,5 mm
  • Référence produit: 98404001

Adaptateur de tube M40, arrêt du tube intégré et serre-câbles pour P...



Adaptateur de tube, pour montage sans outil des tubes, arrêt du tube intégré et serre-câbles pour P...
