Großrohrdose U 120 GRO-3-O (97371401) Fabrication en usine: Spelsberg

Boîte pour grand tube

U 120 GRO-3-O

Référence produit: 97371401 | Dimensions: 74 x 74 x 133 mm

Boîte pour grand tube, pour partie avant ouverte pour aimant de fixation spécial, optimisé pour la fabrication en usine, pour prédalles de 7,5 cm d’épaisseur max., avec douille filetée M5 (capacité de charge de 10 kg) pour logement d’un crochet à visser, puissance de la lampe halogène 6,5 W max., puissance de la lampe LED max. 3 WL’utilisation du U120 comme carter de lampe à encastrer dans de grands composants, comme les prédalles ou plafonds filigranés ne correspond pas à l’état de la technique généralement reconnu. En effet, les tolérances de pose admissibles ne permettent pas de procéder à un montage précis, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, sans halogène

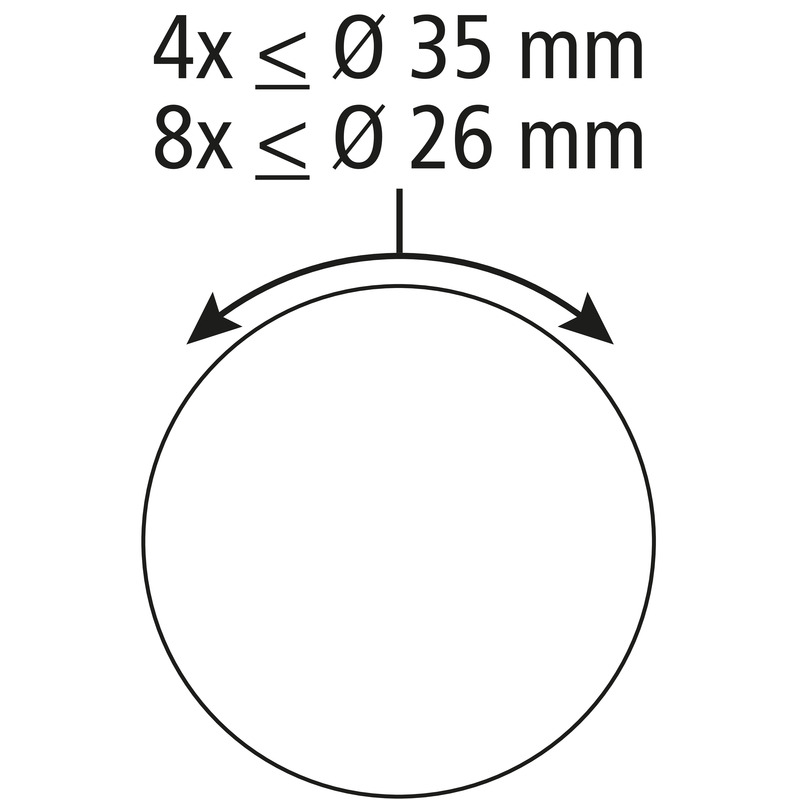

3 parties, Fixation magnétique, Membrane pour le perçage, Plage d'étanchéité M16 - M32

Propriétés électriques

Tension nominale d'isolement CA 400 V
Type de protection IP30
Adapté à Constructions en coffrages béton
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure vert jaune
Couleur de la partie supérieure autres

Dimensions

Largeur 74 mm
Longueur 74 mm
Hauteur 133 mm
Hauteur intérieure 114 mm
Poids 0.0769 kg

Propriétés du matériel

sans halogène oui
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Fixation magnétique
Type de fixation Constructions en coffrages béton

Conditions ambiantes

Humidité relative de l'air max. 25 °C - %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C

Sales Information

EAN 4013902656134
Packing Unit Code C62
ETIM Class EC002601
Numéro de tarif des douanes 39269097

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel dwg (519 Ko)
Plan dimensionnel dxf (3 Mo)
Plan dimensionnel pdf (277 Ko)

Certificat

UKCA Explication EN pdf (50 Ko)
CE Explication DE/EN/PL pdf (75 Ko)
CE Explication DE/EN/FR pdf (63 Ko)

Accessoires

Crochet à visser DH 125-M5

  • Dimensions : 27,4 x 153 x 27,4 mm
  • Référence produit: 97912401

125 mm



Crochet à visser en métal, isolé, avec filetage M5 pour boîte de plafond



Couvercle VD-67-O

  • Dimensions : 90 x 90 x 4,7 mm
  • Référence produit: 92510301

pour type U 120 GRO-3-O, distance entre vis 67 mm, avec vis de...



Couvercle pour boîte de raccordement, matériau retardateur de combustion, blanc



Cet article est archivé!

Pince à perforer IBT LZA-23

  • Référence produit: 97812301

avec poinçon 23 mm pour tube M25



Pince à perforer, outil de perçage pour réalisation d'entrées précises dans les boîtes béton,...



Cet article est archivé!

Mandrin d'écartement WED

  • Dimensions : 28,5 x 131,15 x 28,5 mm
  • Référence produit: 97915501

Surlargeur 9-25 mm Ø



Mandrin d'écartement, aide au montage pour l'entrée de tube
