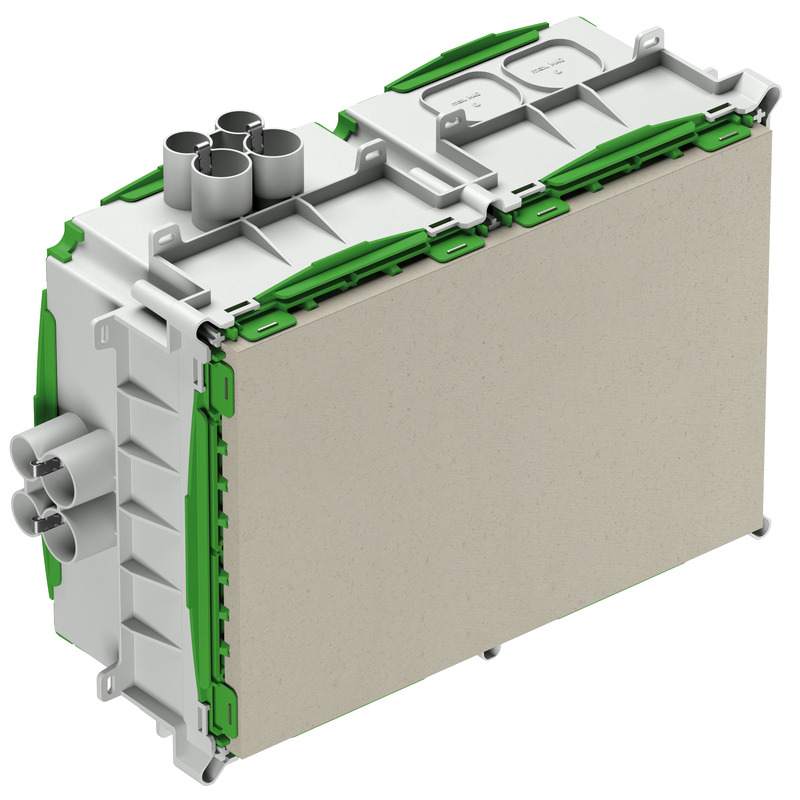

Boîtier d'intégration

IBTLED 3-f

Référence produit: 98220201 | Dimensions: 277 x 400 x 135 mm

Boîtier d'intégration, pour construction en préfabriqué, sans halogène, servant au montage de luminaires NV/HV/LED et de haut-parleurs, systèmes de signalisation et d'appel, pour l’installation de luminaires certifiés VDE selon la norme DIN EN 60598 (VDE 0711), ainsi qu'avec repère F ou MM, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, sans halogène

Hauteur de montage maximale pour voyants, haut-parleurs, systèmes de signalisation et d'appel : 100 mm, puissance de lampe halogène max. 75 W, puissance de lampe LED max. 35W, entrées supplémentaires 4 x jusqu’à M40, ouverture de sortie : Plaque Fermacell®, variable jusqu’à max. 200 x 300 mm, 16 entrées de tube combinées 8 x M20, M25, 8 x M25, arrêt de tube intégré et décharge de traction pour tubes M20, M25, Fxation par collage ou cloutage, Introduction combinée, Plage d'étanchéité M16 - M40

Propriétés électriques

Tension nominale d'isolement CA 400 V
Type de protection IP30
Adapté à Constructions en coffrages béton
Puissance maximale des DEL 35 Watt

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure vert

Dimensions

Largeur 277 mm
Longueur 400 mm
Hauteur 135 mm
Longueur intérieure 300 mm
Largeur intérieure 200 mm
Hauteur intérieure 125 mm
Découpe de montage maximale 200.300 mm
Poids 2.06 kg

Propriétés du matériel

sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Fxation par collage ou cloutage
Capacité de charge de la plaque Fermacell 5 kg
Type de fixation Constructions en coffrages béton

Conditions ambiantes

Humidité relative de l'air max. 25 °C - %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 60 °C
Température ambiante 24h 35 °C

Sales Information

EAN 4013902642632
Packing Unit Code C62
ETIM Class EC000414
Numéro de tarif des douanes 39269097

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène
