Universelles Einbaugehäuse K4-H-P EK (98000601) Béton coulé sur place: Spelsberg

Boîtier de montage universel

K4-H-P EK

Référence produit: 98000601 | Dimensions: 311 x 202 x 158 mm

Boîtier de montage universel, servant au montage de luminaires NV/HV/LED et de haut-parleurs, préparé pour la prise en charge de bornes WK 2,5 - 25 mm², convient au raccordement d’un bornier de téléphone 40 pôles, en tant que boîtier de transfert de téléphone selon DIN 47614-615, ou en tant que distribution secondaire en combinaison avec UP 015 (1 rangée, 15 Modules), avec indice de protection IP30, Tension nominale d'isolement: 400V AC, sans halogène

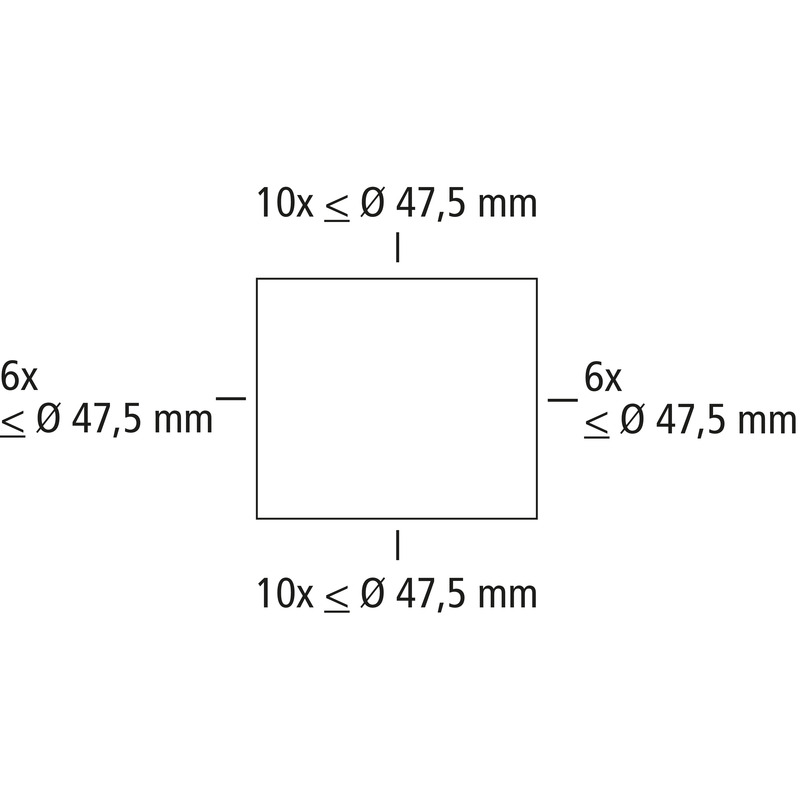

Ouverture de sortie plaque Fermacell® (capacité de charge max. 10 kg), variable jusqu’à max. 220 x 150 mm, hauteur de montage maximale des luminaires NV : 130 mm, luminaires HV : 135 mm, transformateurs électroniques jusqu'à max. 150 VA, capacité de lampe max. 50 W/DEL 40W, Fiwation magnétique ou par cloutage, Membrane pour le perçage, Plage d'étanchéité M16 - M50, compatible avec une barre de support

Propriétés électriques

Tension nominale d'isolement CA 400 V
Type de protection IP30
Adapté à Constructions en coffrages béton
UL Type Rating n.i.

Couleurs

Couleur de la partie supérieure autres

Dimensions

Largeur 311 mm
Longueur 202 mm
Hauteur 158 mm
Poids 1.4 kg

Propriétés du matériel

sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Fiwation magnétique ou par cloutage

Conditions ambiantes

Humidité relative de l'air max. 25 °C - %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C

Sales Information

EAN 4013902933716
Packing Unit Code C62
ETIM Class EC002601
Numéro de tarif des douanes 39269097

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel dxf (478 Ko)
Plan dimensionnel dwg (108 Ko)
Plan dimensionnel jpg (1 Mo)
Plan dimensionnel pdf (314 Ko)
Plan dimensionnel jpg (2 Mo)
Plan dimensionnel dwg (841 Ko)
Plan dimensionnel pdf (73 Ko)

Certificat

UKCA Explication EN pdf (49 Ko)
CE Explication DE/EN/FR pdf (219 Ko)

Accessoires

Couvercle K4 VD

  • Dimensions : 202 x 307 x 16,3 mm
  • Référence produit: 98010401



Couvercle, blanc, matériau retardateur de combustion, pour boîtiers de montage



Foret étagé LFR

  • Référence produit: 19599501

Ouverture de passage : M16-32, perçage : 16,5-32,5 mm



Foret étagé



Cet article est archivé!

Raccord de tube RVB 20

  • Référence produit: 97022001

pour tubes lisses et annelés M20



Raccord de tube (sans tube), avec serre-câble, gris, pour tubes d'installation électrique métriques,...



Raccord de tube RVB 25

  • Référence produit: 97022501

pour tubes annelés M25



Raccord de tube (sans tube), avec serre-câble, gris, pour tubes d'installation électrique métriques,...



Cet article est archivé!

Raccord de tube RVB 32

  • Référence produit: 97023201

pour tubes annelés M32



Raccord de tube (sans tube), avec serre-câble, gris, pour tubes d'installation électrique métriques,...



Cet article est archivé!

Raccord de tube RVB 40

  • Référence produit: 97024001

pour tubes annelés M40



Raccord de tube (sans tube), avec serre-câble, gris, pour tubes d'installation électrique métriques,...



Cet article est archivé!

Pince à perforer IBT LZA-OE

  • Dimensions : 235 x 35 x 63 mm
  • Référence produit: 97810001

sans poinçon



Pince à perforer, outil de perçage pour réalisation d'entrées précises dans les boîtes béton,...



Cet article est archivé!

Pince à perforer IBT LZA-18

  • Référence produit: 97811801

avec poinçon 18 mm pour tube M20



Pince à perforer, outil de perçage pour réalisation d'entrées précises dans les boîtes béton,...



Cet article est archivé!

Pince à perforer IBT LZA-23

  • Référence produit: 97812301

avec poinçon 23 mm pour tube M25



Pince à perforer, outil de perçage pour réalisation d'entrées précises dans les boîtes béton,...



Cet article est archivé!

Outil de poinçonnage IBT STE-LZA/14

  • Référence produit: 97891401



Poinçons pour remplacement ou pour complément, pour la pince à estamper IBT LZA



Cet article est archivé!

Outil de poinçonnage IBT STE-LZA/18

  • Référence produit: 97891801



Poinçons pour remplacement ou pour complément, pour la pince à estamper IBT LZA



Cet article est archivé!

Outil de poinçonnage IBT STE-LZA/23

  • Référence produit: 97892301



Poinçons pour remplacement ou pour complément, pour la pince à estamper IBT LZA



Cet article est archivé!

Mandrin d'écartement WED

  • Dimensions : 28,5 x 131,15 x 28,5 mm
  • Référence produit: 97915501

Surlargeur 9-25 mm Ø



Mandrin d'écartement, aide au montage pour l'entrée de tube



Accessoires IBT NAS-AL

  • Dimensions : 8,4 x 30 x 8,4 mm
  • Référence produit: 97924001

Clou à expansion, aluminium 40 mm, avec cheville plastique pour...



Clou de fixation pour coffrage en acier



Accessoires IBT NA-AL

  • Dimensions : 3,5 x 40 x 3,5 mm
  • Référence produit: 97924201

Clou en aluminium, longue de 40 mm, torsadé



Clou de fixation pour coffrage en bois /plastique, pour type de construction en béton coulé sur...



Accessoires IBT NA-AL/gl

  • Dimensions : 3,1 x 45 x 3,1 mm
  • Référence produit: 97924301

Clou en aluminium, longue de 40 mm, lisse



Clou de fixation pour coffrage en bois /plastique, pour type de construction en béton coulé sur...



Cet article est archivé!

Accessoires IBT ANSW

  • Référence produit: 97926001

Vis à souder M6 x 10 mm, fixation économique et sûre de la boîte, sur...



Clou de fixation pour coffrage en acier



Cet article est archivé!

Cartouche à insérer STH-ELP

  • Référence produit: 97953601



Cartouche à insérer, 6 mm Ø, si une compensation de la tolérance de support est nécessaire, (en...



Barre support STH 70

  • Dimensions : 6 x 70 x 6 mm
  • Référence produit: 97957001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 90

  • Dimensions : 6 x 90 x 6 mm
  • Référence produit: 97959001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 100

  • Dimensions : 6 x 100 x 6 mm
  • Référence produit: 97960001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 110

  • Dimensions : 6 x 110 x 6 mm
  • Référence produit: 97961001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 130

  • Dimensions : 6 x 130 x 6 mm
  • Référence produit: 97963001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 140

  • Dimensions : 6 x 140 x 6 mm
  • Référence produit: 97964001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 150

  • Dimensions : 6 x 150 x 6 mm
  • Référence produit: 97965001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 170

  • Dimensions : 6 x 170 x 6 mm
  • Référence produit: 97967001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 190

  • Dimensions : 6 x 190 x 6 mm
  • Référence produit: 97969001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 230

  • Dimensions : 6 x 230 x 6 mm
  • Référence produit: 97973001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 240

  • Dimensions : 6 x 240 x 6 mm
  • Référence produit: 97974001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 290

  • Dimensions : 6 x 290 x 6 mm
  • Référence produit: 97979001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...
