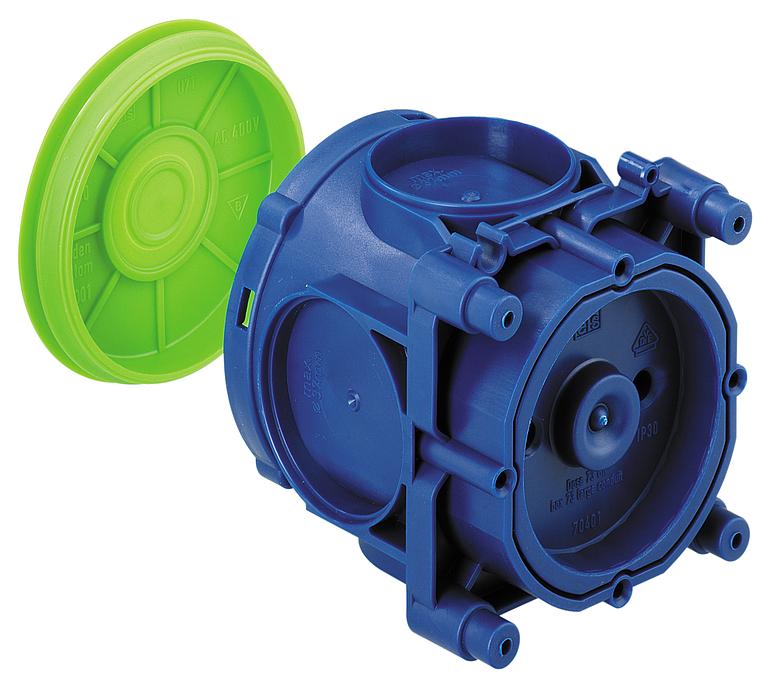

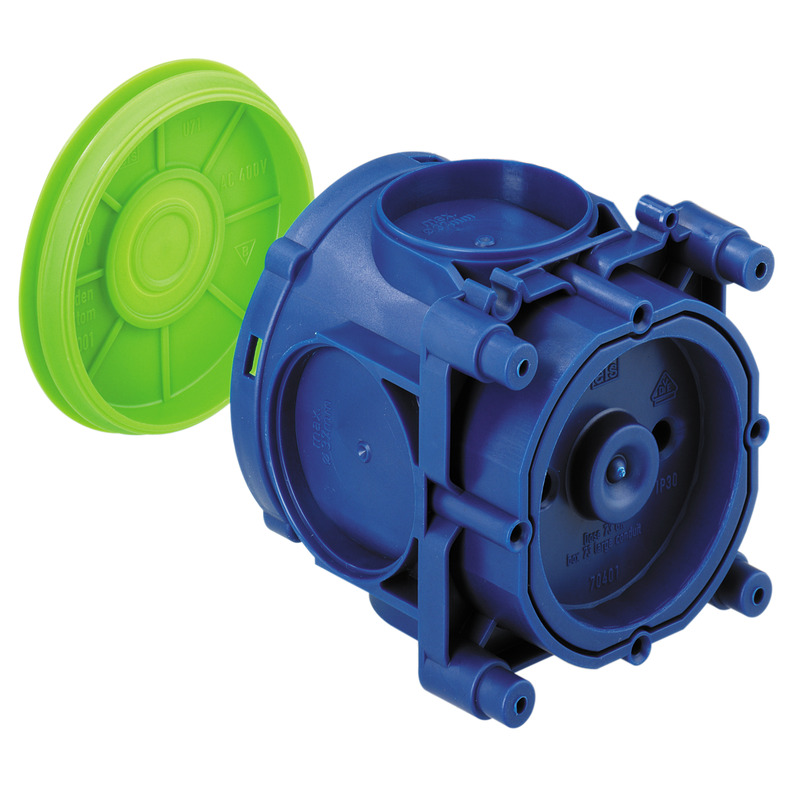

Boîte pour grand tube

U 71 GRO

Référence produit: 97296001 | Dimensions: 71 x 71 x 76 mm

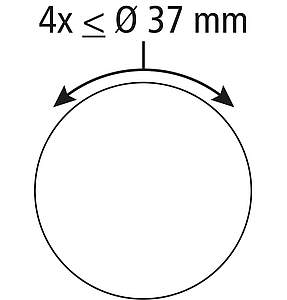

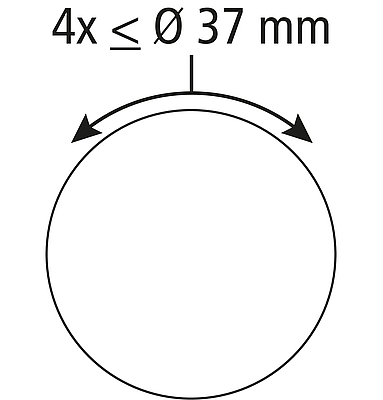

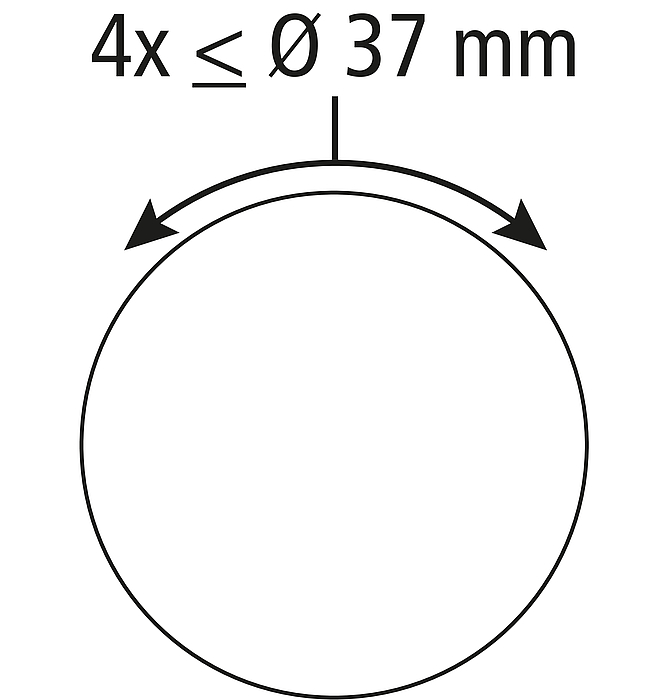

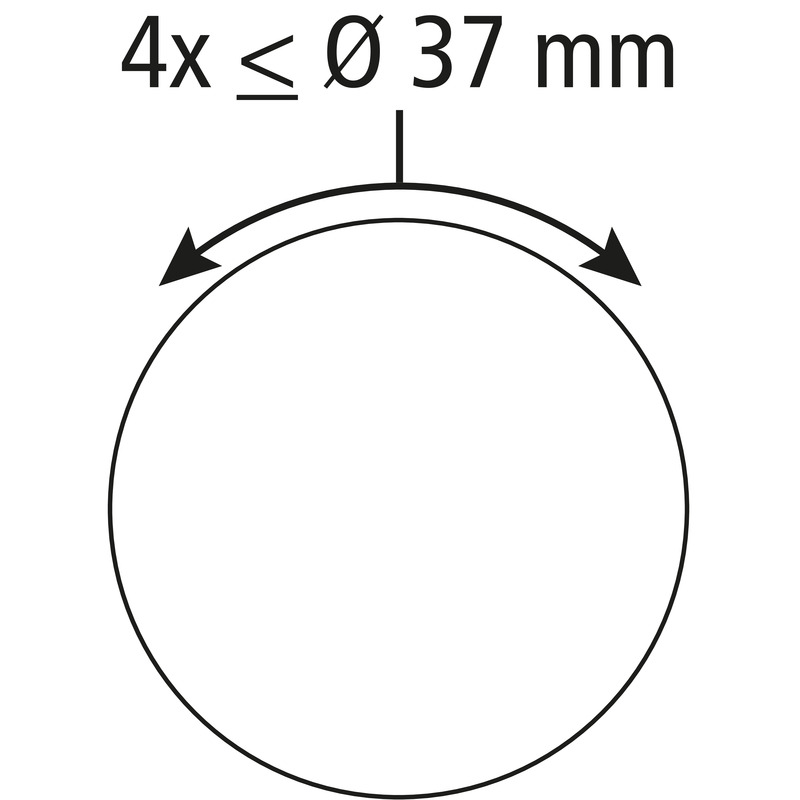

Boîte pour grand tube, 4 dômes à visser, distance entre vis 60 mm, combinable avec distance standard 71 mm, jonctions de lignes entièrement isolée, convient pour tous les types de coffrage et pour le double coffrage, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), sans halogène

2 parties, Fiwation magnétique ou par cloutage, Membrane pour le perçage, Plage d'étanchéité M16 - M40, compatible avec une barre de support

Propriétés électriques

Tension nominale d'isolement CA	400 V
Type de protection	IP30
Adapté à	Constructions en coffrages béton
UL Type Rating	n.i.

Couleurs

Couleur de la partie supérieure	autres

Dimensions

Largeur	71 mm
Longueur	71 mm
Hauteur	76 mm
Poids	0.053 kg

Propriétés du matériel

sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Propriétés mécaniques

Type de fixation	Fiwation magnétique ou par cloutage

Conditions ambiantes

Humidité relative de l'air max. 25 °C	- %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C

Sales Information

EAN	4013902190072
Packing Unit Code	C62
ETIM Class	EC002601
Numéro de tarif des douanes	39269097

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (155 Ko)
Plan dimensionnel	dwg (319 Ko)
Plan dimensionnel	dxf (2 Mo)
Plan dimensionnel	jpg (1 Mo)

Certificat

UKCA Explication EN	pdf (50 Ko)
CE Explication DE/EN/PL	pdf (75 Ko)
CE Explication DE/EN/FR	pdf (63 Ko)

Accessoires

Accessoires IBT HFL

Dimensions : 50 x 50 x 9,5 mm
Référence produit: 97925001

Elément de maintien 50 mm Ø, matière plastique

produit pour la fixation de pièces en matière plastique sur des banches métalliques

Liste de surveillance

U 71 GRO

Propriétés électriques

Couleurs

Dimensions

Propriétés du matériel

Propriétés mécaniques

Conditions ambiantes

Sales Information

Matériau

Certificats

Télécharger la fiche de données

Fiche cotée

Certificat

Accessoires

Elément de maintien 50 mm Ø, matière plastique

Aimant de fixation, 50 mm Ø, extra puissant, Force de traction 300 +/-...

avec vis de fixation

pour types HW 035 / HW 050 / HW 065, Distance de vissage 60 mm

(convient uniquement à la gamme U 71)

avec vis de fixation

3,1 x 10 mm

3,1 x 18 mm

3,1 x 25 mm

avec manchon fileté M5 pour la réception d'un crochet de plafond,...

( Prise pour appareil U 71 97104502)

pour distance 71 mm

pour distance 80 et 85 mm

pour distance 90 mm

pour distance 105 mm

Clou à expansion, aluminium 40 mm, avec cheville plastique pour...

Clou en aluminium, longue de 40 mm, torsadé

Clou en aluminium, longue de 40 mm, lisse

Vis à souder M6 x 10 mm, fixation économique et sûre de la boîte, sur...

Hauteur 25 mm pour fixation par clou

Hauteur 25 mm pour béton apparent, visibilité mini. des pieds

Hauteur 21 mm pour fixation par collage

Hauteur 21 mm pour fixation magnétique, trou magnétique, à enduire...

Données CAO

Votre requête

Données BIM

Votre requête

Texte du produit

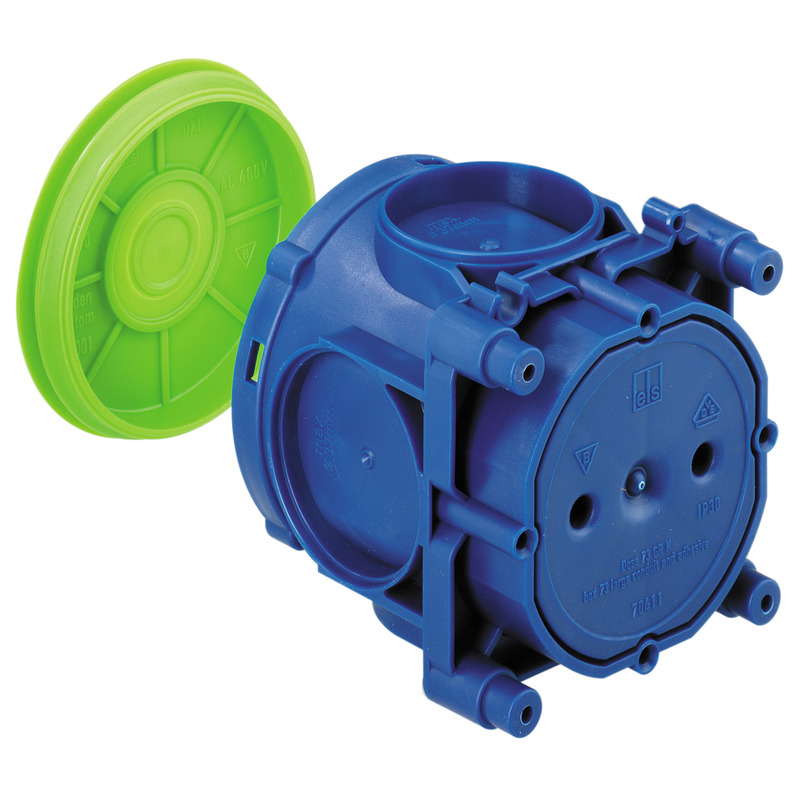

Produits similaires
