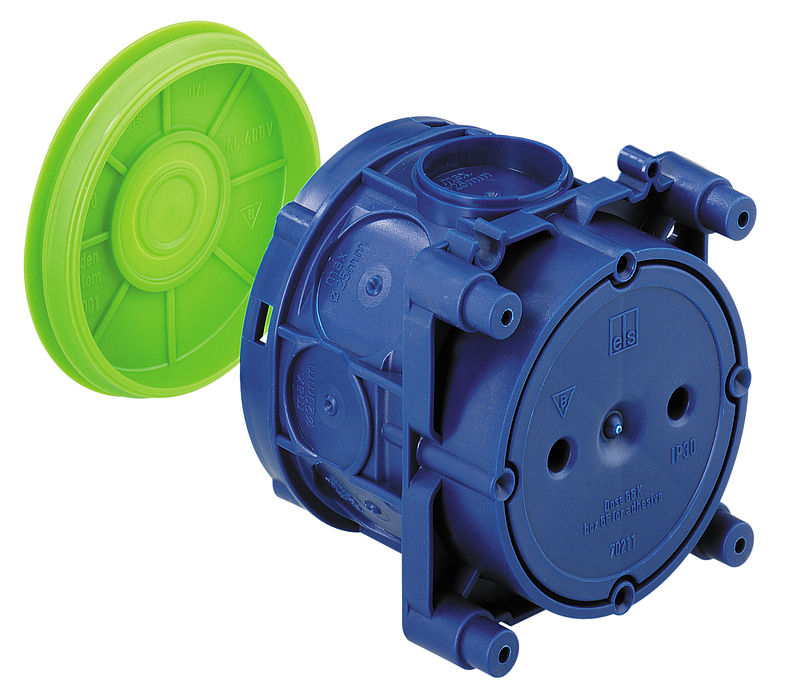

Boîtier de raccordement d'appareil

U 71 K GVD-2

Référence produit: 97176501 | Dimensions: 71 x 71 x 68 mm

Boîtier de raccordement d'appareil, 4 dômes à visser, distance entre vis 60 mm, combinable avec distance standard 71 mm, jonctions de lignes entièrement isolée, convient pour tous les types de coffrage et pour le double coffrage, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), sans halogène

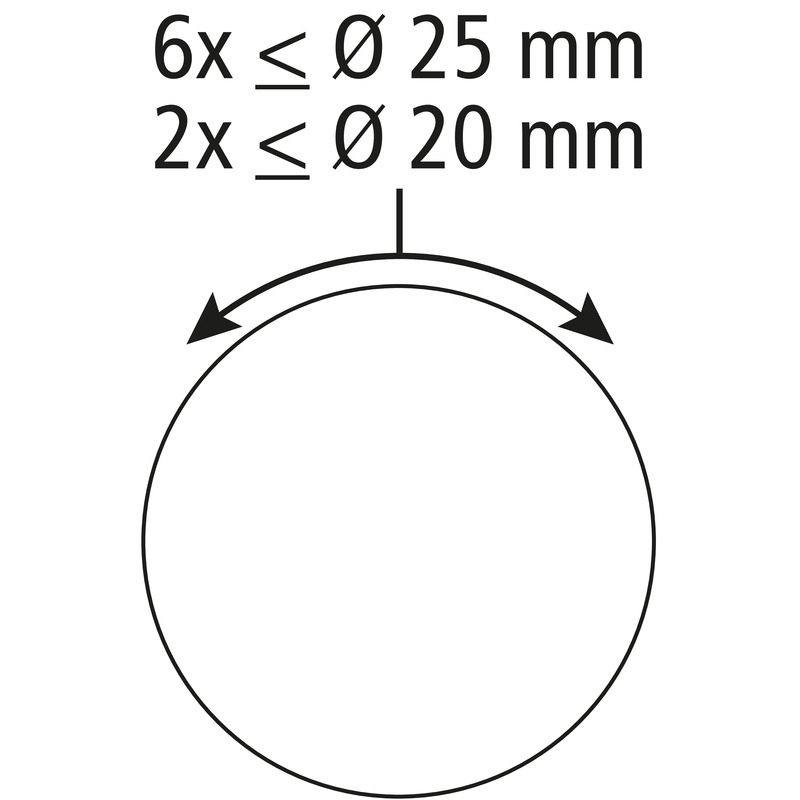

2 parties, avec un plus grand espace de raccordement, , Fxation par collage ou cloutage, Membrane pour le perçage, Plage d'étanchéité M16 - M25, compatible avec une barre de support

Propriétés électriques

Tension nominale d'isolement CA	400 V
Type de protection	IP30
Adapté à	Constructions en coffrages béton
UL Type Rating	n.i.

Couleurs

Couleur de la partie supérieure	autres

Dimensions

Largeur	71 mm
Longueur	71 mm
Hauteur	68 mm
Poids	0.04 kg

Propriétés du matériel

sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Propriétés mécaniques

Type de fixation	Fxation par collage ou cloutage

Conditions ambiantes

Humidité relative de l'air max. 25 °C	- %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C

Sales Information

EAN	4013902190140
Packing Unit Code	C62
ETIM Class	EC002601
Numéro de tarif des douanes	39269097

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (209 Ko)
Plan dimensionnel	dxf (4 Mo)
Plan dimensionnel	dwg (764 Ko)
Plan dimensionnel	jpg (1 Mo)

Certificat

CE Explication DE/EN/FR	pdf (63 Ko)
UKCA Explication EN	pdf (50 Ko)
CE Explication DE/EN/PL	pdf (75 Ko)
VDE Certificat DE/EN	pdf (592 Ko)

Accessoires

Cet article est archivé!

Accessoires IBT KR

Référence produit: 97924801

Flan à coller, fixation sans endommagement, pour utilisation commune...

produit pour la fixation de pièces en matière plastique sur des banches métalliques
