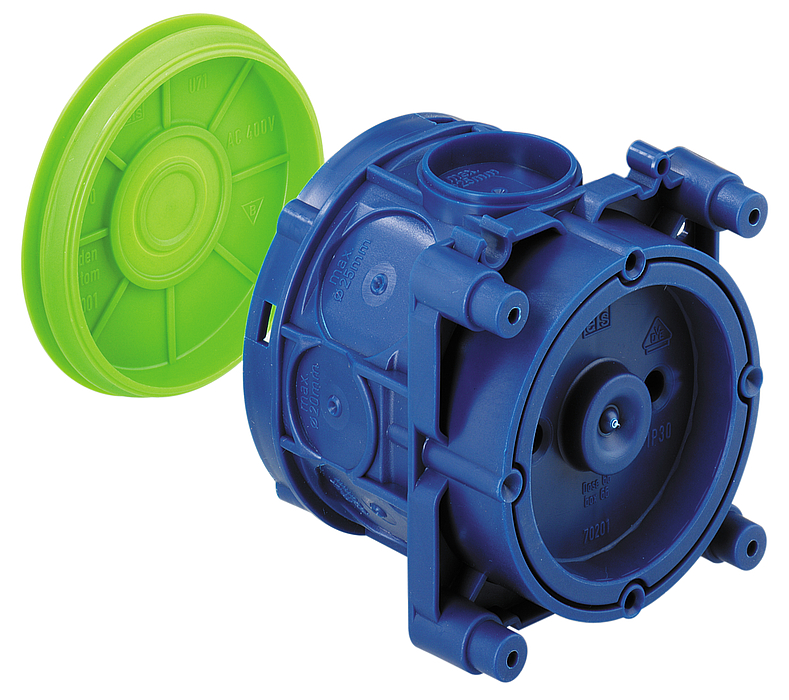

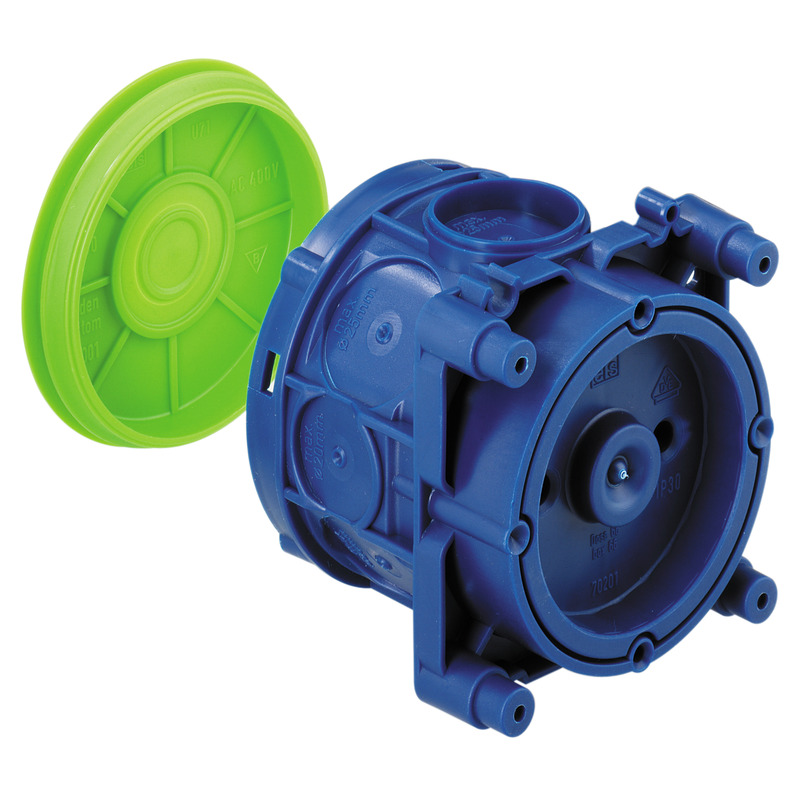

Boîtier de raccordement d'appareil

U 71 GVD-2

Référence produit: 97106501 | Dimensions: 71 x 71 x 68 mm

Boîtier de raccordement d'appareil, 4 dômes à visser, distance entre vis 60 mm, combinable avec distance standard 71 mm, jonctions de lignes entièrement isolée, convient pour tous les types de coffrage et pour le double coffrage, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), sans halogène

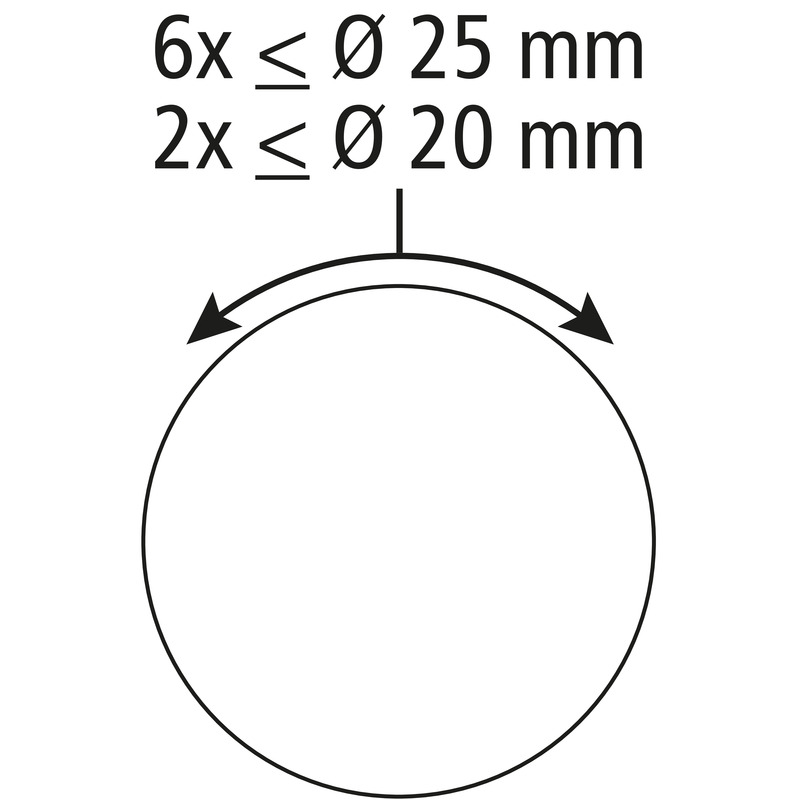

2 parties, avec un plus grand espace de raccordement, , Fiwation magnétique ou par cloutage, Membrane pour le perçage, Plage d'étanchéité M16 - M25, compatible avec une barre de support

Propriétés électriques

Tension nominale d'isolement CA	400 V
Type de protection	IP30
Adapté à	Constructions en coffrages béton
UL Type Rating	n.i.

Couleurs

Couleur de la partie supérieure	autres

Dimensions

Largeur	71 mm
Longueur	71 mm
Hauteur	68 mm
Poids	0.05 kg

Propriétés du matériel

sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Propriétés mécaniques

Type de fixation	Fiwation magnétique ou par cloutage

Conditions ambiantes

Humidité relative de l'air max. 25 °C	- %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C

Sales Information

EAN	4013902190041
Packing Unit Code	C62
ETIM Class	EC002601
Numéro de tarif des douanes	39269097

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	dxf (2 Mo)
Plan dimensionnel	pdf (239 Ko)
Plan dimensionnel	dwg (549 Ko)
Plan dimensionnel	jpg (1 Mo)

Certificat

CE Explication DE/EN/FR	pdf (63 Ko)
VDE Certificat DE/EN	pdf (592 Ko)
UKCA Explication EN	pdf (50 Ko)
CE Explication DE/EN/PL	pdf (75 Ko)

Accessoires

Accessoires IBT HFL

Dimensions : 50 x 50 x 9,5 mm
Référence produit: 97925001

Elément de maintien 50 mm Ø, matière plastique

produit pour la fixation de pièces en matière plastique sur des banches métalliques

Liste de surveillance

U 71 GVD-2

Propriétés électriques

Couleurs

Dimensions

Propriétés du matériel

Propriétés mécaniques

Conditions ambiantes

Sales Information

Matériau

Certificats

Télécharger la fiche de données

Fiche cotée

Certificat

Accessoires

Elément de maintien 50 mm Ø, matière plastique

Aimant de fixation, 50 mm Ø, extra puissant, Force de traction 300 +/-...

avec vis de fixation

Ouverture de passage : M16-32, perçage : 16,5-32,5 mm

pour types HW 035 / HW 050 / HW 065, Distance de vissage 60 mm

pour tubes lisses et annelés M20

pour tubes annelés M25

pour tubes annelés M32

pour tubes annelés M40

(convient uniquement à la gamme U 71)

sans poinçon

avec poinçon 18 mm pour tube M20

avec poinçon 23 mm pour tube M25

avec vis de fixation

3,1 x 10 mm

3,1 x 18 mm

3,1 x 25 mm

avec manchon fileté M5 pour la réception d'un crochet de plafond,...

Surlargeur 9-25 mm Ø

( Prise pour appareil U 71 97104502)

pour distance 71 mm

pour distance 80 et 85 mm

pour distance 90 mm

pour distance 105 mm

Clou à expansion, aluminium 40 mm, avec cheville plastique pour...

Clou en aluminium, longue de 40 mm, torsadé

Clou en aluminium, longue de 40 mm, lisse

Vis à souder M6 x 10 mm, fixation économique et sûre de la boîte, sur...

Hauteur 25 mm pour fixation par clou

Hauteur 25 mm pour béton apparent, visibilité mini. des pieds

Hauteur 21 mm pour fixation par collage

Hauteur 21 mm pour fixation magnétique, trou magnétique, à enduire...
