Charge optimale avec un excédent photovoltaïque et le Sunny Home Manager 2.0
Autosuffisance énergétique avec la Wallbox de Spelsberg et le Sunny Home Manager 2.0
Pourquoi ce thème est-il important ?
L'utilisation d'énergies renouvelables et durables prend de plus en plus d'importance dans notre monde moderne. Les installations photovoltaïques (PV) jouent un rôle central dans la production d'électricité verte à partir de la force du soleil. Mais comment utiliser efficacement cette électricité verte ?
C'est là qu'intervient le concept de suralimentation PV, rendu possible par la combinaison de la Spelsberg Wallbox et du Sunny Home Manager 2.0 de SMA. La combinaison de la Spelsberg Wallbox Smart Pro intelligente et du Sunny Home Manager 2.0 de SMA crée une solution efficace pour utiliser de manière optimale l'électricité PV autoproduite. Le Sunny Home Manager 2.0 surveille les flux d'énergie du foyer en temps réel et gère la charge du véhicule électrique de manière à ce que le surplus de courant PV soit directement acheminé vers la batterie du véhicule.
Cette technologie présente plusieurs avantages. Premièrement, elle maximise le taux d'autoconsommation de l'électricité photovoltaïque produite et réduit ainsi la dépendance vis-à-vis du réseau électrique. Deuxièmement, elle contribue à soulager le réseau électrique, car l'énergie excédentaire qui serait normalement injectée dans le réseau est désormais utilisée pour charger le véhicule électrique. Troisièmement, la recharge PV excédentaire permet aux propriétaires de maisons de bénéficier d'une mobilité respectueuse de l'environnement, puisqu'ils peuvent recharger leur véhicule électrique avec de l'électricité verte sans dépendre de sources d'électricité externes.
Comment le système est-il constitué ?
L'installation de la Wallbox de Spelsberg est nettement facilitée grâce au gabarit de perçage et au rail de montage fournis. La Wallbox est ensuite accrochée solidement au rail et fixée au mur par deux vis. Cela permet de gagner du temps, de minimiser les erreurs et de garantir une installation professionnelle.
Remarque : l'installation et la protection d'une Wallbox, notamment selon les normes DIN 18015-1:2020 et DIN VDE 0100-722, sont d'une importance essentielle pour la sécurité de l'installation électrique. Tenir compte notamment de la capacité de courant admissible du câble d'alimentation en fonction des puissances disponibles des Wallbox, ainsi que des exigences selon lesquelles chaque Wallbox doit être protégée au sein d’un circuit électrique distinct par un disjoncteur différentiel et un disjoncteur de protection. Une détection de courant de défaut CC (>6 mA) est intégrée en standard à la Wallbox de Spelsberg. Ainsi, un convertisseur de fréquence de type A au niveau de la distribution secondaire est suffisant niveau norme. Si nécessaire, respectez les prescriptions d'installation des dispositifs de protection contre les surtensions selon la norme DIN VDE 0100-534 pour protéger l'installation et le véhicule électrique.

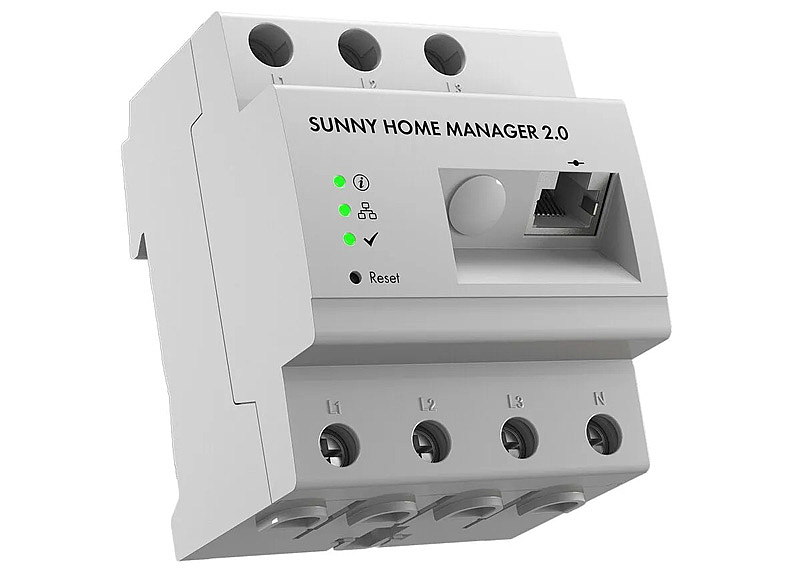

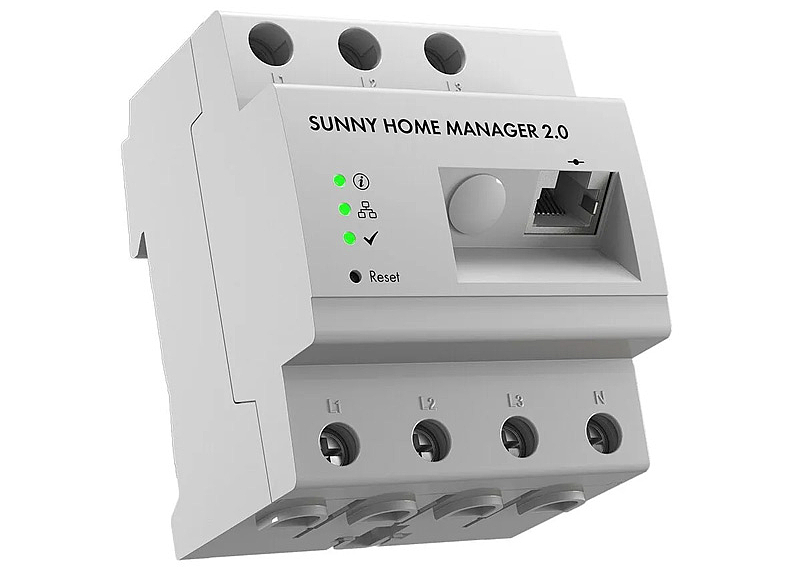

Le Sunny Home Manager 2.0 est un compteur d'alimentation secteur qui doit être alimenté en tension 230 V pour pouvoir fonctionner. Remarque : si la mesure au niveau du point d'alimentation du bâtiment dépasse 63 A, des transformateurs de courant doivent être utilisés. Le Sunny Home Manager 2.0 communique de manière durable avec un onduleur SMA à propos de l'énergie photovoltaïque produite. Parallèlement, il mesure la quantité d'énergie prélevée sur le réseau au niveau du point d'alimentation et calcule ainsi l'énergie disponible pour divers modes de charge. Vous trouverez d’autres informations concernant le montage dans les instructions du Sunny Home Managers 2.0.
La Wallbox Smart Pro de Spelsberg est intégrée en tant que consommateur intelligent au Sunny Home Manager 2.0 et permet ainsi le bénéficier de fonctionnalités étendues.
Comment configurer ma Wallbox de Spelsberg ?
Pour que la Wallbox de Spelsberg puisse communiquer avec le Sunny Home Manager 2.0, tous deux doivent être intégrés au réseau domestique. La Wallbox de Spelsberg peut être intégrée au réseau domestique de manière filaire par LAN ou sans fil par WLAN. Pour ce faire, plusieurs méthodes sont disponibles. Pour obtenir des informations complètes, consultez la page de notre service technique.
La connexion réseau du Sunny Home Manager 2.0 s’effectue au moyen d’un câble LAN. Vous pouvez ensuite accéder à l'interface utilisateur Web par le biais de l'adresse IP de Sunny Home Manager 2.0 au moyen de n'importe quel navigateur et vous connecter avec les données d'accès disponibles.

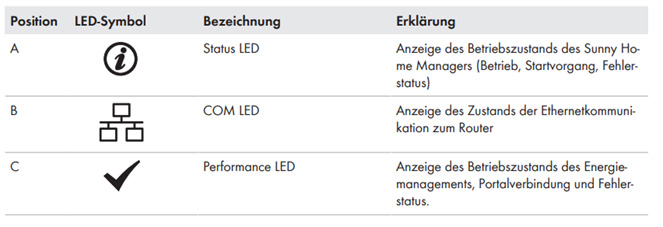

La DEL du Sunny Home Manager 2.0 indique l’état de la connexion.
Pour relier la Wallbox Smart Pro de Spelsberg au Sunny Home Manager 2.0, les interfaces SEMP doivent être activées et la Wallbox doit ensuite être définie sur le Sunny Portal.

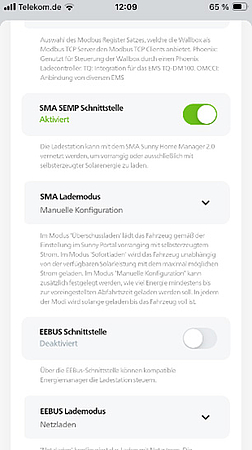

1. Activation de l’interface SMA SEMP au moyen de l’application Spelsberg Wallbox
- Vous pouvez consulter les paramètres avancés pendant le processus d'installation ou par la suite dans la zone Paramètres de l’application.
- Ouvrez la zone Système de gestion de l’énergie.
- Activez le paramètre Interface SMA SEMP. Transmettez les paramètres à la Wallbox en cliquant sur Appliquer.
- La transmission des données a réussi.
2. Ajout de la Wallbox de Spelsberg au Sunny Portal

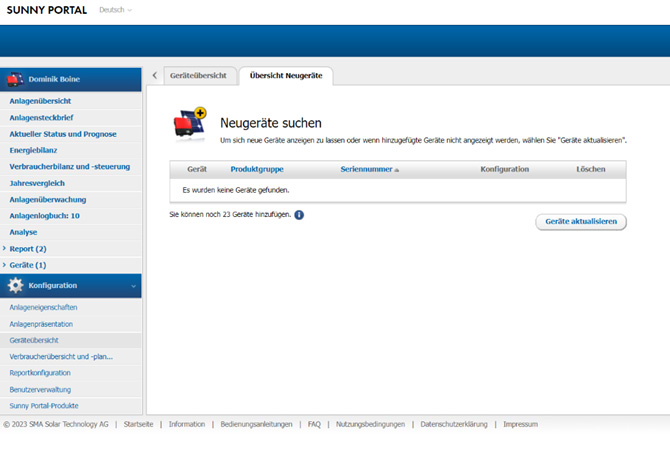

Connectez-vous à l’interface Web du Sunny Home Manager 2.0 et cliquez sur l’option Configuration. Cliquez sur Aperçu des appareils, puis sur Aperçu des nouveaux appareils. Actualisez l'aperçu en cliquant sur Actualiser les appareils.

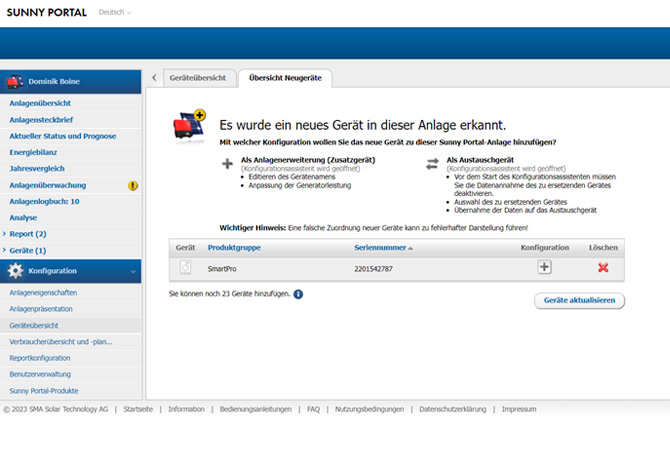

Le Sunny Portal vous indique l’ensemble des consommateurs intelligents du réseau pouvant être connectés avec le Sunny Home Manager 2.0. Cliquez sur le signe « + » pour configurer la Wallbox Smart Pro de Spelsberg avec le Sunny Home Manager 2.0.
Suivez les instructions pas à pas. Vous pouvez notamment définir la priorité du consommateur sur 5 niveaux, de « faible » à « très élevé », et enregistrer un rapport souhaité entre le prélèvement secteur et la production photovoltaïque. Ce paramètre est statique, mais peut être adapté en sélectionnant les différents modes de charge.
Une fois la configuration terminée, la Wallbox apparaît en tant que participant dans le système du Sunny Portal.
Quelles fonctions sont disponibles avec le Sunny Home Manager 2.0 ?
Une fois intégrée au système du Sunny Home Manager 2.0 en tant que consommateur intelligent, la Wallbox Smart Pro de Spelsberg propose divers avantages :
- Réglage des différents modes de charge avec définition du rapport entre les courants photovoltaïque et secteur
- Prise en compte des prévisions météorologiques actuelles : l'aperçu État et prévisions présente les prévisions actuelles.

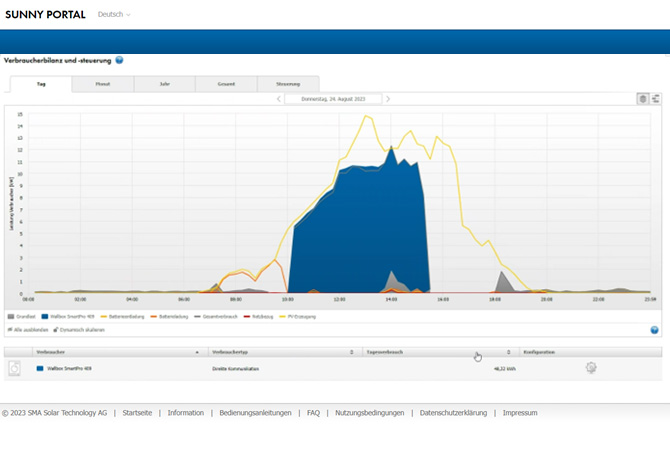

- Bilan de consommation et commande : cet aperçu vous donne un aperçu de la consommation et de la production de l'installation. Vous pouvez connaître la quantité d'énergie produite et les heures auxquelles la Wallbox a reçu telle ou telle quantité d'énergie.
Paramètre | Réglage | Explication |
Interfaces SMA SEMP | Activer | Vers l’activation ou la désactivation de l'interface SEMP et de la connexion au Sunny Home Manager 2.0. |
Mode de charge SMA | Chargement immédiat | Le mode de charge rapide permet d’effectuer un chargement à une puissance maximale de 11 kW, indépendamment de la production photovoltaïque ou des réglages du Sunny Portal. La seule limite est la puissance de charge maximale du véhicule. |
| Charges d’excédent | En cas de charges d’excédent, la charge est réalisée en priorité ou exclusivement avec l’excédent de courant solaire selon les réglages effectués dans le Sunny Portal. Pour ce faire, il est possible de régler dans le Sunny Portal le rapport entre les courants secteur et photovoltaïque par consommateur. | |
| Configuration manuelle | Lors de la configuration manuelle, les valeurs de la Wallbox en matière de besoins en énergie et d'heure de départ sont en outre prises en compte par le Sunny Home Manager 2.0 pour les charges d’excédent. | |
Besoin en énergie minimal SMA | Saisie en kWh | Saisie du besoin en énergie minimal que le Sunny Home Manager 2.0 doit prendre en compte pour le chargement du véhicule électrique. |
Besoin en énergie maximal SMA | Saisie en kWh | Saisie du besoin en énergie maximal que le Sunny Home Manager 2.0 doit prendre en compte pour le chargement du véhicule électrique. En règle générale, cette valeur correspond à la capacité de la batterie du véhicule à charger. |
| Heure de départ prévue SMA | Saisie de l’heure | Saisie de l’heure de départ que le Sunny Home Manager 2.0 doit prendre en compte, associé au besoin en énergie minimal, pour le processus de chargement. |

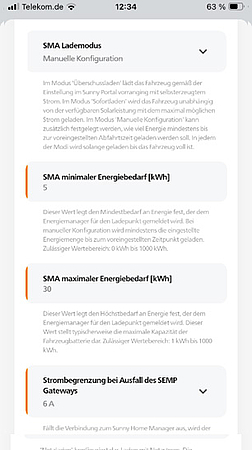

En outre, vous pouvez effectuer les réglages suivants en plus du SMA Sunny Portal par le biais de la Wallbox. Ces réglages se trouvent dans les paramètres avancés, dans la zone Système de gestion de l'énergie. Pour ce faire, naviguez depuis l'écran d'état jusqu'à la zone Système.
- Cliquez sur Paramètres, faites défiler l'affichage vers le bas et ouvrez Paramètres avancés.
- Les paramètres expert s'affichent.
- Ouvrez la zone Système de gestion de l’énergie.
- Aperçu des réglages de paramètres SMA
