Abzweigkasten WKE Rapid-Box HT 1x3 50² 1F (30232150) Utilisations en tunnel: Spelsberg

Boîte de raccordement

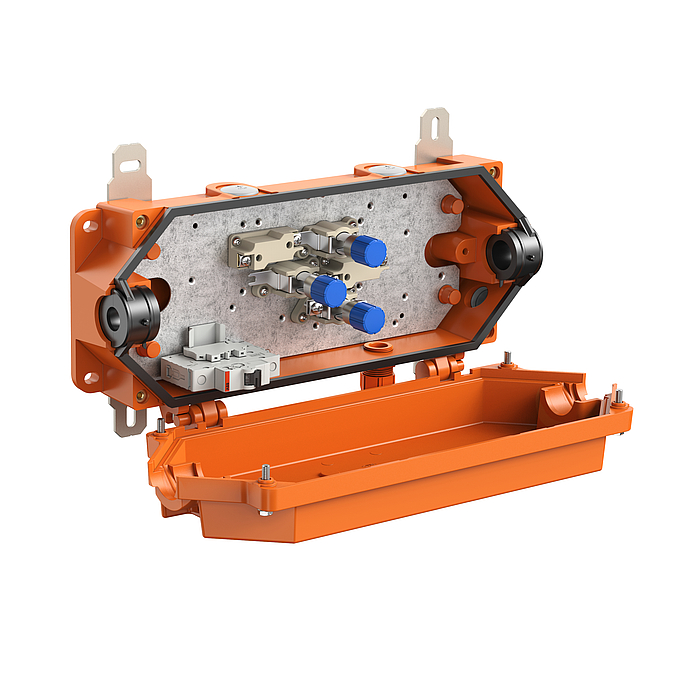

WKE Rapid-Box HT 1x3 50² 1F

Référence produit: 30232150 | Dimensions: 190 x 447 x 105 mm

Boîte de raccordement, avec indice de protection IP66/IP67, Ui=400 V AC, M25, (5 latéral), points de fixation externes, avec maintien de la fonction électrique E30 - E90 selon DIN 4102 Partie 12. Pour des installations en environnement industriel et domaine des tunnels, pression-aspiration-étanchéité selon la directive Gotthard. Boitier sans halogène en plastique thermodurcissable spécial, bornes en céramique spéciale résistant aux hautes températures. Languettes de fixation extérieure et vis de couvercle en acier inoxydable 1.4571

orangé, Passage : borne à 3 pôles pour conducteur non coupé, plage de serrage pour conducteur non coupé de 16 mm² à 50 mm², plage de serrage pour conducteur coupé de 16 mm² à 35 mm², courant nominal 100 A. Dérivation à 3 pôles protégée et sans effet de dérivation jusqu’à 2,5 mm², protection par 1 x disjoncteur à un pôle B16, précâblé, plage d'étanchéité du câble principal : 21 - 26 mm (autres plages d'étanchéité sur demande)

Accessoires joints:
2 presse-étoupes M25, plage d'étanchéité 9-16 mm
4 vis de fermeture M25

Propriétés électriques

Tension de service nominale AC 400 V
Tension nominale d'isolement CA 400 V
Section max. des fils (branchement de fil) 2,5 mm²
Section de conducteur max. 50 mm²
Classe de protection II
Type de protection IP66/IP67
Classe de maintien du fonctionnement E30/E60/E90

Couleurs

Couleur de la partie inférieure orangé
Couleur de la partie supérieure orangé

Dimensions

Largeur 190 mm
Longueur 447 mm
Hauteur 105 mm
Longueur intérieure 350 mm
Largeur intérieure 145 mm
Hauteur intérieure 95 mm
Poids 4.4 kg

Propriétés du matériel

sans halogène oui
Classe d'inflammabilité selon UL94 V0
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Résistance aux chocs IK09
Couple de la vis du couvercle 6 Nm
Type de fixation Montage mural/au plafond
Fixation points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 100 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902651597
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Plastique thermodurcissable
Matériau de la partie supérieure Plastique thermodurcissable
Matériau d'étanchéité Silicone
Matériau de la vis pour couvercle Acier inoxydable V4A

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage pdf (5 Mo)

Fiche cotée

Schéma de câblage pdf (34 Ko)
Plan dimensionnel pdf (1 Mo)
Plan dimensionnel dwg (3 Mo)
Plan dimensionnel dxf (15 Mo)

Certificat

Déclaration du fabricant DE pdf (725 Ko)
CE Explication DE/EN/FR pdf (32 Ko)
CE Explication DE/EN/PL pdf (61 Ko)
MPA Rapport d’essai DE pdf (2 Mo)
UKCA Explication EN pdf (48 Ko)
