Kit de n-module
Référence produit: 73385201

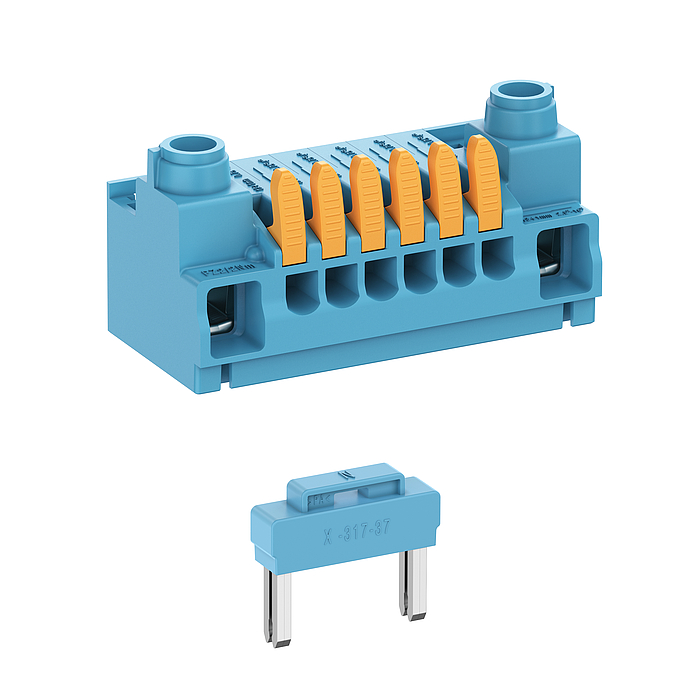

Modules N avec un levier d'actionnement permettant de desserrer des conducteurs sans outil, avec chacun 2 bornes à vis 2,5-16 mm² et 6 bornes Push-in 0,75-4 mm² en vue du montage sur les supports de base AK3 3/14 PE ou AK3 6/21 PE
4 modules N avec chacun 2 bornes à vis 2,5-16 mm² et 6 bornes Push-in 0,75-4 mm² avec levier d'actionnement permettant de desserrer des conducteurs sans outil en vue du montage sur les supports de base AK3 3/14 PE ou AK3 6/21 PE, 3 cavaliers
| Tension de service nominale AC | 690 V |
|---|---|
| Courant assigné | 76 Ampères |
| Nombre de pôles | 1 |
| isolé contre les contacts | oui |
| Raccordement 1: Type de raccordement | Vis |
| Raccordement 1: Longueur de dénudage | 13 mm |
| Raccordement 1: Points de serrage par pôle | 2 |
| Raccordement 1: Convient aux conducteurs CU | 1 |
| Raccordement 1: Convient aux conducteurs AL | 0 |
| Raccordement 1: Section du conducteur à raccorder, fil fin sans embout (min) | 2.5 mm² |
| Raccordement 1: Section du conducteur à raccorder, fil fin sans embout (max) | 16 mm² |
| Raccordement 1: Section du conducteur à raccorder, fil fin avec embout (min) | 2.5 mm² |
| Raccordement 1: Section du conducteur à raccorder, fil fin avec embout (max) | 16 mm² |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (min) | 2.5 mm² |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (max) | 16 mm² |
| Raccordement 1: Section du conducteur à raccorder, multifilaire (min) | 2.5 mm² |
| Raccordement 1:Section du conducteur à raccorder, multifilaire (max) | 16 mm² |
| Raccordement 2 : Type de raccordement | sans vis |
| Raccordement 2 : Longueur de dénudage | 12 mm |
| Raccordement 2 : Connexions rapides sans vis par pôle | 6 |
| Raccordement 2 : Convient aux conducteurs CU | 1 |
| Raccordement 2 : Convient aux conducteurs AL | 0 |
| Raccordement 2 : Section du conducteur à raccorder, fil fin sans embout (min) | 0.75 mm² |
| Raccordement 2 : Section du conducteur à raccorder, fil fin sans embout (max) | 4 mm² |
| Raccordement 2 : Section du conducteur à raccorder, fil fin avec embout (min) | 0.75 mm² |
| Raccordement 2 : Section du conducteur à raccorder, fil fin avec embout (max) | 2.5 mm² |
| Raccordement 2 : Section du conducteur à raccorder, unifilaire (min) | 0.75 mm² |
| Raccordement 2 : Section du conducteur à raccorder, unifilaire (max) | 4 mm² |
| Poids | 0.143 kg |
|---|
| Raccordement 1: Couple de serrage | 2 Nm |
|---|
| EAN | 4013902684472 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC001284 |
| Numéro de tarif des douanes | 85369010 |
| Marque de contrôle | VDE |
|---|
| Données CAO | Télécharger les données CAO 3D |
|---|
