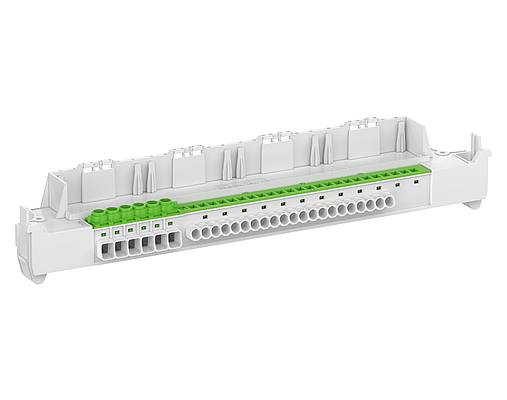

Barrette de bornes
Référence produit: 73385101
Support de base avec rail à bornes PE intégré, pour montage dans des petits coffrets de distribution AK à partir du coffret de distribution AK Air avec de 14 à 70 unités de séparation en tant que bornes supplémentaires ou pour besoin de remplacement
Support de base avec rail à bornes PE avec 6 bornes à vis 2,5-16 mm² et 21 bornes Push-In 0,75-4 mm², capable d'accueillir 4 modules N, pour le montage dans des petits coffrets de distribution AK 14/28/42/56
| Tension de service nominale AC | 690 V |
|---|---|
| Courant assigné | 76 Ampères |
| Nombre de pôles | 1 |
| isolé contre les contacts | oui |
| Raccordement 1: Type de raccordement | Vis |
| Raccordement 1: Longueur de dénudage | 13 mm |
| Raccordement 1: Points de serrage par pôle | 6 |
| Raccordement 1: Convient aux conducteurs CU | 1 |
| Raccordement 1: Convient aux conducteurs AL | 0 |
| Raccordement 1: Section du conducteur à raccorder, fil fin sans embout (min) | 2.5 mm² |
| Raccordement 1: Section du conducteur à raccorder, fil fin sans embout (max) | 16 mm² |
| Raccordement 1: Section du conducteur à raccorder, fil fin avec embout (min) | 2.5 mm² |
| Raccordement 1: Section du conducteur à raccorder, fil fin avec embout (max) | 16 mm² |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (min) | 2.5 mm² |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (max) | 16 mm² |
| Raccordement 1: Section du conducteur à raccorder, multifilaire (min) | 2.5 mm² |
| Raccordement 1:Section du conducteur à raccorder, multifilaire (max) | 16 mm² |
| Raccordement 2 : Type de raccordement | sans vis |
| Raccordement 2 : Longueur de dénudage | 12 mm |
| Raccordement 2 : Connexions rapides sans vis par pôle | 21 |
| Raccordement 2 : Convient aux conducteurs CU | 1 |
| Raccordement 2 : Convient aux conducteurs AL | 0 |
| Raccordement 2 : Section du conducteur à raccorder, fil fin sans embout (min) | 0.75 mm² |
| Raccordement 2 : Section du conducteur à raccorder, fil fin sans embout (max) | 4 mm² |
| Raccordement 2 : Section du conducteur à raccorder, fil fin avec embout (min) | 0.75 mm² |
| Raccordement 2 : Section du conducteur à raccorder, fil fin avec embout (max) | 2.5 mm² |
| Raccordement 2 : Section du conducteur à raccorder, unifilaire (min) | 0.75 mm² |
| Raccordement 2 : Section du conducteur à raccorder, unifilaire (max) | 4 mm² |
| Poids | 0.157 kg |
|---|
| Raccordement 1: Couple de serrage | 2 Nm |
|---|
| EAN | 4013902684441 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC001284 |
| Numéro de tarif des douanes | 39269097 |
| Matériau du corps isolant | Thermoplastique |
|---|
| Marque de contrôle | VDE |
|---|
| Données CAO | Télécharger les données CAO 3D |
|---|
