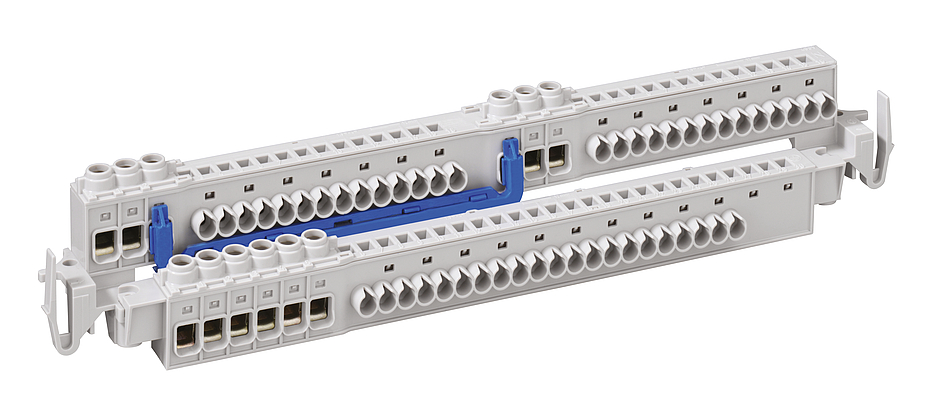

Barrette de bornes

AK 28 PEN-SL

Référence produit: 79032701 | Dimensions: 300 x 50 x 55 mm

Rail de raccordement PE/N sans vis, pour montage dans des petits coffrets de distribution AK à partir de AK 14 et boîtier vide AKL/AKi en tant que bornes supplémentaires ou en cas de besoin de remplacement

barrette de bornes PT/N à deux étages avec resp., 6 bornes à cages 2,5mm² - 16mm² et, 21 / 2 x 14 bornes à connexion rapide, sans vis - départ - pour fils de 1,5 à 4 mm²

Propriétés électriques

Tension de service nominale AC 400 V
Courant assigné 76 Ampères
Nombre de pôles 2
isolé contre les contacts oui
Raccordement 1: Type de raccordement Vis
Raccordement 1: Longueur de dénudage 13 mm
Raccordement 1: Convient aux conducteurs CU 1
Raccordement 1: Convient aux conducteurs AL 0
Raccordement 1: Section du conducteur à raccorder, fil fin sans embout (min) 1.5 mm²
Raccordement 1: Section du conducteur à raccorder, fil fin sans embout (max) 16 mm²
Raccordement 1: Section du conducteur à raccorder, fil fin avec embout (min) 2.5 mm²
Raccordement 1: Section du conducteur à raccorder, fil fin avec embout (max) 10 mm²
Raccordement 1: Section du conducteur à raccorder, 1 fil (min) 1.5 mm²
Raccordement 1: Section du conducteur à raccorder, 1 fil (max) 16 mm²
Raccordement 1: Section du conducteur à raccorder, multifilaire (min) 1.5 mm²
Raccordement 1:Section du conducteur à raccorder, multifilaire (max) 16 mm²
Raccordement 2 : Type de raccordement sans vis
Raccordement 2 : Longueur de dénudage 12 mm
Raccordement 2 : Convient aux conducteurs CU 0
Raccordement 2 : Convient aux conducteurs AL 0
Raccordement 2 : Section du conducteur à raccorder, fil fin sans embout (min) 1.5 mm²
Raccordement 2 : Section du conducteur à raccorder, fil fin sans embout (max) 1.5 mm²
Raccordement 2 : Section du conducteur à raccorder, fil fin avec embout (min) 1.5 mm²
Raccordement 2 : Section du conducteur à raccorder, fil fin avec embout (max) 2.5 mm²
Raccordement 2 : Section du conducteur à raccorder, unifilaire (min) 1.5 mm²
Raccordement 2 : Section du conducteur à raccorder, unifilaire (max) 4 mm²
Raccordement 2 : Section du conducteur à raccorder, multifilaire (min) 1.5 mm²
Raccordement 2 : Section du conducteur à raccorder, multifilaire (max) 4 mm²

Dimensions

Largeur 300 mm
Longueur 50 mm
Hauteur 55 mm
Poids 0.261 kg

Propriétés du matériel

Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Raccordement 1: Couple de serrage 1.6 Nm

Sales Information

EAN 4013902912476
Packing Unit Code C62
ETIM Class EC001284
Numéro de tarif des douanes 85369010

Matériau

Matériau du corps isolant Thermoplastique

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel pdf (341 Ko)
Plan dimensionnel jpg (1 Mo)

Certificat

VDE Certificat DE/EN pdf (916 Ko)
CE Explication DE/EN/FR pdf (310 Ko)
UKCA Explication EN pdf (48 Ko)

Texte du produit

Produits similaires

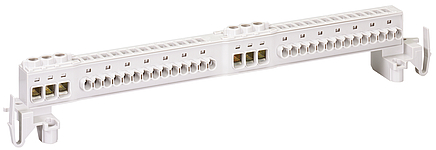

Barrette de bornes AK 14 PEN-SL

  • Dimensions : 286 x 60 x 50 mm
  • Référence produit: 79031701

Barrette de bornes PT/N à un étage avec resp., bornes à vis par...



Rail de raccordement PE/N sans vis, pour montage dans des petits coffrets de distribution AK à...

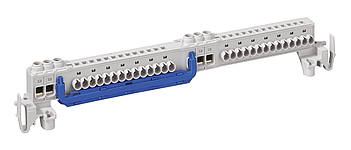

Barrette de bornes AK N-SL
