Kleinverteiler AK 28 Plus NT (73362811) AK Plus - avec espace de raccordement supplémentaire: Spelsberg

Coffrets modulaires

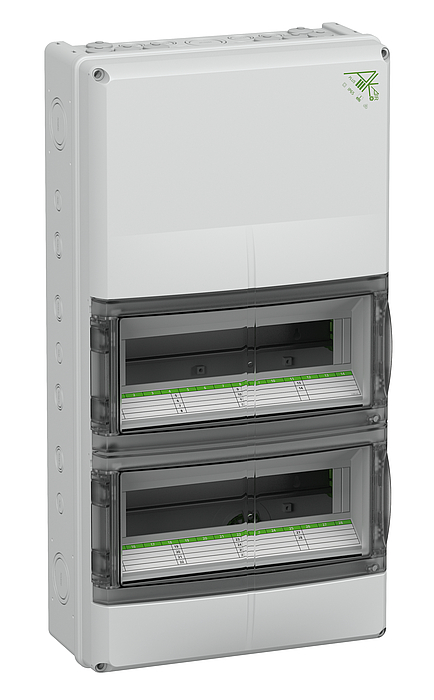

AK 28 Plus NT

Référence produit: 73362811 | Dimensions: 315 x 155 x 600 mm

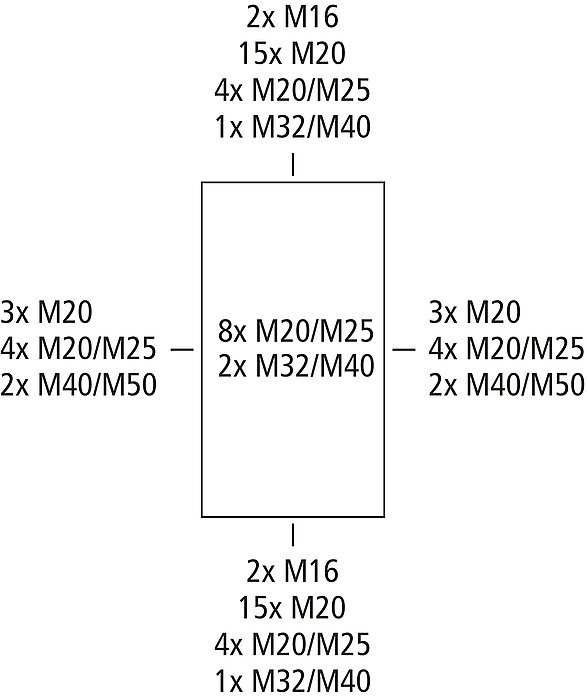

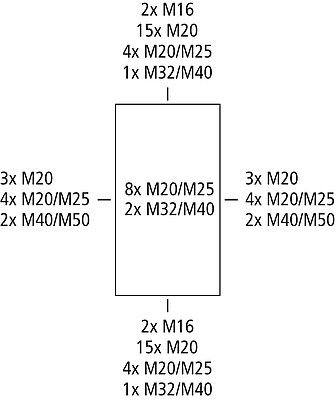

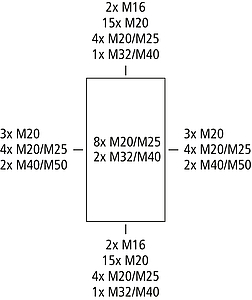

Coffrets modulaires, avec indice de protection IP65, 2 Rangées, 28 Nombre de Modules disponibles, avec éléments d'aération intégrés pour réduire la condensation, Tension de service nominale: 400V AC, Tension nominale d'isolement: 1000V AC, 1500V DC, Certifié selon DLG (résistance à l’ammoniac), au sommet et à la base sans pré-estampage métrique pour passage universel de câbles avec des presse-étoupes et/ou des passe-câbles à double membrane - pré-monté au sommet avec des passe-câbles à double membrane DMS M20, pour des installations en environnement industriel et zone extérieure non protégée

avec espace de raccordement supplémentaire avec rail normalisé 35 mm

Accessoires joints:
Barrettes à bornes WAGO TOPJOB® S avec raccords Push-in permettant un montage en espace de raccordement supplémentaire, 1 alimentation 76A, 5 pôles L1 / L2 / L3 / N / PE, bornes à 3 fils, conducteur connectable 0,5-16 mm², 2 borniers de sortie pré-assemblés avec bornes d’isolement du conducteur neutre pour : 1 sortie à courant triphasé, par bornes à étages d’installation NT / L1 / L2 / L3 / PE, conducteur connectable 0,5-6 mm², 9 sorties à courant alternatif par bornes à étages d’installation NT / L / PE, conducteur 0,5-4 mm², raccord à double membrane : 2 M16, 10 M20, 4 M25, 2 M32, 2 M40, bouchon de fermeture, bandes de recouvrement et de repérage

Highlights

Sûr - Grâce à l'indice de protection élevé IP65 et à la version solide et sans halogène, un fonctionnement sûr est également garanti pour des conditions ambiantes industrielles rudes.



Propriétés électriques

Tension de service nominale AC 400 V
Tension nominale d'isolement CA 1000 V
Tension nominale d'isolement CC 1500 V
Classe de protection II
Type de protection IP65
ventilé oui
Nombre de séries 2
Nombre d’unités de division 28
Nombre d’unités de division par série 14

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 315 mm
Longueur 155 mm
Hauteur 600 mm
Longueur intérieure 580 mm
Largeur intérieure 295 mm
Hauteur intérieure 101 mm
Poids 4.695 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Type de fixation Structure
Résistance aux chocs IK08
Plombable oui
Couple de la vis du couvercle 1.2 Nm
Juxtaposable oui

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902615803
Packing Unit Code CT
ETIM Class EC000214
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre
Matériau de la fenêtre pivotante Polycarbonate

Certificats

Marque de contrôle DLG (résistance à l’ammoniac)

Télécharger la fiche de données

Télécharger la fiche de données

Bandes de repérage

Bandes de repérage pdf (5 Mo)

Certificat

CE Explication DE/EN/FR pdf (218 Ko)
CE Explication DE/EN/PL pdf (220 Ko)
UKCA Explication EN pdf (48 Ko)

Accessoires

Connecteur combiné KST M25-33

  • Dimensions : 29,5 x 29,5 x 33 mm
  • Référence produit: 19302601

Longueur 33 mm, pour le raccordement vertical des petits coffrets de...



Support combiné de raccordement de boîtiers, polyéthylène, gris, pour épaisseur de paroi 1,5 - 4,0...



Serrure AK SGA-1

  • Dimensions : 110 x 75 x 15 mm
  • Référence produit: 70610201

Mêmes fermetures



Serrure, pour montage sur fenêtres rabattables des coffrets de distribution AK, avec 2 clés et...



Serrure AK SGA-2

  • Dimensions : 140 x 80 x 15 mm
  • Référence produit: 70690201

Différentes fermetures, maxi. 10 fermetures différentes possibles



Serrure, pour montage sur fenêtres rabattables des coffrets de distribution AK, avec 2 clés et...



Rail normalisé AK3 NS35-14

  • Dimensions : 275 x 50 x 30 mm
  • Référence produit: 73381201

pour 14 modules, livré avec le support de rail chapeau pour tous les...



Rail normalisé comme rail chapeau 35 x 7,5 mm



Rail normalisé AK3 NS35-275

  • Dimensions : 35 x 275 x 27,5 mm
  • Référence produit: 73381301

longueur 275 mm, livré avec les supports de fixation au sol universels...



Rail normalisé comme rail chapeau 35 x 7,5 mm



Vissage de combinaison AK3 KS M50

  • Dimensions : 130 x 80 x 50 mm
  • Référence produit: 73383001



Vissage de combinaison M50 pour le raccordement latéral des boîtiers AK/AK-F 14/28/42/56/70, y...



Coffret de câble avec compartiment à documents AK3 KBL

  • Dimensions : 113,3 x 315,5 x 126 mm
  • Référence produit: 73383101



Capot de finition avec compartiment à documents pour le montage sur le boîtier AK/AK-F...



Paroi de séparation AK3 TW

  • Dimensions : 300 x 108 x 34 mm
  • Référence produit: 73383201



Paroi de séparation en matière plastique, convient pour division intérieure des boîtiers AK/AK-F...



Kit de pattes de fixation murale AK3 ABL-ES

  • Dimensions : 30 x 85 x 10,3 mm
  • Référence produit: 73383301



Pattes de fixation murale en acier inoxydable, convient pour boîtier AK/AK-F 14/28/42/56/70 et les...



Prise AK3 STD

  • Dimensions : 75 x 75 x 29 mm
  • Référence produit: 73383401

Schuko®, indice de protection IP54



Prise de courant 16A, 230V pour le montage latéral sur les boîtiers AK/AK-F 14/28/42/56/70 et les...



Bande de recouvrement AK AS

  • Dimensions : 108 x 52 x 9 mm
  • Référence produit: 79901201

Longueur 108 mm pour 6 modules



Obturateur, permet de couvrir les emplacements vides non utilisés, séparable individuellement, gris



Bande de recouvrement AK AS-v

  • Dimensions : 225 x 51 x 9 mm
  • Référence produit: 79901301

Longueur 216 mm pour 12 modules, verrouillable



Obturateur, permet de couvrir les emplacements vides non utilisés, séparable individuellement, gris
