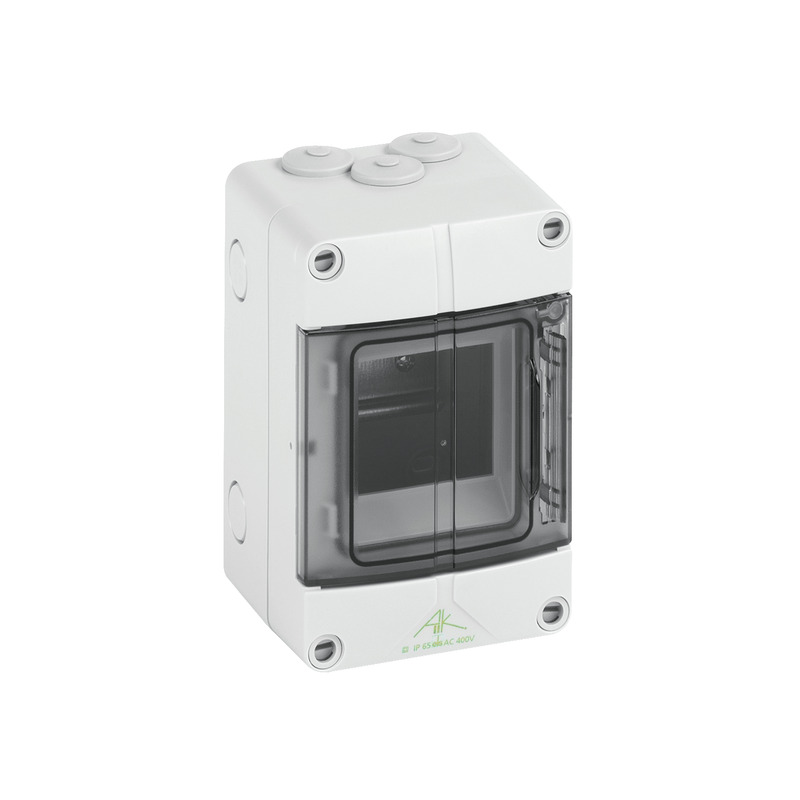

Coffrets modulaires

AK 03

Référence produit: 73540301 | Dimensions: 100 x 150 x 96 mm

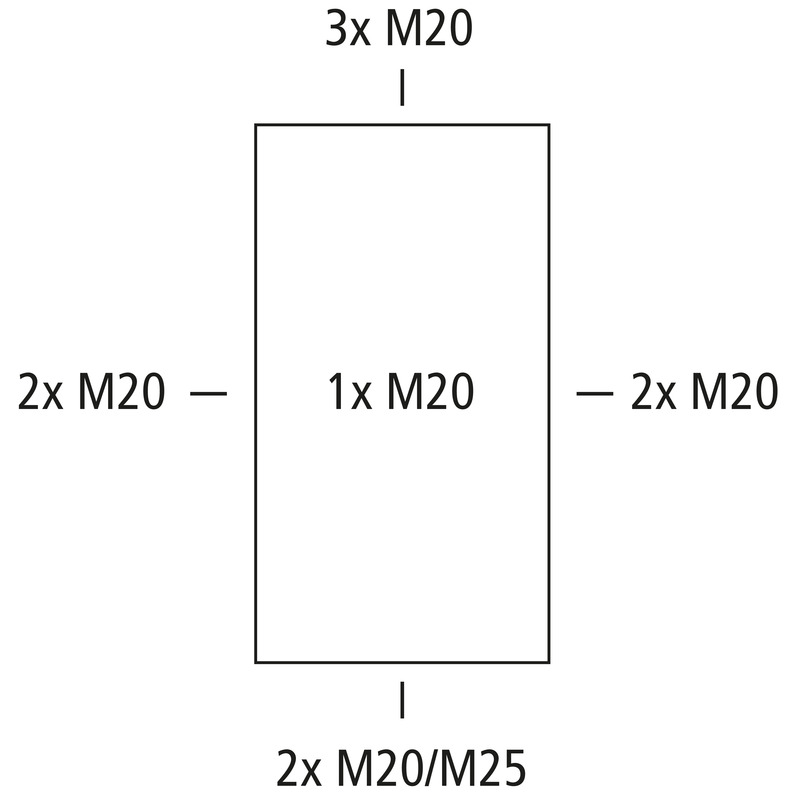

Coffrets modulaires, avec indice de protection IP65, 1 Rangée, 3 Nombre de Modules disponibles, Tension de service nominale: 400V AC, au sommet et à la base sans pré-estampage métrique pour passage universel de câbles avec des presse-étoupes et/ou des passe-câbles à double membrane - pré-monté au sommet avec des passe-câbles à double membrane DMS M20, pour installations standard en intérieur

avec barrette de bornes PE/N avec resp. 1 connexion rapide sans vis 16 mm² et 3 connexions rapides sans vis 6 mm²

Accessoires joints:
Passe-câbles à double membrane: 1x M25, bouchon de fermeture, bandes de recouvrement et d'inscription

Highlights

Sûr - Grâce à l'indice de protection élevé IP65 et à la version solide et sans halogène, un fonctionnement sûr est également garanti pour des conditions ambiantes industrielles rudes.



Propriétés électriques

Tension de service nominale AC 400 V
Classe de protection II
Type de protection IP65
Nombre de séries 1
Nombre d’unités de division 3

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 100 mm
Longueur 150 mm
Hauteur 96 mm
Hauteur intérieure 71 mm
Poids 0.355 kg

Propriétés du matériel

Résistant aux UV non
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Structure
Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1.2 Nm
Juxtaposable non

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation Zone intérieure

Sales Information

EAN 4013902063130
Packing Unit Code C62
ETIM Class EC000214
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polystyrène
Matériau de la partie supérieure Polystyrène
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre
Matériau de la fenêtre pivotante Polycarbonate

Télécharger la fiche de données

Télécharger la fiche de données

Bandes de repérage

Bandes de repérage pdf (43 Ko)

Fiche cotée

Plan dimensionnel dxf (4 Mo)
Plan dimensionnel pdf (392 Ko)
Plan dimensionnel dwg (776 Ko)

Certificat

UKCA Explication EN pdf (48 Ko)
CE Explication DE/EN/PL pdf (87 Ko)
CE Explication DE/EN/FR pdf (81 Ko)

Accessoires

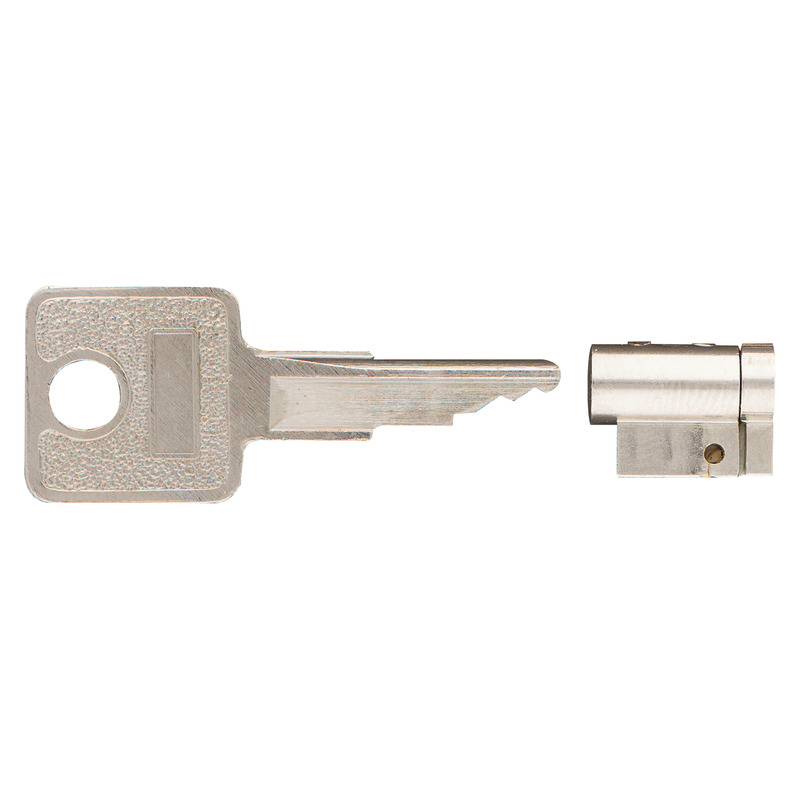

Serrure AK SGA-1

  • Dimensions : 110 x 75 x 15 mm
  • Référence produit: 70610201

Mêmes fermetures



Serrure, pour montage sur fenêtres rabattables des coffrets de distribution AK, avec 2 clés et...



Serrure AK SGA-2

  • Dimensions : 140 x 80 x 15 mm
  • Référence produit: 70690201

Différentes fermetures, maxi. 10 fermetures différentes possibles



Serrure, pour montage sur fenêtres rabattables des coffrets de distribution AK, avec 2 clés et...

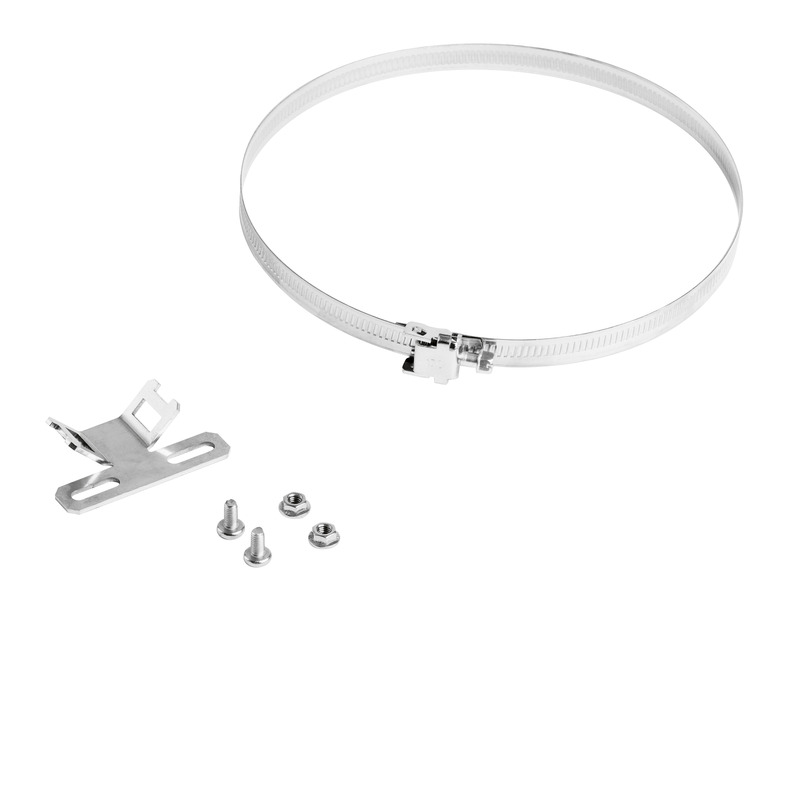

nouveau Kit de fixation sur mât - MABF 65-1

Kit de fixation sur mât MABF 65-1

  • Dimensions : 38 x 65 x 15 mm
  • Référence produit: 89601001

pour boîtes de dérivation Abox/Abox Pro à partir de 2024 des types...



Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...

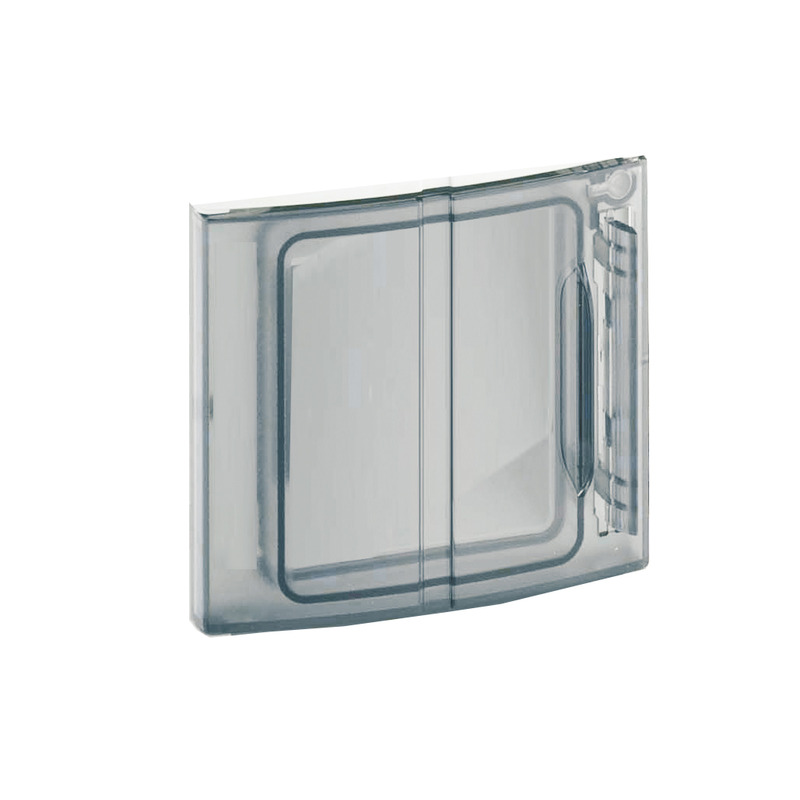

Volet rabattable AK KF 03

  • Dimensions : 90,3 x 98,5 x 20,3 mm
  • Référence produit: 73540003

pour AK 03/AKi 03



Volet rabattable en tant que pièce détachée pour petits coffrets de distribution AK/AKi compacts

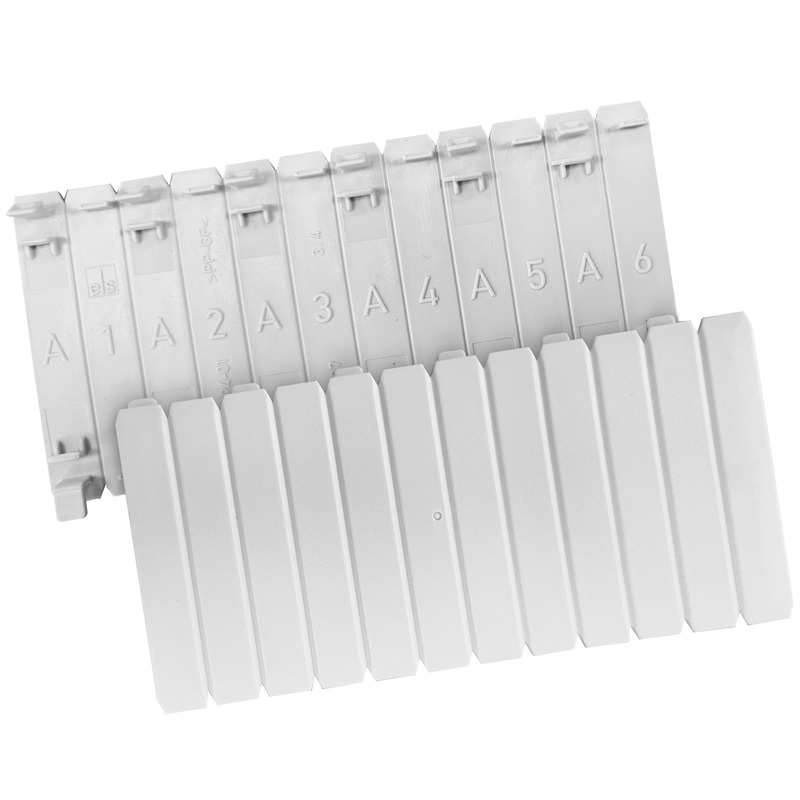

Bande de recouvrement AK AS

  • Dimensions : 108 x 52 x 9 mm
  • Référence produit: 79901201

Longueur 108 mm pour 6 modules



Obturateur, permet de couvrir les emplacements vides non utilisés, séparable individuellement, gris

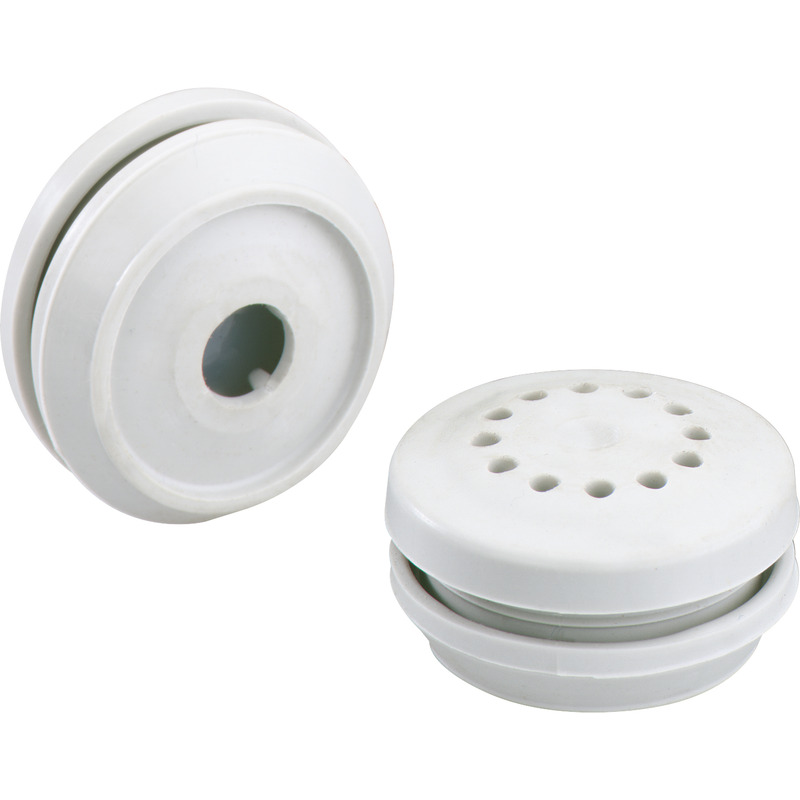

Pastille de ventilation BST M20

  • Dimensions : 25,22 x 11,9 x 25,2 mm
  • Référence produit: 26242001

gris



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...

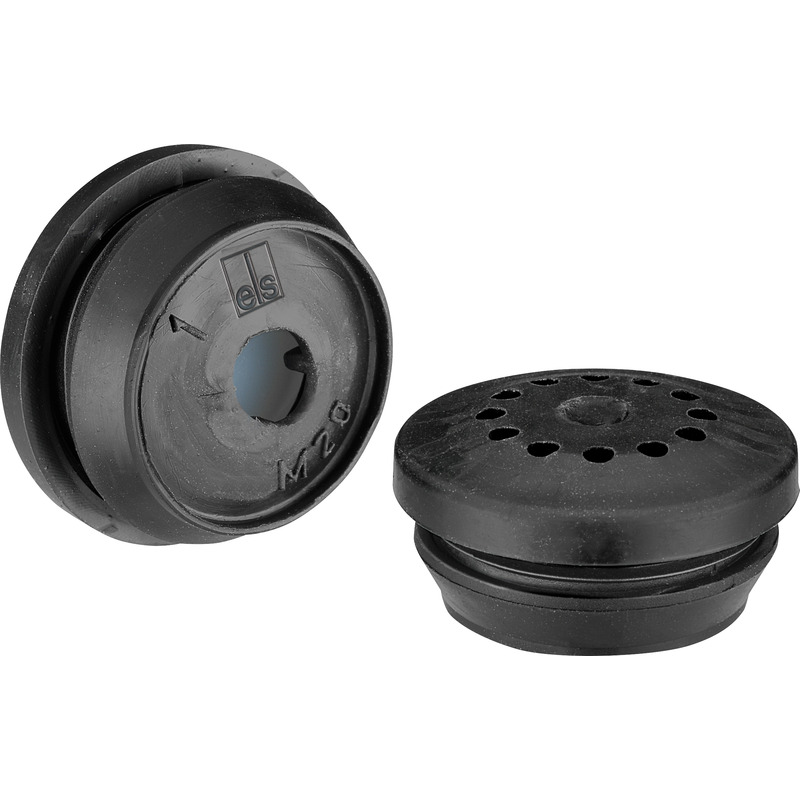

Pastille de ventilation BST M20/sw

  • Dimensions : 25,2 x 11,9 x 25,2 mm
  • Référence produit: 26202001

noir



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...

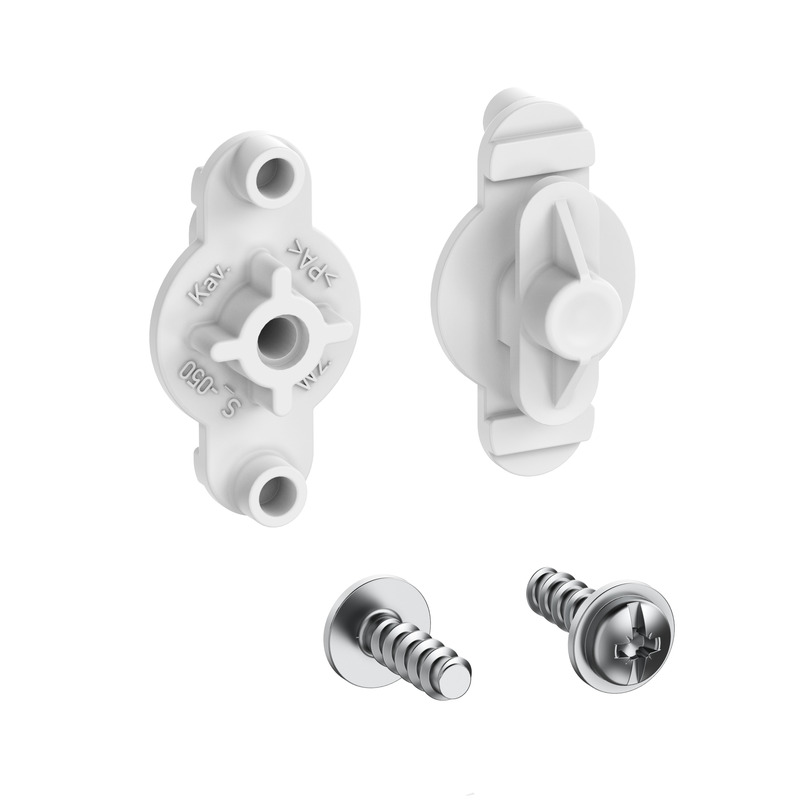

nouveau set de fixation - KTB 1
