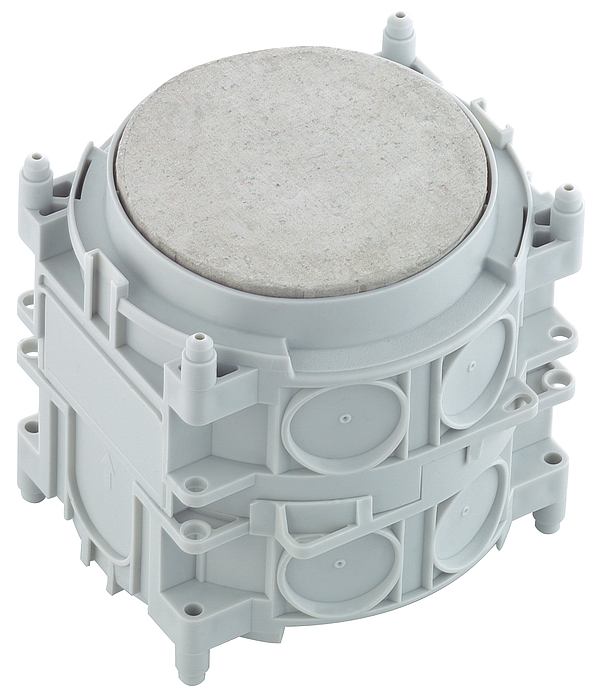

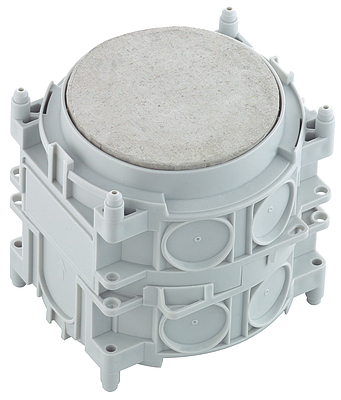

Boîtier d'intégration

IBTronic H120-P-O

Référence produit: 97610401 | Dimensions: 150 x 150 x 151 mm

Boîtier d'intégration, pour béton coulé sur place ou construction en préfabriqué, servant au montage de luminaires NV/HV/LED et de haut-parleurs, convient à la fixation par collage et au double coffrage, pour l'installation aux plafonds à partir de 180 mm, montage mural avec technique de barre support IBT, pour l'installation de luminaires certifiés VDE selon la norme DIN EN 60598 (VDE 0711), ainsi qu'avec repère F ou MM, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, sans halogène

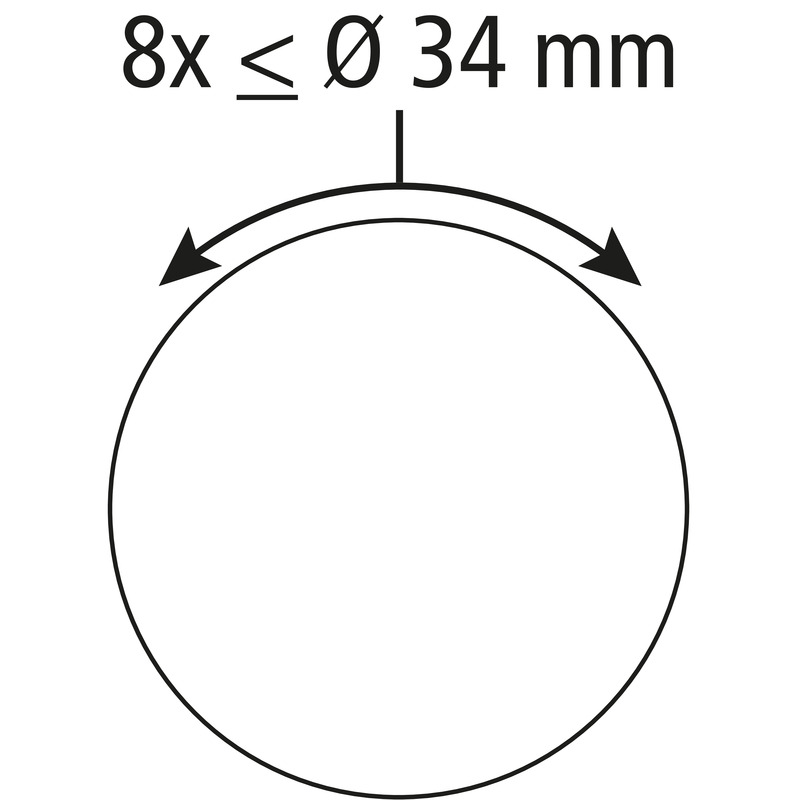

Ouverture de sortie sélectionnable : Plaque Fermacell® variable jusqu’à max. Ø 100 mm ou Ø 108 / 120 mm. Pour l’installation de luminaires certifiés VDE selon la norme DIN EN 60598 (VDE 0711), ainsi qu'avec repère F ou MM, hauteur de montage maximale des luminaires NV : 120 mm, luminaires HV : 125 mm, puissance de lampe halogène max. 50 W, puissance de lampe LED max. 20 W, Fxation par collage ou cloutage, Membrane pour le perçage, Plage d'étanchéité M16 - M32

Propriétés électriques

Tension nominale d'isolement CA 400 V
Type de protection IP30
Adapté à Constructions en coffrages béton

Couleurs

Couleur de la partie supérieure autres

Dimensions

Largeur 150 mm
Longueur 150 mm
Hauteur 151 mm
Hauteur intérieure 125 mm
Poids 0.43 kg

Propriétés du matériel

sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Fxation par collage ou cloutage

Conditions ambiantes

Humidité relative de l'air max. 25 °C - %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C

Sales Information

EAN 4013902926411
Packing Unit Code C62
ETIM Class EC000414
Numéro de tarif des douanes 39269097

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage pdf (592 Ko)

Fiche cotée

Plan dimensionnel pdf (77 Ko)
Plan dimensionnel dxf (1 Mo)
Plan dimensionnel dwg (237 Ko)
Plan dimensionnel jpg (883 Ko)

Certificat

CE Explication DE/EN/FR pdf (222 Ko)
UKCA Explication EN pdf (50 Ko)
CE Explication DE/EN/PL pdf (315 Ko)

Accessoires

Fixation à clouer NAH IBTronic H 120

  • Dimensions : 15 x 36 x 38,5 mm
  • Référence produit: 97921801

1 jeu = 4 pc.



pour fixation par clou du boîtier universel IBTronic-P dans béton. 4 fixations à clouer nécessaires...
