Cet article est archivé!

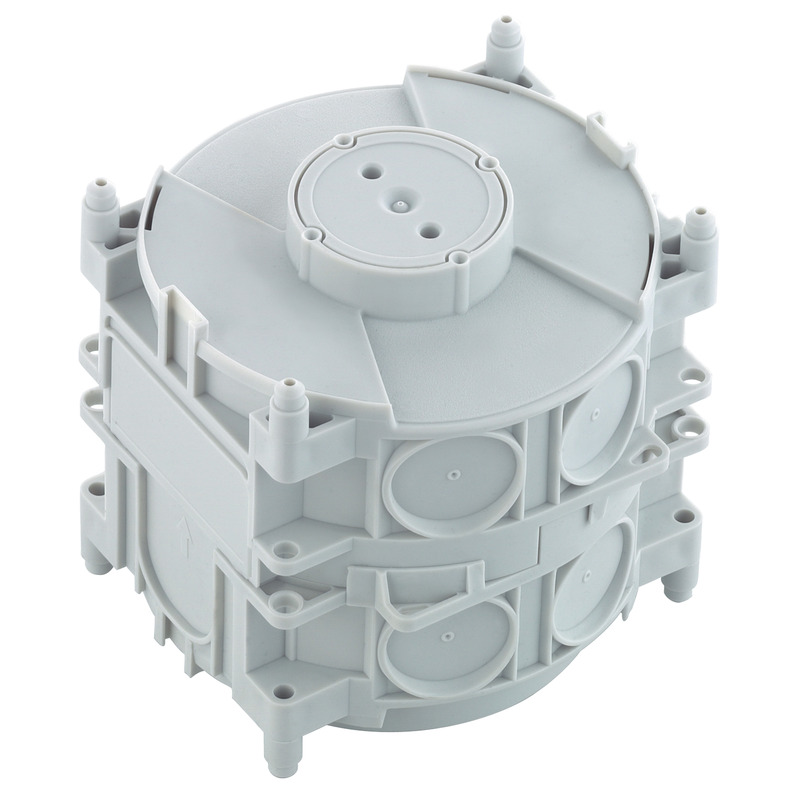

Boîtier d'intégration

IBTronic H120-S1-S2

Référence produit: 97610101 | Dimensions: 150 x 150 x 151 mm

Boîtier d'intégration, pour béton coulé sur place ou construction en préfabriqué, servant au montage de luminaires NV/HV/LED et de haut-parleurs, convient à la fixation par collage et au double coffrage, pour l'installation aux plafonds à partir de 180 mm, montage mural avec technique de barre support IBT, pour l'installation de luminaires certifiés VDE selon la norme DIN EN 60598 (VDE 0711), ainsi qu'avec repère F ou MM, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, sans halogène

Ouverture de sortie sélectionnable : 1 x ou

2 x boîte d'appareil

Propriétés électriques

Tension nominale d'isolement CA	400 V
Type de protection	IP30
Adapté à	Constructions en coffrages béton

Couleurs

Couleur de la partie supérieure	autres

Dimensions

Largeur	150 mm
Longueur	150 mm
Hauteur	151 mm
Hauteur intérieure	125 mm
Poids	0.269 kg

Propriétés du matériel

sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Conditions ambiantes

Humidité relative de l'air max. 25 °C	- %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C

Sales Information

ETIM Class	EC000414
Numéro de tarif des douanes	39269097

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage	pdf (592 Ko)

Fiche cotée

Plan dimensionnel	pdf (167 Ko)
Plan dimensionnel	dxf (3 Mo)
Plan dimensionnel	dwg (593 Ko)
Plan dimensionnel	jpg (913 Ko)

Certificat

CE Explication DE/EN/PL	pdf (315 Ko)
CE Explication DE/EN/FR	pdf (222 Ko)
UKCA Explication EN	pdf (50 Ko)

Accessoires

Fixation à clouer NAH IBTronic H 120

Dimensions : 15 x 36 x 38,5 mm
Référence produit: 97921801

1 jeu = 4 pc.

pour fixation par clou du boîtier universel IBTronic-P dans béton. 4 fixations à clouer nécessaires...
