WKE 403 RK WKE 403 RK

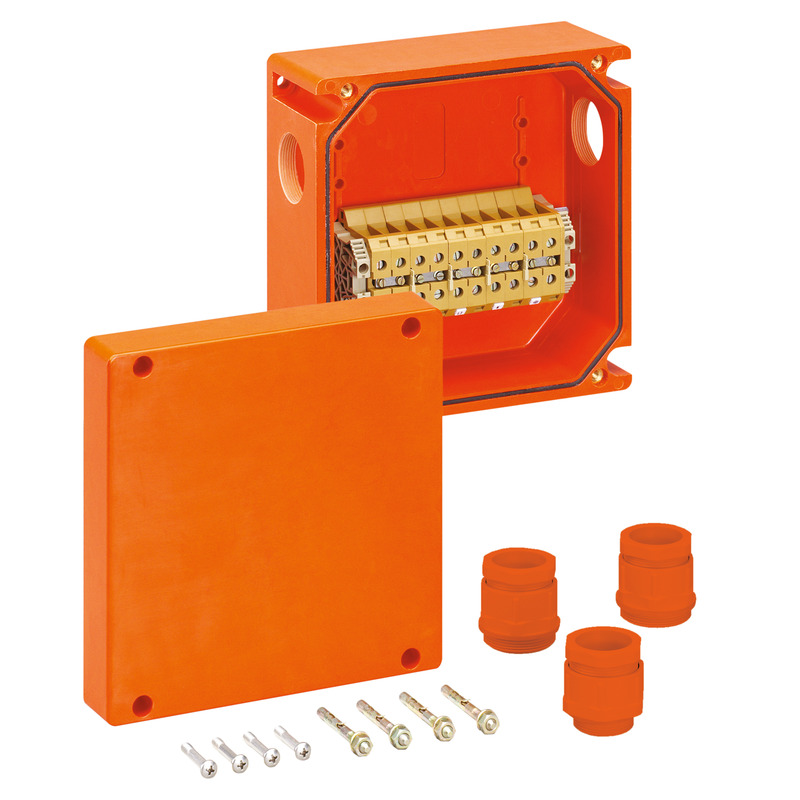

Boîte de raccordement

WKE 403 RK

Référence produit: 86240301 | Dimensions: 200 x 200 x 110 mm

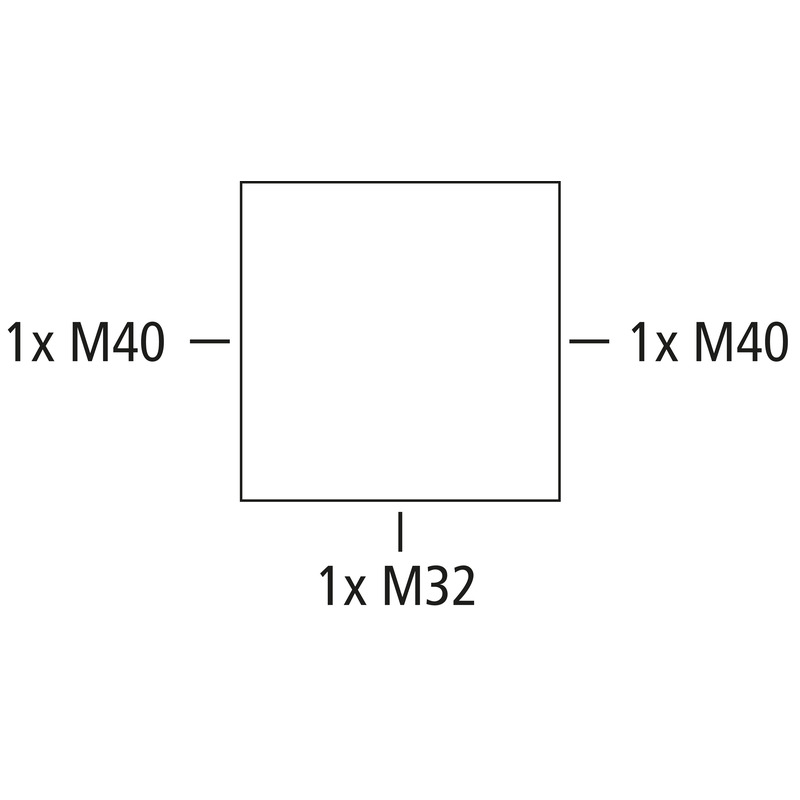

Boîte de raccordement, avec indice de protection IP66, Ui=450 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), M32/M40, (3 latéral), points de fixation externes, avec maintien de la fonction électrique E30 selon DIN 4102 Partie 12, boîtier et bornes en série en plastique thermodurcissable spécial sans halogène

orangé, Boîtier de dérivation 5 pôles, capacité des bornes par pôle 4 x 4 - 16 mm²

Accessoires joints:
2 presse-étoupes M40, Plage d'étanchéité 17 - 27 mm, 1 presse-étoupe M32, Plage d'étanchéité 17 - 26 mm, Kit de chevilles ø 6 mm

Propriétés électriques

Tension nominale d'isolement CA 450 V
Tension nominale d'isolement CC 450 V
Section de conducteur min. 4 mm²
Section max. des fils (branchement de fil) 16 mm²
Section de conducteur min. 4 mm²
Section de conducteur max. 16 mm²
Classe de protection II
Type de protection IP66
Branchement sécurisé non
Classe de maintien du fonctionnement E30
Nombre de pôles (dérivation) 5
Nombre de pôles (passage) 5
UL Type Rating n.i.
Nombre de fusibles de la dérivation 0

Couleurs

Couleur de la partie inférieure orangé
Couleur de la partie supérieure orangé

Fonctions supplémentaires

Domaine d’utilisation Connexion et dérivation

Dimensions

Largeur 200 mm
Longueur 200 mm
Hauteur 110 mm
Poids 3.75 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V0
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK08
Plombable non
Couple de la vis du couvercle 2.5 Nm
Fixation points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902907595
Packing Unit Code CT
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Plastique thermodurcissable
Matériau de la partie supérieure Plastique thermodurcissable
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE pdf (894 Ko)

Fiche cotée

Plan dimensionnel jpg (1 Mo)
Plan dimensionnel pdf (77 Ko)
Plan dimensionnel dxf (1 Mo)
Plan dimensionnel dwg (254 Ko)

Certificat

MPA Rapport d’essai UKr pdf (1 Mo)
CE Explication DE/EN/FR pdf (218 Ko)
VDE Certificat DE/EN pdf (601 Ko)
CE Explication DE/EN/PL pdf (314 Ko)
MPA Rapport d’essai DE pdf (16 Mo)
MPA Rapport d’essai DE pdf (3 Mo)
UKCA Explication EN pdf (49 Ko)

Accessoires

Kit de fixation extérieure - WKE 200 ABL

Kit de fixation extérieure WKE 200 ABL

  • Dimensions : 25 x 77,1 x 10,3 mm
  • Référence produit: 86040001

Pattes de fixation V2A, pour WKE 200 à WKE 400, Matériau acier...



Pattes de fixation V2A
