WKE 300 8 x 6² 2FS WKE 300 8 x 6² 2FS

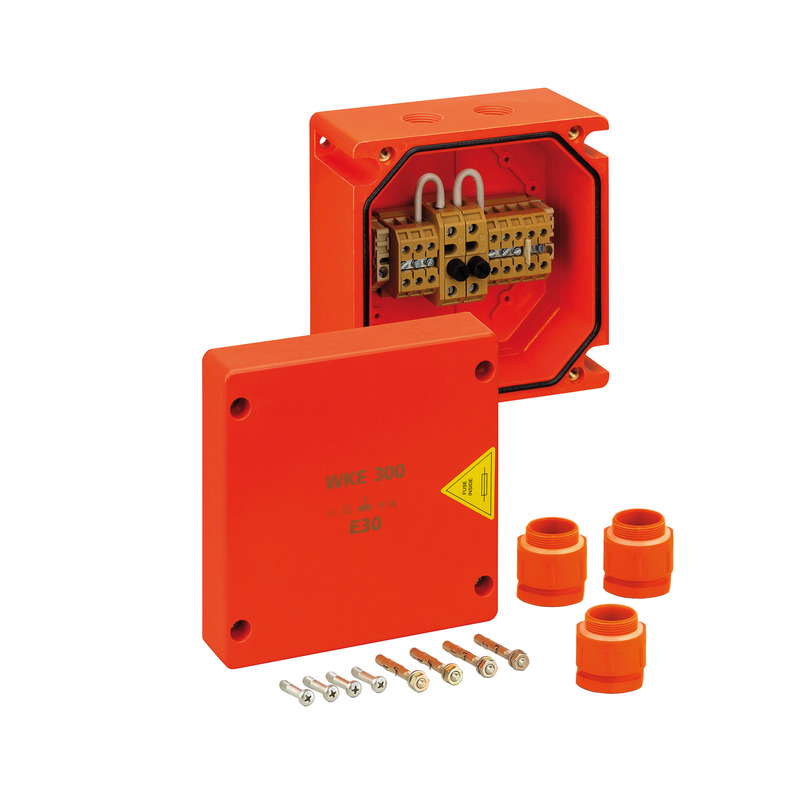

Boîte de raccordement

WKE 300 8 x 6² 2FS

Référence produit: 86226201 | Dimensions: 160 x 160 x 110 mm

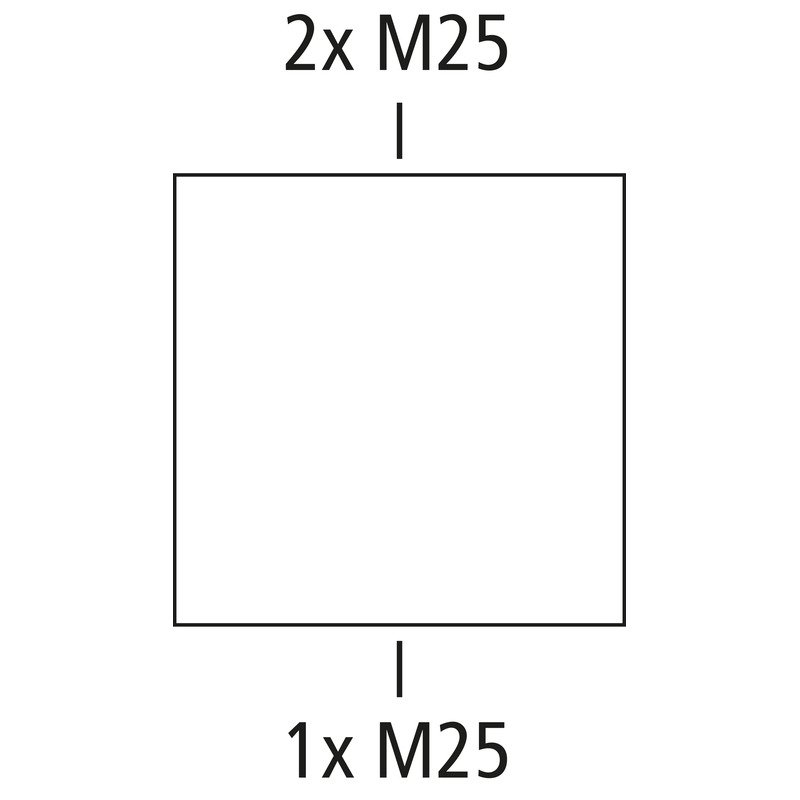

Boîte de raccordement, avec indice de protection IP66, Ui=450 V AC, Certifié selon VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)), M25, (3 latéral), points de fixation externes, avec maintien de la fonction électrique E30 selon DIN 4102 Partie 12, boîtier et bornes en série en plastique thermodurcissable spécial sans halogène

orangé, Boîtier de dérivation avec dérivation protégée, boîtier de raccordement 3 pôles, boîtier de dérivation 3 pôles, nombre de conducteurs acceptés par pôle 4 x 1,5 - 6mm², capacité des bornes par connexion rapide sans vis 1 x 1,5 - 6 mm², porte-fusibles (20 x 5mm) max. 6,3A

Accessoires joints:
3 presse-étoupes (9-16 mm), Kit de chevilles ø 6 mm

Propriétés électriques

Tension nominale d'isolement CA 450 V
Tension nominale d'isolement CC 450 V
Section de conducteur min. 1,5 mm²
Section max. des fils (branchement de fil) 6 mm²
Section de conducteur min. 1,5 mm²
Section de conducteur max. 6 mm²
Classe de protection II
Type de protection IP66
Branchement sécurisé oui
Classe de maintien du fonctionnement E30
Nombre de pôles (dérivation) 3
Nombre de pôles (passage) 3
UL Type Rating n.i.
Nombre de fusibles de la dérivation 2

Couleurs

Couleur de la partie inférieure orangé
Couleur de la partie supérieure orangé

Fonctions supplémentaires

Domaine d’utilisation Dérivation avec Fusible

Dimensions

Largeur 160 mm
Longueur 160 mm
Hauteur 110 mm
Longueur intérieure 135 mm
Largeur intérieure 135 mm
Hauteur intérieure 84 mm
Poids 2.59 kg

Propriétés du matériel

Résistant aux UV non
sans halogène oui
Classe d'inflammabilité selon UL94 V0
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK08
Plombable non
Couple de la vis du couvercle 2.5 Nm
Fixation points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902574780
Packing Unit Code CT
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Plastique
Matériau d'étanchéité Élastomère thermoplastique

Certificats

Marque de contrôle VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel pdf (197 Ko)
Plan dimensionnel dwg (468 Ko)
Plan dimensionnel dxf (2 Mo)
Plan dimensionnel jpg (1.002 Ko)

Certificat

CE Explication DE/EN/PL pdf (315 Ko)
CE Explication DE/EN/FR pdf (220 Ko)
UKCA Explication EN pdf (48 Ko)
