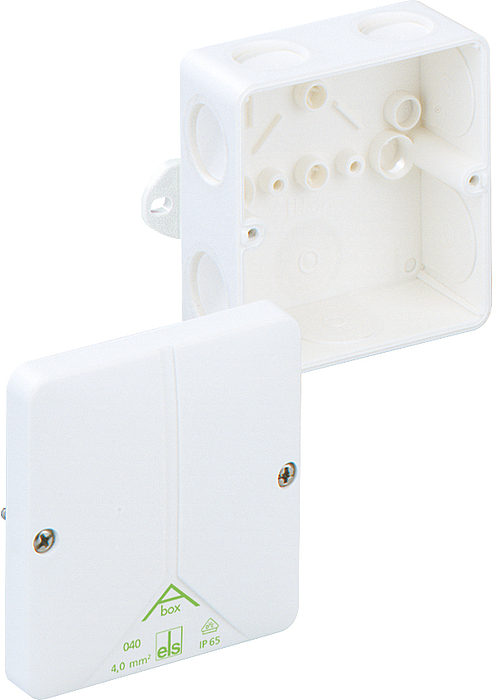

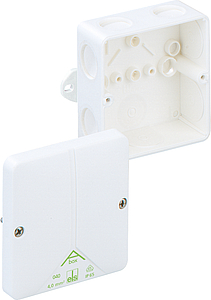

Boîte de raccordement
Référence produit: 80560701 | Dimensions: 93 x 93 x 55 mm

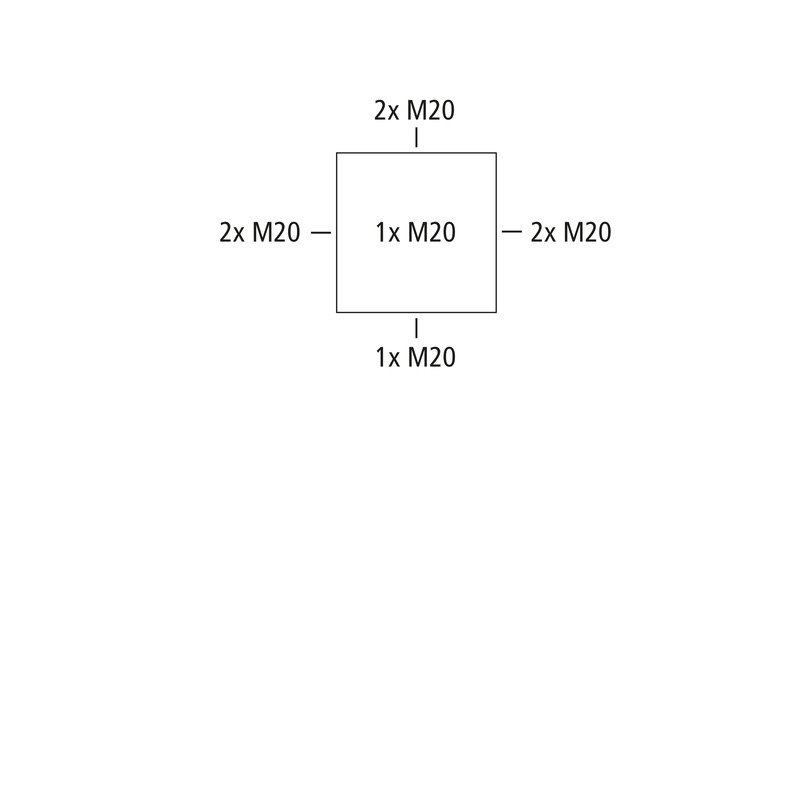

Boîte de raccordement, avec indice de protection IP65, Section nominale 4 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), membranes d'entrée souples et auto-étanches, M20, Plage d'étanchéité 2 - 16 mm, (1 Arrière, 7 latéral), points de fixation externes, pour installations standard en intérieur
blanc, sans bornes
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Section de conducteur max. | 4 mm² |
| Classe de protection | II |
| Type de protection | IP65 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | blanc |
|---|---|
| Couleur de la partie supérieure | blanc |
| Largeur | 93 mm |
|---|---|
| Longueur | 93 mm |
| Hauteur | 55 mm |
| Poids | 0.104 kg |
| Résistant aux UV | non |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament selon EN 60695-2-11 | 650 °C |
| pour plage d’étanchéité min. | 2 mm |
|---|---|
| pour plage d’étanchéité max. | 16 mm |
| Type de fixation | Montage mural/au plafond |
| Résistance aux chocs | IK07 |
| Plombable | oui |
| Couple de la vis du couvercle | 1 Nm |
| Fixation | points de fixation externes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | Zone intérieure |
| ETIM Class | EC002600 |
|---|---|
| Numéro de tarif des douanes | 85389099 |
| Matériau de la partie inférieure | Polystyrène |
|---|---|
| Matériau de la partie supérieure | Polystyrène |
| Matériau de la vis pour couvercle | Acier inoxydable V2A |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
