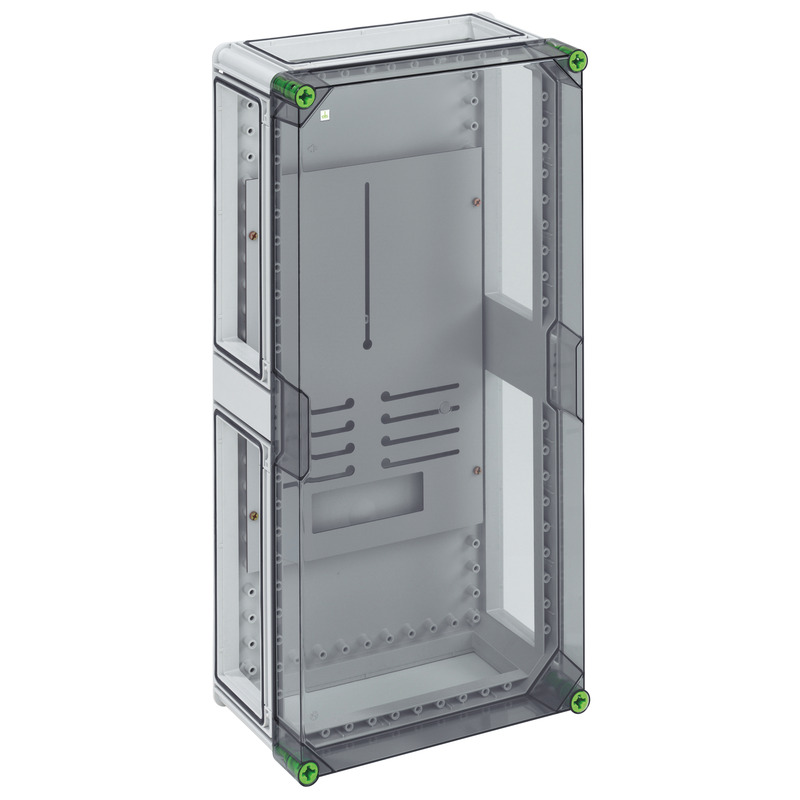

Zählergehäuse GTZ 4-t (02000401) Boîtier vide: Spelsberg

Boîtier pour compteur électrique

GTZ 4-t

Référence produit: 02000401 | Dimensions: 320 x 640 x 179 mm

Boîtier de compteur, possibilité de plombage en série, avec plaque support de compteur et vis de fixation de compteur, pour compteurs électriques mécaniques (compteur d'impulsion), pour compteur domestique électronique avec adaptateur BKE-A, 4 x raccord d'assemblage (GGV)

avec couvercle transparent

Propriétés électriques

Tension nominale d'isolement CA 400 V
Classe de protection II
Type de protection IP65
UL Type Rating 3R

Dimensions

Largeur 320 mm
Longueur 640 mm
Hauteur 179 mm
Poids 3.363 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Type de fixation Structure
Résistance aux chocs IK08
Couple de la vis du couvercle 2.5 Nm
Juxtaposable oui

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902051380
Packing Unit Code CT
ETIM Class EC000248
Numéro de tarif des douanes 85389099

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel pdf (315 Ko)
Plan dimensionnel dxf (3 Mo)
Plan dimensionnel dwg (572 Ko)
Plan dimensionnel jpg (1 Mo)
Plan dimensionnel pdf (359 Ko)
Plan dimensionnel jpg (1 Mo)

Certificat

UKCA Explication EN pdf (49 Ko)
CE Explication DE/EN/FR pdf (218 Ko)

Accessoires

Kit support GFS 14-m

  • Référence produit: 07251401

Kit de brides se composant de brides GFL 321, 2x 331, 341, 351 et 361



Kit support avec estampages métriques, 2 x liaisons par support



Texte du produit
