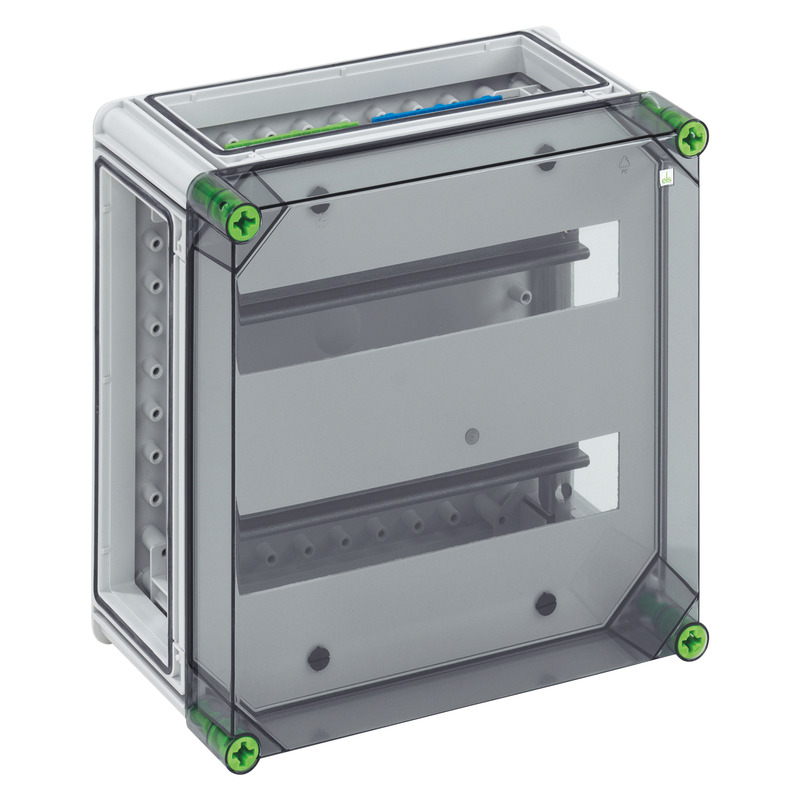

Automatengehäuse GTA 228-t (01522801) Boîtier vide: Spelsberg

Boîtier de disjoncteur

GTA 228-t

Référence produit: 01522801 | Dimensions: 320 x 320 x 179 mm

Boîtier de disjoncteur, 2 rangées, Borne PE/N, avec resp. 2 bornes 16 mm², 10 bornes 6 mm², livrés avec bandes de recouvrement et d'inscription, 3 x raccord d'assemblage (GGV)

avec couvercle transparent

Propriétés électriques

Tension nominale d'isolement CA 400 V
Classe de protection II
Type de protection IP65
ventilé non
Nombre de séries 2
Nombre d’unités de division 28
Nombre d’unités de division par série 14
UL Type Rating 3R

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure transparent

Dimensions

Largeur 320 mm
Longueur 320 mm
Hauteur 179 mm
Hauteur intérieure 157 mm
Poids 2.937 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Type de fixation Structure
Résistance aux chocs IK08
Plombable oui
Couple de la vis du couvercle 2.5 Nm
Variante à bride oui
Juxtaposable oui

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902050383
Packing Unit Code CT
ETIM Class EC000214
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel pdf (347 Ko)
Plan dimensionnel dwg (742 Ko)
Plan dimensionnel dxf (4 Mo)
Plan dimensionnel pdf (359 Ko)
Plan dimensionnel jpg (1 Mo)
Plan dimensionnel dxf (607 Ko)
Plan dimensionnel dwg (421 Ko)
Plan dimensionnel pdf (237 Ko)
Plan dimensionnel jpg (1 Mo)

Certificat

CE Explication DE/EN/FR pdf (221 Ko)
UKCA Explication EN pdf (50 Ko)

Accessoires

Kit support GFS 12-m

  • Référence produit: 07251201

Kit de brides composé de brides GFL 321, 2x 341 et 351



Kit support avec estampages métriques, 2 x liaisons par support



Données CAO

Données CAO Télécharger les données CAO 3D

Votre requête

Vos informations

Données de la société

Format CAO

Texte du produit

Produits similaires

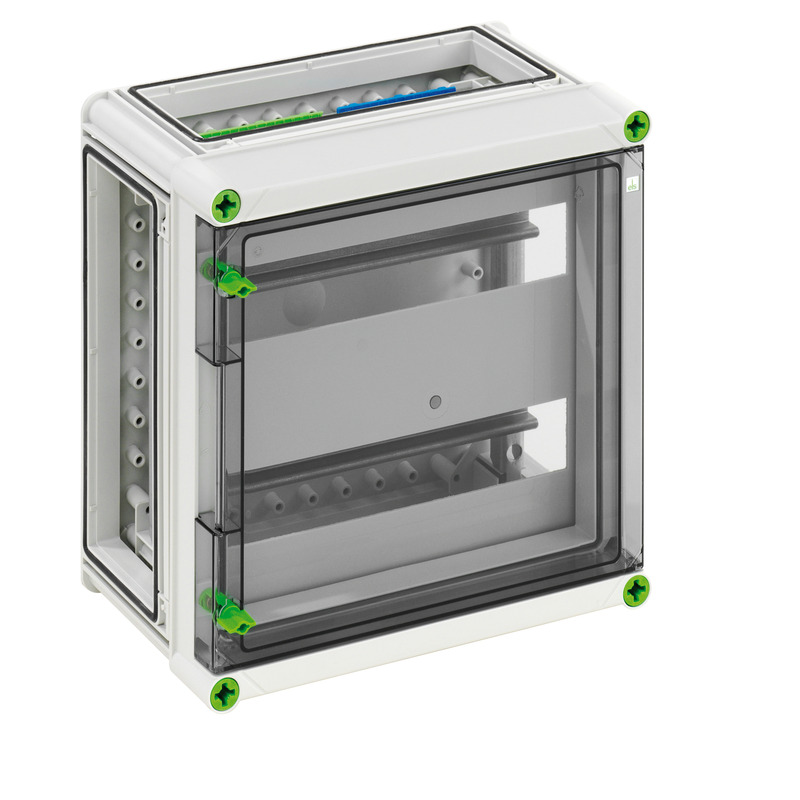

Boîtier de disjoncteur GTA 228-KT-t
