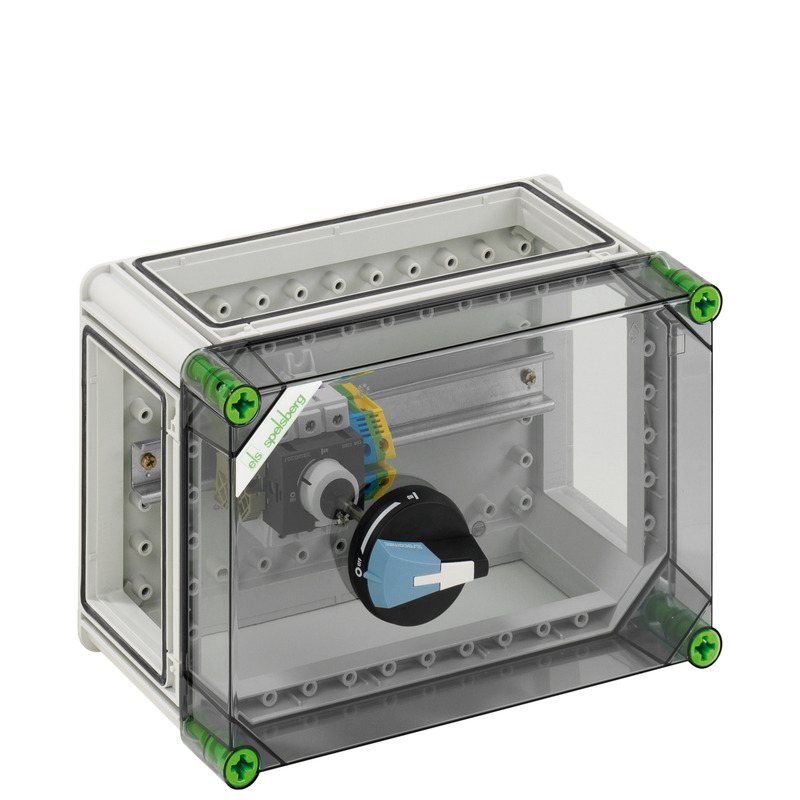

Trennschaltergehäuse GTE 106 (03210601) Boîtier avec équipements de production: Spelsberg

Boîtier d'interrupteur-sectionneur

GTE 106

Référence produit: 03210601 | Dimensions: 320 x 220 x 179 mm

Boîtier d'interrupteur-sectionneur avec actionnement extérieur, verrouillable, 1 x interrupteur-sectionneur 63 A, 3 pôles commutant, Borne cage 2,5 - 35 mm², pour conducteur CU, Borne PE/N 16 mm², 3 x raccord d'assemblage (GGV)

avec couvercle transparent

Propriétés électriques

Tension de service nominale AC 690 V
Tension de service nominale CC 400 V
Tension nominale d'isolement CA 690 V
Tension nominale d'isolement CC 1000 V
Classe de protection II
Type de protection IP65
Courant assigné 63 Ampères
UL Type Rating 3R

Dimensions

Largeur 320 mm
Longueur 220 mm
Hauteur 179 mm
Poids 1.996 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Résistance aux chocs IK08
Couple de la vis du couvercle 2.5 Nm
Juxtaposable oui

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902054695
Packing Unit Code CT
ETIM Class EC000249
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel jpg (1 Mo)
Plan dimensionnel pdf (359 Ko)
Plan dimensionnel jpg (1 Mo)
Plan dimensionnel pdf (220 Ko)
Plan dimensionnel dxf (2 Mo)
Plan dimensionnel dwg (389 Ko)

Certificat

CE Explication DE/EN/FR pdf (218 Ko)
UKCA Explication EN pdf (48 Ko)

Accessoires

Kit support GFS 11-m

  • Référence produit: 07251101

Kit de brides composé de brides GFL 211, 221, 341 et 351



Kit support avec estampages métriques, 2 x liaisons par support



Accessoires Interrupteur-sectionneur GHT 161

  • Dimensions : 20 x 90 x 90 mm
  • Référence produit: 07716101

Commutateur auxiliaire avec 1 contact de repos et 1 contact de...



Commutateur auxiliaire, pour interrupteur-sectionneur
