DIAZED®-Reitersicherungsgeh. GSD 536-250 Plus (05053601) Boîtier avec barres collectrices et équipements de production: Spelsberg
Cet article est archivé!

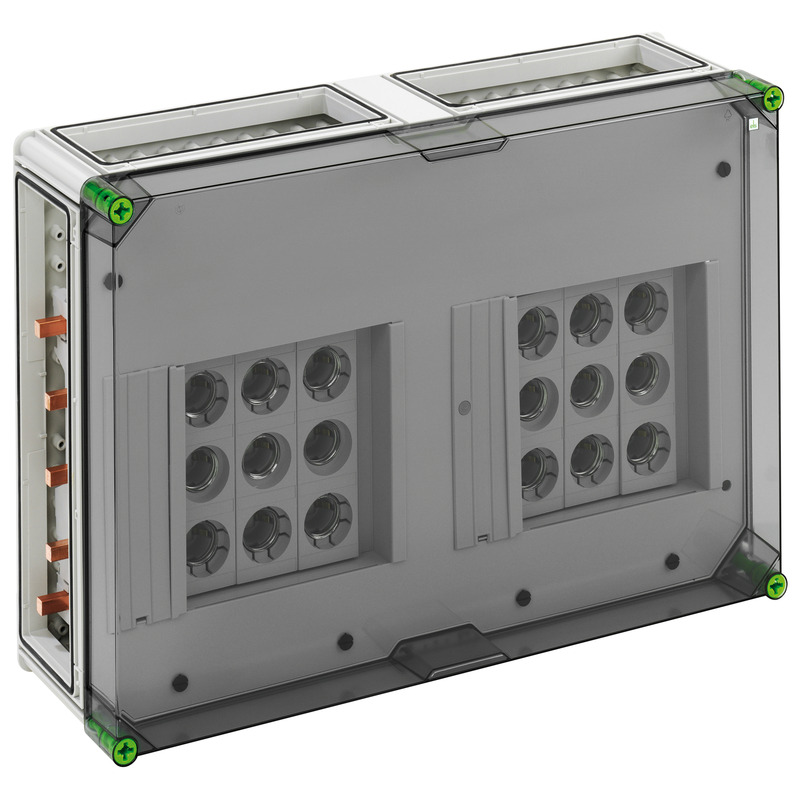

Boîtier de fusible à couteaux DIAZED®

GSD 536-250 Plus

Référence produit: 05053601 | Dimensions: 640 x 440 x 179 mm

Boîtier pour fusibles à couteaux DIAZED®, avec espace de connexion supplémentaire, 6 x socle cartouche à couteaux DIII 3 pôles, Filetage E 33, Courant mesuré 63 A, sur barre collectrice 5 pôles, Avec 5 bornes de barre collectrice 16 - 70 mm², Bornes N 1,5 - 16 mm², Bornes PE 1,5 - 16 mm², 4 x raccord d'assemblage (GGV)

sur système de barres collectrices 250 A, avec couvercle transparent

Propriétés électriques

Tension nominale d'isolement CA 690 V
Tension nominale d'isolement CC 1000 V
Classe de protection II
Type de protection IP65
Courant assigné 250 Ampères
UL Type Rating 3R

Dimensions

Largeur 640 mm
Longueur 440 mm
Hauteur 179 mm
Poids 10.7324 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Résistance aux chocs IK08
Couple de la vis du couvercle 2.5 Nm
Juxtaposable oui

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

ETIM Class EC000100
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Schéma de câblage pdf (40 Ko)
Schéma de câblage jpg (645 Ko)

Certificat

UKCA Explication EN pdf (166 Ko)
CE Explication DE/EN/PL pdf (138 Ko)
CE Explication DE/EN/FR pdf (136 Ko)

Texte du produit
