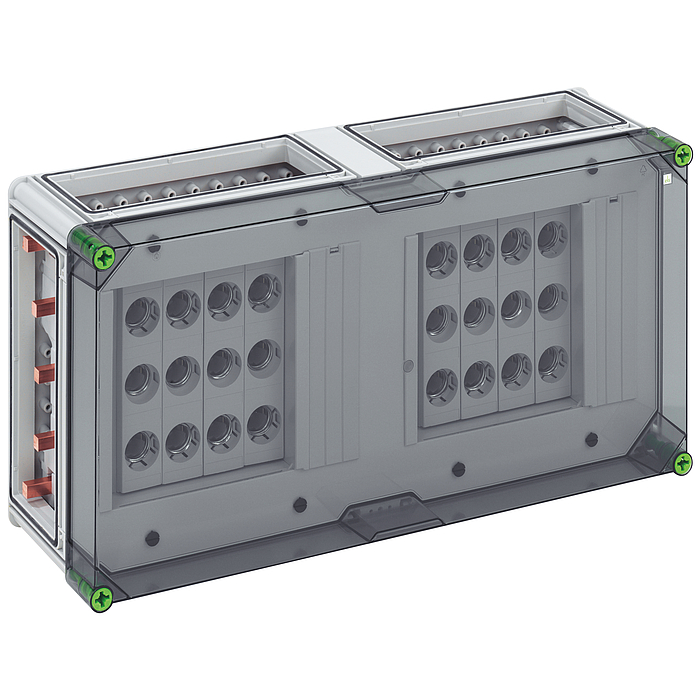

Boîtier de fusible à couteaux DIAZED®
Référence produit: 05042884 | Dimensions: 640 x 320 x 179 mm
Coffret pour cartouche industrielle DIAZED®, 8 x socle cartouche à couteaux DII 3 pôles, Filetage E 27, Courant mesuré 25 A, Raccordement vissé 1,5 - 25 mm², sur barre collectrice 5 pôles, Bornes N 1,5 - 16 mm², Bornes PE 1,5 - 16 mm², 4 x raccord d'assemblage (GGV)
sur système de barres collectrices 400 A, avec couvercle transparent
| Tension de service nominale AC | 500 V |
|---|---|
| Tension nominale d'isolement CA | 690 V |
| Tension nominale d'isolement CC | 1000 V |
| Classe de protection | II |
| Type de protection | IP65 |
| Courant assigné | 400 Ampères |
| UL Type Rating | 3R |
| Largeur | 640 mm |
|---|---|
| Longueur | 320 mm |
| Hauteur | 179 mm |
| Poids | 11.8 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Résistance du filament selon EN 60695-2-11 | 960 °C |
| Résistance aux chocs | IK08 |
|---|---|
| Couple de la vis du couvercle | 2.5 Nm |
| Juxtaposable | oui |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902990856 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000100 |
| Numéro de tarif des douanes | 85369095 |
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate, renforcé aux fibres de verre |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
