NH-Reiterlasttrennergehäuse GST 3215-630 Plus (04721586) Boîtier avec barres collectrices et équipements de production: Spelsberg

Boîtier pour sectionneur à couteaux BT

GST 3215-630 Plus

Référence produit: 04721586 | Dimensions: 320 x 440 x 254 mm

Boîtier pour cartouches à couteaux BT-interrupteur-sectionneur, avec espace de connexion supplémentaire, 1 x NH 2 Cartouche à couteaux-Interrupteur sectionneur, Courant mesuré 400 A, Raccordement vissé M10, Sortie haut, sur barre collectrice 5 pôles, Borne N 16 - 120mm², Borne PE 16-120mm², 3 x raccord d'assemblage (GGV)

sur système de barres collectrices 630 A, avec couvercle transparent

Propriétés électriques

Tension de service nominale AC 690 V
Tension nominale d'isolement CA 690 V
Tension nominale d'isolement CC 1000 V
Classe de protection II
Type de protection IP65
UL Type Rating 3R

Dimensions

Largeur 320 mm
Longueur 440 mm
Hauteur 254 mm
Poids 11.689 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Résistance aux chocs IK08
Couple de la vis du couvercle 2.5 Nm
Juxtaposable oui

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902988044
Packing Unit Code CT
ETIM Class EC000249
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Schéma de câblage pdf (33 Ko)
Schéma de câblage jpg (507 Ko)

Certificat

UKCA Explication EN pdf (166 Ko)
CE Explication DE/EN/PL pdf (138 Ko)
CE Explication DE/EN/FR pdf (136 Ko)

Texte du produit

Produits similaires

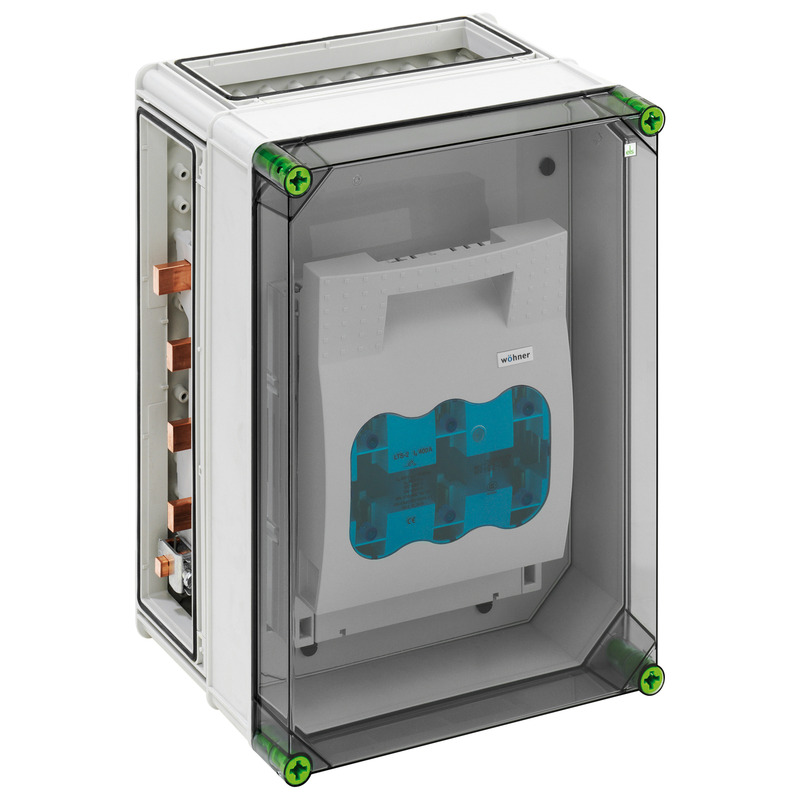

Boîtier pour sectionneur à couteaux BT GST 3215-400 Plus
