NH-Reitersicherungsgehäuse GSS 4215-630 (04221586) Boîtier avec barres collectrices et équipements de production: Spelsberg

Disjoncteur de protection NH

GSS 4215-630

Référence produit: 04221586 | Dimensions: 320 x 640 x 254 mm

Boîtier pour cartouches à couteaux BT, 1 x NH 2-partie inférieure de cartouche à couteaux BT, Raccordement vissé M10, Sortie bas, sur barre collectrice 5 pôles, Borne N 16 - 120mm², Borne PE 16-120mm², 4 x raccord d'assemblage (GGV)

sur système de barres collectrices 630 A, avec couvercle transparent

Propriétés électriques

Tension de service nominale AC 690 V
Tension nominale d'isolement CA 690 V
Tension nominale d'isolement CC 1000 V
Classe de protection II
Type de protection IP65
Courant assigné 630 Ampères
UL Type Rating 3R

Dimensions

Largeur 320 mm
Longueur 640 mm
Hauteur 254 mm
Poids 8.6628 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Résistance aux chocs IK08
Couple de la vis du couvercle 2.5 Nm
Juxtaposable oui

Conditions ambiantes

Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902873173
Packing Unit Code CT
ETIM Class EC000100
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Plastique
Matériau de la partie supérieure Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel dwg (572 Ko)
Plan dimensionnel jpg (1 Mo)
Plan dimensionnel pdf (359 Ko)
Plan dimensionnel jpg (1 Mo)
Schéma de câblage pdf (37 Ko)
Schéma de câblage jpg (548 Ko)
Plan dimensionnel pdf (315 Ko)
Plan dimensionnel dxf (3 Mo)

Certificat

CE Explication DE/EN/FR pdf (219 Ko)
UKCA Explication EN pdf (48 Ko)

Accessoires

Kit support GFS 14-m

  • Référence produit: 07251401

Kit de brides se composant de brides GFL 321, 2x 331, 341, 351 et 361



Kit support avec estampages métriques, 2 x liaisons par support



Connecteur de barre omnibus GSV 56

  • Dimensions : 100 x 55 x 40 mm
  • Référence produit: 07505601

Kit = 5 unités



Connecteur de barre collectrice, universel, 250-630 A, pour l'association de barres collectrices et...



Serrage à collier KSK NH 2

  • Dimensions : 42 x 22 x 30 mm
  • Référence produit: 07672201

Raccord à collier pour conducteur Cu 1 x 25 - 2402, cuivre plat lam....



Bornes à colliers pour partie inférieure de fusible NH, pour interrupteur-sectionneur de fusible NH,...



Borne à prisme KPK NH 2

  • Dimensions : 27 x 20,2 x 21 mm
  • Référence produit: 07673201

pour conducteur AL/CU 1x (120-240), conducteur en aluminium, voir...



Borne à prisme servant au raccordement de câbles en aluminium et en cuivre sur des boîtiers de...



Texte du produit

Produits similaires

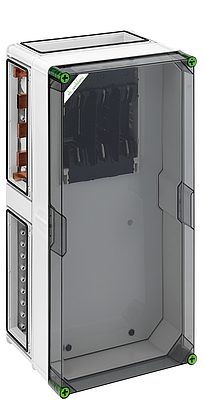

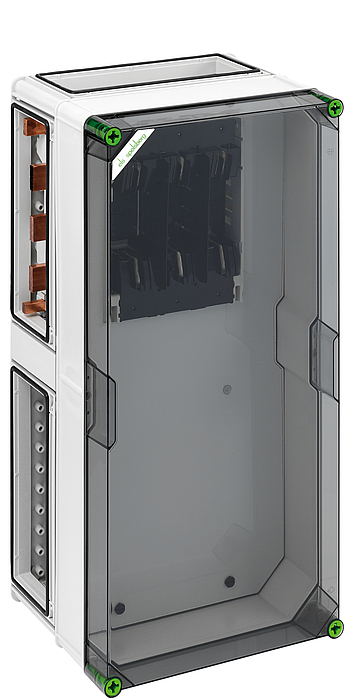

Disjoncteur de protection NH GSS 4215-400
