NH-Reitersicherungsgehäuse GSS 2025-400 (04200584) Boîtier avec barres collectrices et équipements de production: Spelsberg
Cet article est archivé!

Disjoncteur de protection NH

GSS 2025-400

Référence produit: 04200584 | Dimensions: 320 x 320 x 179 mm

Boîtier pour cartouches à couteaux BT, 2 x NH 00-partie inférieure de cartouche à couteaux BT, Collier de raccordement 1,5 - 70 mm², Sortie haut, sur barre collectrice 5 pôles, Bornes N 4 - 35 mm², Bornes PE 4 - 35 mm², 3 x raccord d'assemblage (GGV)

sur système de barres collectrices 400 A, avec couvercle transparent

Propriétés électriques

Tension de service nominale AC 690 V
Tension nominale d'isolement CA 690 V
Tension nominale d'isolement CC 1000 V
Classe de protection II
Type de protection IP65
Courant assigné 400 Ampères
UL Type Rating 3R

Dimensions

Largeur 320 mm
Longueur 320 mm
Hauteur 179 mm
Poids 6.149 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Résistance aux chocs IK08
Couple de la vis du couvercle 2.5 Nm
Juxtaposable oui

Conditions ambiantes

Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902872923
Packing Unit Code CT
ETIM Class EC000100
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Schéma de câblage jpg (580 Ko)
Plan dimensionnel pdf (359 Ko)
Plan dimensionnel jpg (1 Mo)
Plan dimensionnel dxf (607 Ko)
Plan dimensionnel dwg (421 Ko)
Plan dimensionnel pdf (237 Ko)
Plan dimensionnel jpg (1 Mo)
Schéma de câblage pdf (38 Ko)

Certificat

CE Explication DE/EN/FR pdf (219 Ko)
UKCA Explication EN pdf (48 Ko)

Accessoires

Kit support GFS 12-m

  • Référence produit: 07251201

Kit de brides composé de brides GFL 321, 2x 341 et 351



Kit support avec estampages métriques, 2 x liaisons par support



Connecteur de barre omnibus GSV 56

  • Dimensions : 100 x 55 x 40 mm
  • Référence produit: 07505601

Kit = 5 unités



Connecteur de barre collectrice, universel, 250-630 A, pour l'association de barres collectrices et...



Borne à prisme KPK NH00

  • Dimensions : 27 x 20,2 x 21 mm
  • Référence produit: 07673001

pour conducteur AL/CU 1x (10-70), conducteur en aluminium, voir...



Borne à prisme servant au raccordement de câbles en aluminium et en cuivre sur des boîtiers de...



Texte du produit

Produits similaires

Cet article est archivé!

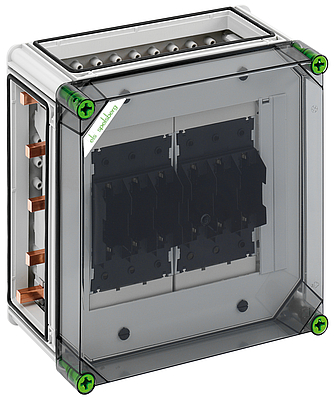

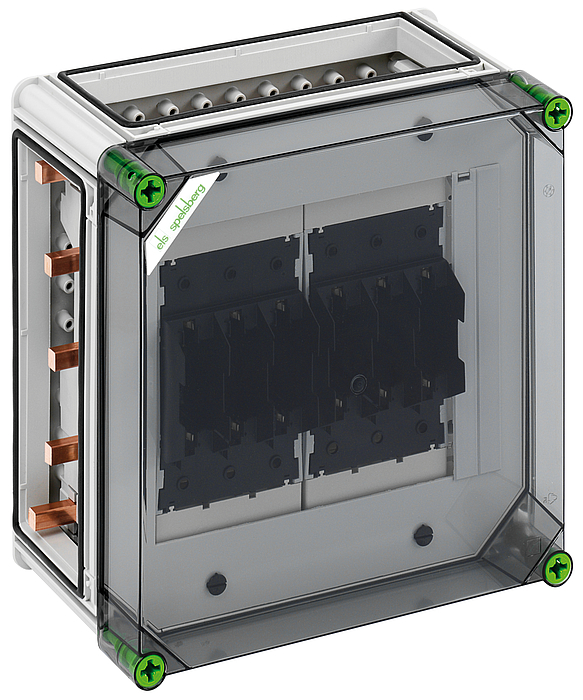

Disjoncteur de protection NH GSS 2025-250

  • Dimensions : 320 x 320 x 179 mm
  • Référence produit: 04200501

sur système de barres collectrices 250 A, avec couvercle transparent



Boîtier pour cartouches à couteaux BT, 2 x NH 00-partie inférieure de cartouche à couteaux BT,...



Cet article est archivé!

Disjoncteur de protection NH GSS 2025-630

  • Dimensions : 320 x 320 x 179 mm
  • Référence produit: 04200586

sur système de barres collectrices 630 A, avec couvercle transparent



Boîtier pour cartouches à couteaux BT, 2 x NH 00-partie inférieure de cartouche à couteaux BT,...
