Bornier-Abox
Référence produit: 07616301 | Dimensions: 72 x 140 x 127 mm

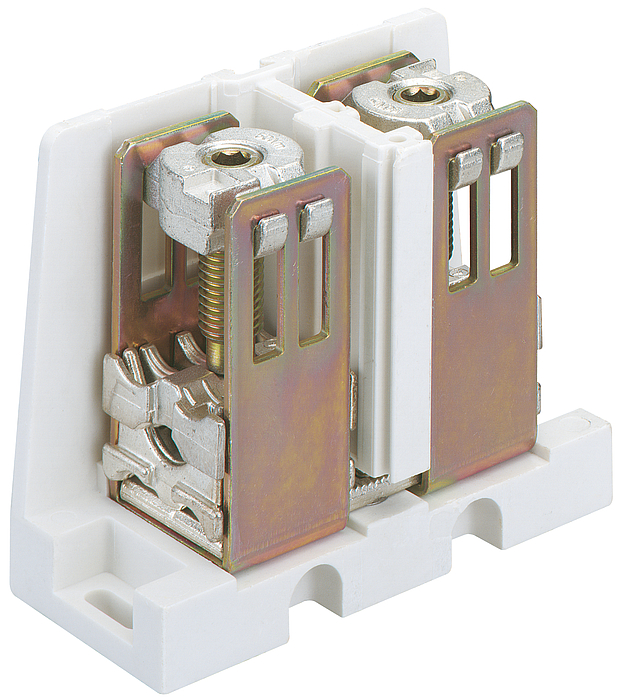

Borne de raccordement, 1 pôle, juxtaposable, pour conducteurs à un et plusieurs fils et pour cuivre plat stratifié
630A, pour conducteur CU 1x (150-300)re/rm/se/sm, 2x (35-185)re/rm/se/sm, pour conducteur AL 1x (150-300)re/se, 1x (150-240)sm, 2x (35-185)re/se, 2x (95-185)sm
| Tension de service nominale AC | 690 V |
|---|---|
| Tension de service nominale CC | 750 V |
| Courant assigné | 630 Ampères |
| Nombre de pôles | 1 |
| isolé contre les contacts | non |
| Raccordement 1: Type de raccordement | Vis |
| Raccordement 1: Longueur de dénudage | 45 mm |
| Raccordement 1: Points de serrage par pôle | 2 |
| Raccordement 1: Convient aux conducteurs CU | 1 |
| Raccordement 1: Convient aux conducteurs AL | 1 |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (min) | 150 mm² |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (max) | 300 mm² |
| Raccordement 1: Section du conducteur à raccorder, multifilaire (min) | 150 mm² |
| Raccordement 1:Section du conducteur à raccorder, multifilaire (max) | 300 mm² |
| Raccordement 2 : Type de raccordement | Vis |
| Raccordement 2 : Longueur de dénudage | 45 mm |
| Raccordement 2 : Connexions rapides sans vis par pôle | 2 |
| Raccordement 2 : Convient aux conducteurs CU | 1 |
| Raccordement 2 : Convient aux conducteurs AL | 1 |
| Raccordement 2 : Section du conducteur à raccorder, unifilaire (min) | 35 mm² |
| Raccordement 2 : Section du conducteur à raccorder, unifilaire (max) | 70 mm² |
| Raccordement 2 : Section du conducteur à raccorder, multifilaire (min) | 35 mm² |
| Raccordement 2 : Section du conducteur à raccorder, multifilaire (max) | 185 mm² |
| Largeur | 72 mm |
|---|---|
| Longueur | 140 mm |
| Hauteur | 127 mm |
| Résistance du filament selon EN 60695-2-11 | 960 °C |
|---|---|
| Qualité industrielle | non |
| Raccordement 1: Couple de serrage | 50 Nm |
|---|---|
| Raccordement 2 : Couple de serrage | 50 Nm |
| EAN | 4013902052776 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC000897 |
| Numéro de tarif des douanes | 85369010 |
| Matériau du corps isolant | Thermoplastique |
|---|
