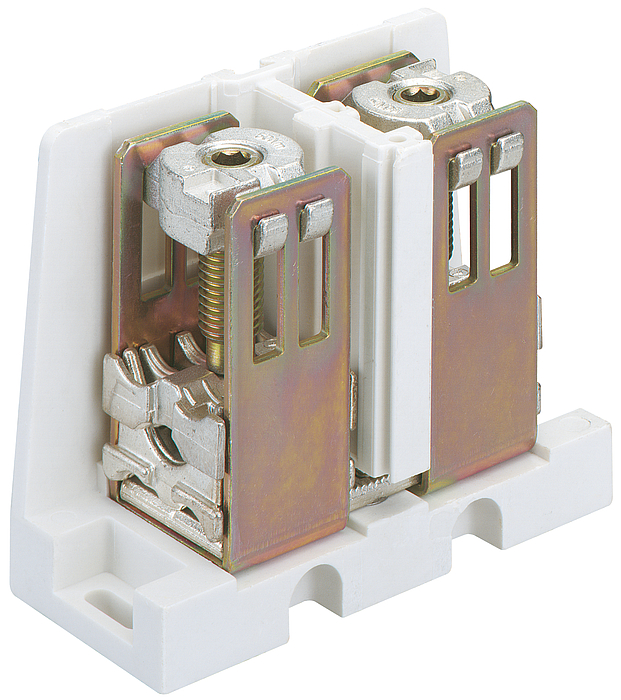

Bornier-Abox
Référence produit: 07614001 | Dimensions: 55 x 115 x 120 mm
Borne de raccordement, 1 pôle, juxtaposable, pour conducteurs à un et plusieurs fils et pour cuivre plat stratifié
400 A, pour conducteur CU 1x (50-240)re/rm/se/sm, 2x (25-120)re/rm/se/sm, pour conducteur AL 1x (50-240)re/se, 1x (95-195)sm, 2x (25-120)re/se, 2x (50-95)sm, pour cuivre plat lam. 16x10 mm
| Tension de service nominale AC | 690 V |
|---|---|
| Tension de service nominale CC | 750 V |
| Courant assigné | 400 Ampères |
| Nombre de pôles | 1 |
| isolé contre les contacts | non |
| Raccordement 1: Type de raccordement | Vis |
| Raccordement 1: Longueur de dénudage | 30 mm |
| Raccordement 1: Points de serrage par pôle | 2 |
| Raccordement 1: Convient aux conducteurs CU | 1 |
| Raccordement 1: Convient aux conducteurs AL | 1 |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (min) | 25 mm² |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (max) | 50 mm² |
| Raccordement 1: Section du conducteur à raccorder, multifilaire (min) | 25 mm² |
| Raccordement 1:Section du conducteur à raccorder, multifilaire (max) | 240 mm² |
| Raccordement 2 : Type de raccordement | Vis |
| Raccordement 2 : Longueur de dénudage | 30 mm |
| Raccordement 2 : Connexions rapides sans vis par pôle | 2 |
| Raccordement 2 : Convient aux conducteurs CU | 1 |
| Raccordement 2 : Convient aux conducteurs AL | 1 |
| Raccordement 2 : Section du conducteur à raccorder, unifilaire (min) | 25 mm² |
| Raccordement 2 : Section du conducteur à raccorder, unifilaire (max) | 50 mm² |
| Raccordement 2 : Section du conducteur à raccorder, multifilaire (min) | 25 mm² |
| Raccordement 2 : Section du conducteur à raccorder, multifilaire (max) | 120 mm² |
| Largeur | 55 mm |
|---|---|
| Longueur | 115 mm |
| Hauteur | 120 mm |
| Résistance du filament selon EN 60695-2-11 | 960 °C |
|---|---|
| Qualité industrielle | non |
| Raccordement 1: Couple de serrage | 40 Nm |
|---|---|
| Raccordement 2 : Couple de serrage | 40 Nm |
| EAN | 4013902340859 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000897 |
| Numéro de tarif des douanes | 85369010 |
| Matériau du corps isolant | Thermoplastique |
|---|
