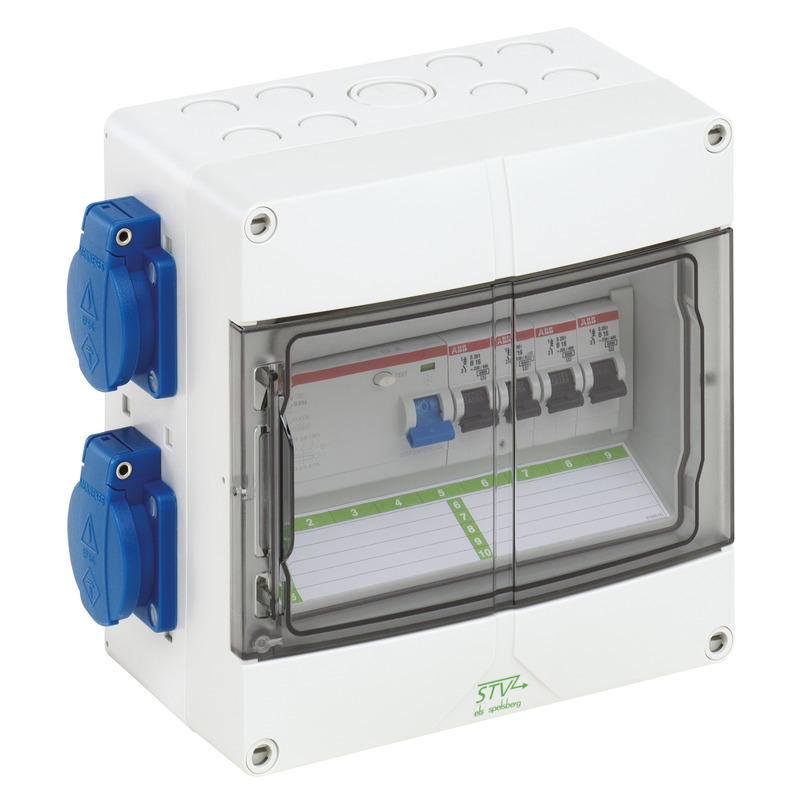

Steckdosenkombination STV 904-K (72940401) Prêts à raccorder: Spelsberg

Combinaison de prises

STV 904-K

Référence produit: 72940401 | Dimensions: 200 x 200 x 122 mm

Combinaison de prises, avec indice de protection IP44, prêt au raccordement, conforme à la norme EN 61439-3, capacité de charge mécanique élevée, insensible à la température, combinable

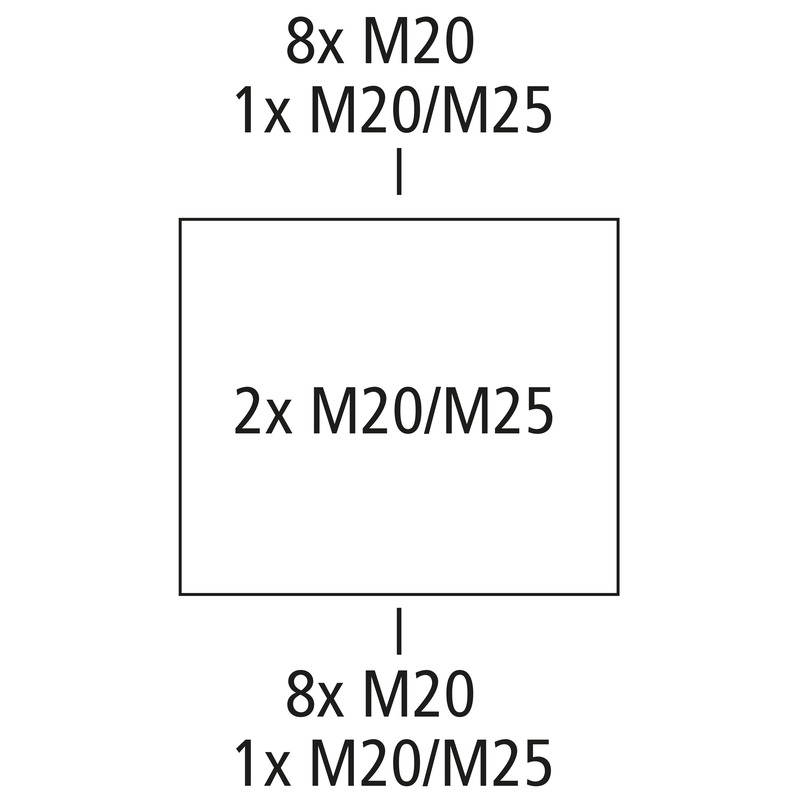

Entrées de ligne:
en haut: Estampage préalable 8 x M20, 1 x M25/32
en bas: Estampage préalable 8 x M20, 1 x M25/32
Arrière: Estampage préalable 2 x M20/25

Nombre de Modules disponibles: 8

avec:

  • 4 x Disjoncteur B16A, 1 pôle
  • 1 x Disjoncteur différentiel (RCCB), 25/0,03A, 4 pôles, type A
  • 4 x Prise SCHUKO® (côté), 230V

Accessoires joints:
Embout de montage: 2x M25, 2x M32, bouchon de fermeture, bandes de recouvrement et d'inscription

Appareils de montage

Disjoncteur différentiel (RCCB), 25/0,03A, 4 pôles, type A 1
Disjoncteur B16A, 1 pôle 4
Prise SCHUKO® (côté), 230V 4

Propriétés électriques

Tension nominale d'isolement CA 400 V
Classe de protection II
Type de protection IP44
Nombre de potentiels N 1
Nombre de séries 1
Nombre d’unités de division 8
Nombre d’unités de division par série 8
Avec borne N oui
Avec borne PE oui

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 200 mm
Longueur 200 mm
Hauteur 122 mm
Poids 2.1 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 850 °C

Propriétés mécaniques

Type de fixation Montage mural
Résistance aux chocs IK08

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902934577
Packing Unit Code C62
ETIM Class EC000379
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre
Matériau de la fenêtre pivotante Polycarbonate
