Steckdosenkombination AKi 1-2S (74112101) Boîtier de prises: Spelsberg
Ce produit est obsolète. expire à 30.09.2024

Combinaison de prises

AKi 1-2S

Référence produit: 74112101 | Dimensions: 300 x 150 x 132 mm

Combinaison de prises, avec indice de protection IP44, avec prises intégrées et précâblées, capacité de charge mécanique élevée, insensible à la température, combinable, sans halogène

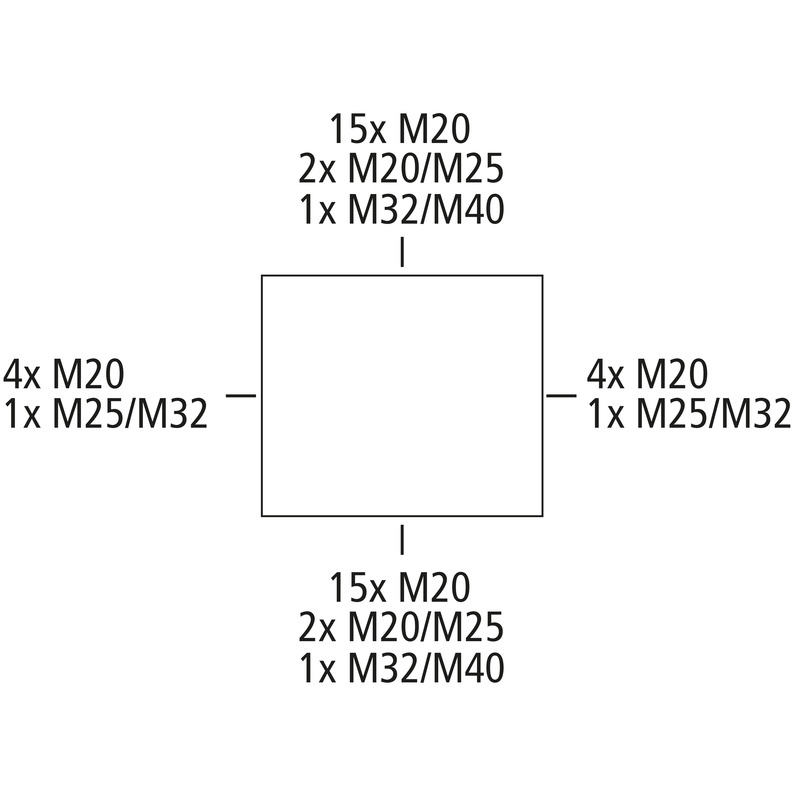

Entrées de ligne:
en haut: Estampage préalable 15 x M20, 2 x M20/25, 1 x M32/40
en bas: Estampage préalable 15 x M20, 2 x M20/25, 1 x M32/40
à gauche: Estampage préalable 4 x M20, 1 x M25/32
à droite: Estampage préalable 4 x M20, 1 x M25/32

avec:

  • 4 x Prise SCHUKO® (avant), 230V
  • 2 x Prise CEE (avant), 32A, 400V

Accessoires joints:
Passe-câbles à double membrane: 1x M20, 1x M25, 1x M32, Embout de montage: 1x M40, bouchon de fermeture, bandes de recouvrement et d'inscription

Appareils de montage

Prise SCHUKO® (avant), 230V 4
Prise CEE (avant), 32A, 400V 2

Propriétés électriques

Tension nominale d'isolement CA 400 V
Classe de protection II
Type de protection IP44
Nombre de séries 0

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 300 mm
Longueur 150 mm
Hauteur 132 mm
Poids 1.9791 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 850 °C

Propriétés mécaniques

Type de fixation Montage mural
Résistance aux chocs IK08

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902885305
Packing Unit Code CT
ETIM Class EC000379
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel dxf (4 Mo)
Plan dimensionnel pdf (357 Ko)
Plan dimensionnel dwg (642 Ko)
Plan dimensionnel jpg (1 Mo)

Certificat

UKCA Explication EN pdf (49 Ko)
CE Explication DE/EN/FR pdf (218 Ko)
