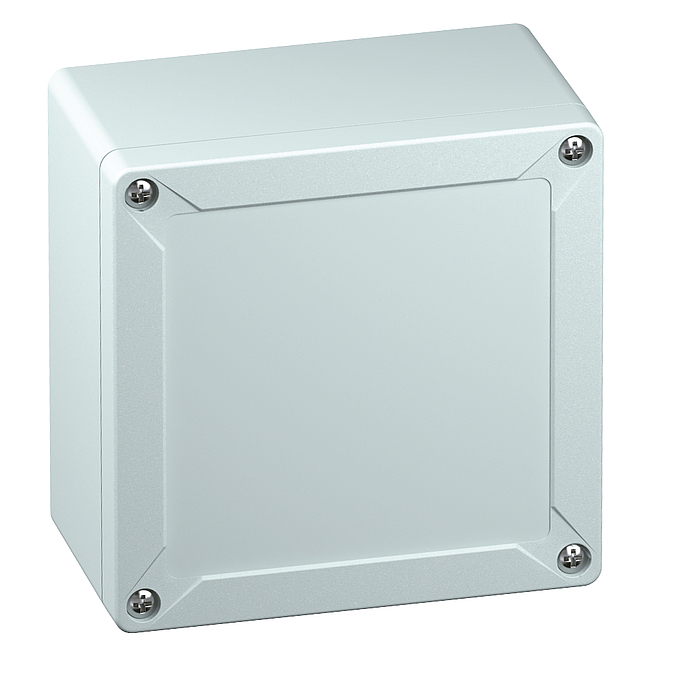

Boite vide

TG PC 1212-9-o

Référence produit: 20090501 | Dimensions: 124 x 122 x 85 mm

Boite vide, avec indice de protection IP66/IP67, Polycarbonate, Certifié selon UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (résistance à l’ammoniac), U_i=690V AC, U_i=1000V DC, points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée, avec fermeture rapide

Boîtiers: Polycarbonate, gris, Couvercle: Polycarbonate, gris, Cotés du boitiers lisses

Accessoires joints:
2 sécurités contre la perte du couvercle, 4 vis de fixation pour accessoires

Propriétés électriques

Tension nominale d'isolement CA	690 V
Tension nominale d'isolement CC	1000 V
Classe de protection	II
Type de protection	IP66/IP67
UL Type Rating	12

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	124 mm
Longueur	122 mm
Hauteur	85 mm
Poids	0.3014 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Juxtaposable	oui
Type de la pièce supérieure	Couvercle
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902813759
Packing Unit Code	C62
ETIM Class	EC000261
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Marque de contrôle	DLG (résistance à l’ammoniac)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage EN	pdf (721 Ko)

Fiche cotée

Plan dimensionnel	pdf (139 Ko)
Plan dimensionnel	dxf (1.018 Ko)
Plan dimensionnel	dwg (239 Ko)
Plan dimensionnel	jpg (926 Ko)

Certificat

CE Explication DE/EN/PL	pdf (56 Ko)
DLG Homologation DE	pdf (2 Mo)
DLG Homologation EN	pdf (2 Mo)
CE Explication DE/EN/FR	pdf (50 Ko)
UL Certificat (UL50/UL50E) EN	pdf (306 Ko)
UKCA Explication EN	pdf (48 Ko)
