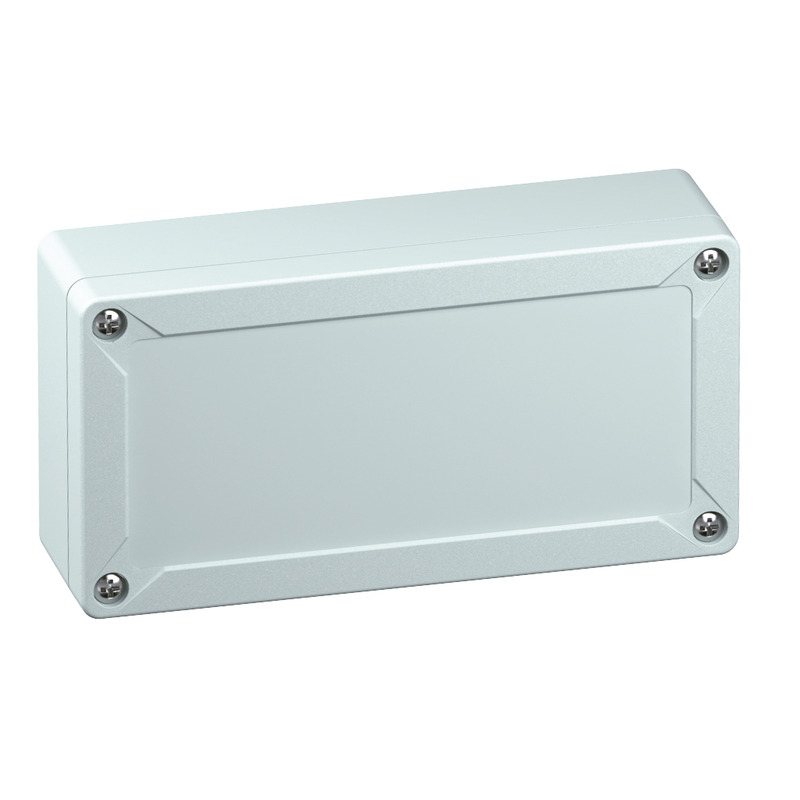

Boite vide

TG PC 1608-6-o

Référence produit: 20040601 | Dimensions: 162 x 82 x 55 mm

Boite vide, avec indice de protection IP66/IP67, Polycarbonate, Certifié selon UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (résistance à l’ammoniac), U_i=690V AC, U_i=1000V DC, points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée, avec fermeture rapide

Boîtiers: Polycarbonate, gris, Couvercle: Polycarbonate, gris, Cotés du boitiers lisses

Accessoires joints:
2 sécurités contre la perte du couvercle, 4 vis de fixation pour accessoires

Propriétés électriques

Tension nominale d'isolement CA	690 V
Tension nominale d'isolement CC	1000 V
Classe de protection	II
Type de protection	IP66/IP67
UL Type Rating	12

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	162 mm
Longueur	82 mm
Hauteur	55 mm
Poids	0.2185 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Juxtaposable	oui
Type de la pièce supérieure	Couvercle
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902813827
Packing Unit Code	C62
ETIM Class	EC000261
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Marque de contrôle	DLG (résistance à l’ammoniac)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage EN	pdf (721 Ko)

Fiche cotée

Plan dimensionnel	pdf (142 Ko)
Plan dimensionnel	dxf (1 Mo)
Plan dimensionnel	dwg (249 Ko)
Plan dimensionnel	jpg (856 Ko)

Certificat

CE Explication DE/EN/PL	pdf (56 Ko)
DLG Homologation EN	pdf (2 Mo)
DLG Homologation DE	pdf (2 Mo)
CE Explication DE/EN/FR	pdf (50 Ko)
UL Certificat (UL50/UL50E) EN	pdf (306 Ko)
UKCA Explication EN	pdf (48 Ko)

Accessoires

nouveau

Kit de fixation sur mât MABF 65-2

Dimensions : 38 x 65 x 15 mm
Référence produit: 89601101

pour boîtier vide TK 77, TK 97, TG 88, TG 1208, TG 1608 (2 kits...

Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...

Liste de surveillance

Détails

Kit de languettes de fixation extérieure TG ABL

Dimensions : 7 x 51,8 x 22,8 mm
Référence produit: 18200201

pour tous les boîtiers TG, Kit = 4 unités

Pattes de fixation, en matière plastique

Liste de surveillance

Détails

Kit de plombage TG PST1

Dimensions : 10 x 25 x 16,5 mm
Référence produit: 18200401

pour TG PC 88, TG PC 1208, TG PC 1212, TG PC 1608

Kit de plombage

Liste de surveillance

Détails

Sécurité contre la perte du couvercle TG DVS-42

Dimensions : 7,2 x 42,2 x 2,71 mm
Référence produit: 18200601

pour TG 88, TG 1208, TG 1212, TG 1608

Kit pour couvercle imperdable par liens entre la base et le couvercle, pour remplacement, Kit = 10...

Liste de surveillance

Détails

Plaque de montage TG MPI-1608

Dimensions : 73 x 131 x 2,5 mm
Référence produit: 18600601

pour TG 1608

Plaque de montage en isolant à laminage mélamine, épaisseur 2,5 mm, gris

Liste de surveillance

Détails

Plaque de montage TG MPS-1608

Dimensions : 73 x 131 x 2 mm
Référence produit: 18700601

pour TG 1608

Plaque de montage en tôle d'acier, galvanisé, épaisseur 2 mm

Liste de surveillance

Détails

Foret étagé LFR

Référence produit: 19599501

Ouverture de passage : M16-32, perçage : 16,5-32,5 mm

Foret étagé

Liste de surveillance

Détails

Rail normalisé TS 15-144

Dimensions : 5 x 144 x 15 mm
Référence produit: 19714601

pour TG 1608 et TG 1612, longueur 144 mm

Rail normalisé selon DIN EN 60715, 15 x 5 mm

Liste de surveillance

Détails

Rail normalisé NS 35-144/2

Dimensions : 35 x 144 x 7,5 mm
Référence produit: 19814601

pour TG 1608 et TG 1612, longueur 144 mm

Rail normalisé selon DIN EN 60715, 35 x 7,5 mm

Liste de surveillance

Détails

Elément de compensation de pression DAE M12

Dimensions : 18,5 x 17,6 x 18,5 mm
Référence produit: 26241201

M12 x 1,5 mm, Longueur filetage 10 mm

Élément pressurisé avec feuille membrane perméable à l’air et imperméable à l’eau pour réduire la...

Liste de surveillance

Détails

Données CAO

Données CAO	Télécharger les données CAO 3D

Texte du produit

Connectez-vous à mySpelsberg pour télécharger les textes d’offres. Connexion mySpelsberg

Produits similaires

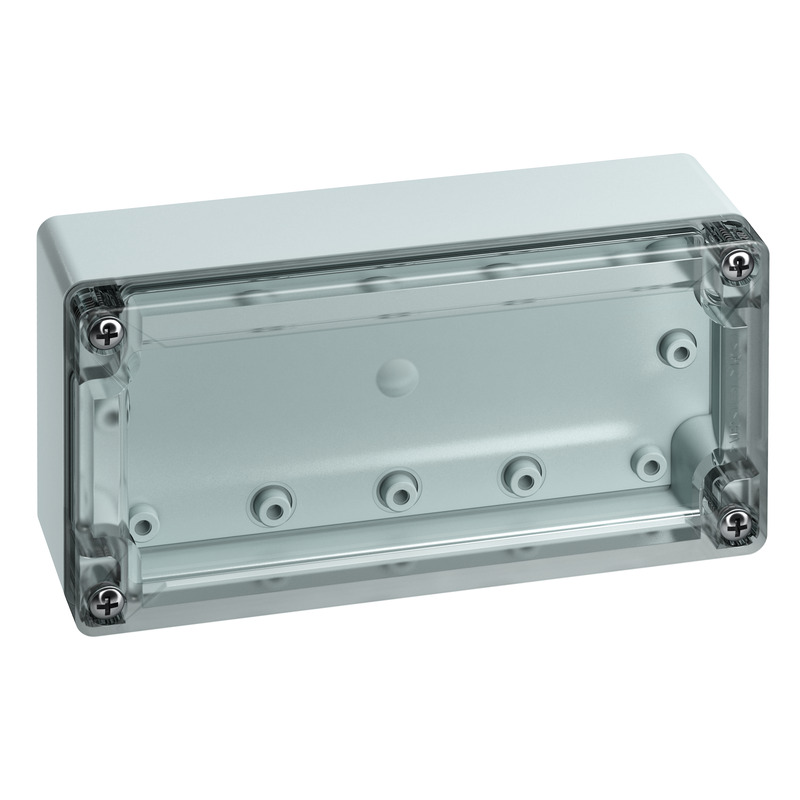

Boite vide TG PC 1608-6-to
