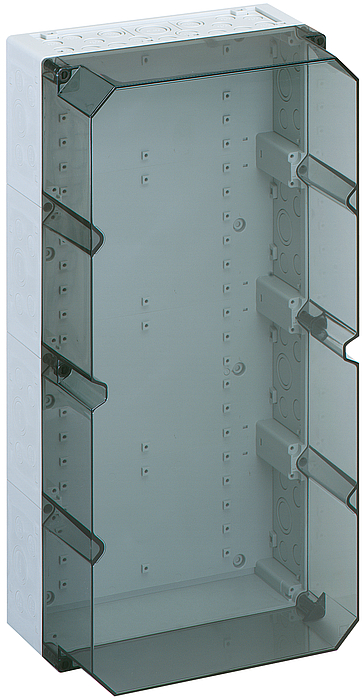

Boite vide

AKi 4-th

Référence produit: 74790401 | Dimensions: 300 x 600 x 209 mm

Boite vide, avec indice de protection IP65, Polycarbonate, U_i=690V AC, U_i=1000V DC, points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

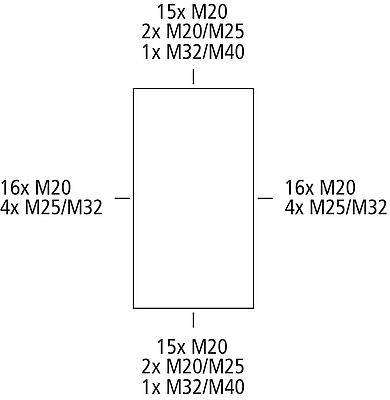

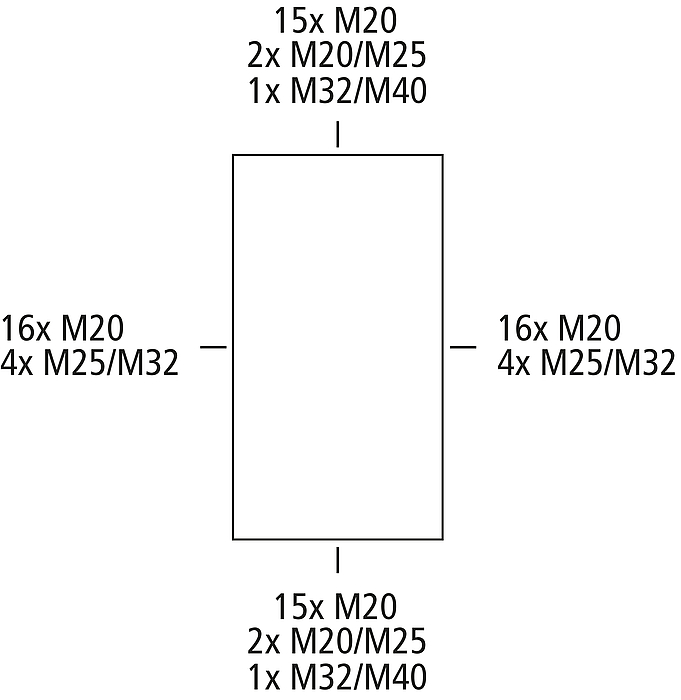

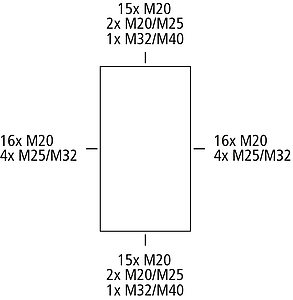

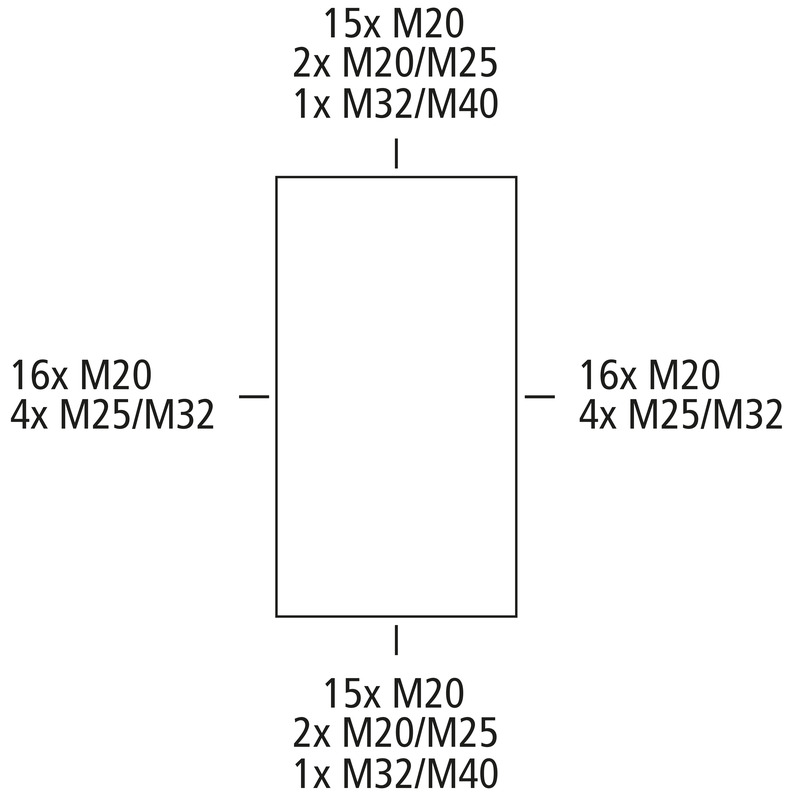

Boîtiers: Polycarbonate, Couvercle: Polycarbonate, transparent, Membranes extractibles, M20/M25/M32/M40, (76 latéral)

Accessoires joints:
10 Passe-câbles à double membrane IP66 M20 Plage d'étanchéité 7 - 12 mm, 2 Passe-câbles à double membrane IP66 M25 Plage d'étanchéité 9 - 16 mm, 2 Passe-câbles à double membrane M32 Plage d'étanchéité 14 - 21 mm, 1 Passe-câbles à double membrane IP66 M40 Plage d'étanchéité 19 - 28 mm

Propriétés électriques

Tension nominale d'isolement CA	690 V
Tension nominale d'isolement CC	1000 V
Classe de protection	II
Type de protection	IP65
UL Type Rating	n.i.

Couleurs

Couleur de la partie supérieure	transparent

Dimensions

Largeur	300 mm
Longueur	600 mm
Hauteur	209 mm
Poids	3.49 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Plombable	oui
Couple de la vis du couvercle	1.2 Nm
Juxtaposable	oui
Type de la pièce supérieure	Couvercle
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902885121
Packing Unit Code	CT
ETIM Class	EC000261
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (249 Ko)
Plan dimensionnel	dxf (5 Mo)
Plan dimensionnel	dwg (749 Ko)
Plan dimensionnel	jpg (1 Mo)

Certificat

CE Explication DE/EN/PL	pdf (87 Ko)
CE Explication DE/EN/FR	pdf (81 Ko)
UKCA Explication EN	pdf (49 Ko)

Accessoires

Kit charnière extérieure ASS-gro

Dimensions : 140 x 120 x 20 mm
Référence produit: 19000501

Charnières extérieures, grand modèle, à partir de TK PS/PC 1811 et à...

Kit charnière extérieure, pour modifier un couvercle de boîtier en volet rabattable. y compris 2...

Liste de surveillance

Détails

Rail normalisé AK NS35-250

Dimensions : 48 x 250 x 30,5 mm
Référence produit: 56273501

pour boitier à partir de 300 x 300 mm, longueur 250 mm, entretoises...

Rail normalisé selon DIN EN 60715, 35 x 7,5 mm

Liste de surveillance

Détails

Kit de pattes de fixation murale AK ABL-ES

Dimensions : 110 x 40 x 20 mm
Référence produit: 79300401

Kit = 4 unités

Pattes de fixation murale en inox, pour montage de boîtiers sur surfaces planes, orientables à 0 °,...

Liste de surveillance

Détails

Plaque de montage AK MPI 4

Dimensions : 240 x 540 x 4 mm
Référence produit: 79500401

AKL / AKi 4

Plaque de montage en isolant à laminage mélamine, épaisseur 4 mm, livré avec vis de fixation, gris

Liste de surveillance

Détails

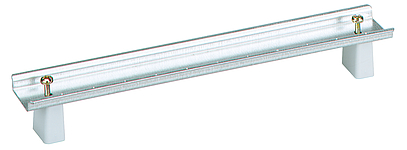

Rail normalisé NS35-216/3

Dimensions : 35 x 216 x 22,5 mm
Référence produit: 79503001

Fixation au sol universelle, avec vis de fixation, Longueur 216 mm

Rail normalisé selon DIN EN 60715, 35 x 7,5 mm

Liste de surveillance

Détails

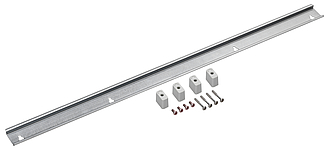

Rail normalisé AK NS35-556

Dimensions : 48 x 556 x 30,5 mm
Référence produit: 79506001

Fixation au sol universelle, avec vis de fixation, Longueur 556 mm

Rail normalisé selon DIN EN 60715, 35 x 7,5 mm

Liste de surveillance

Détails

Flasques AKi ABF 2

Dimensions : 300 x 91 x 15 mm
Référence produit: 79605001

lisse à auto percement

Flasques, pour le montage sur les composantes du système de boîtiers AKi sur façades larges de 300...

Liste de surveillance

Détails

Paroi de séparation AK TW

Dimensions : 290 x 193 x 17 mm
Référence produit: 79791001

Paroi de séparation, pour intégration dans les composants du système de boîtier AK (jusqu'à 04/15)...

Liste de surveillance

Détails

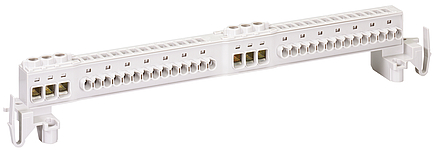

Barrette de bornes AK 14 PEN-SL

Dimensions : 286 x 60 x 50 mm
Référence produit: 79031701

Barrette de bornes PT/N à un étage avec resp., bornes à vis par...

Rail de raccordement PE/N sans vis, pour montage dans des petits coffrets de distribution AK à...

Liste de surveillance

Détails

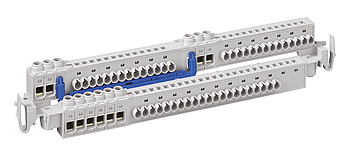

Barrette de bornes AK 28 PEN-SL

Dimensions : 300 x 50 x 55 mm
Référence produit: 79032701

barrette de bornes PT/N à deux étages avec resp., 6 bornes à cages...

Rail de raccordement PE/N sans vis, pour montage dans des petits coffrets de distribution AK à...

Liste de surveillance

Détails

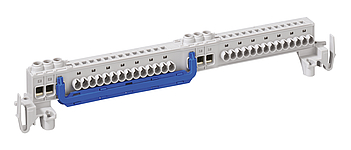

Barrette de bornes AK N-SL

Dimensions : 300 x 90 x 60 mm
Référence produit: 79031801

Barrette de bornes Neutre à un étage, avec 4 bornes à vis 2,5 mm² -...

Rail de raccordement PE/N sans vis, pour montage dans des petits coffrets de distribution AK à...

Liste de surveillance

Détails
