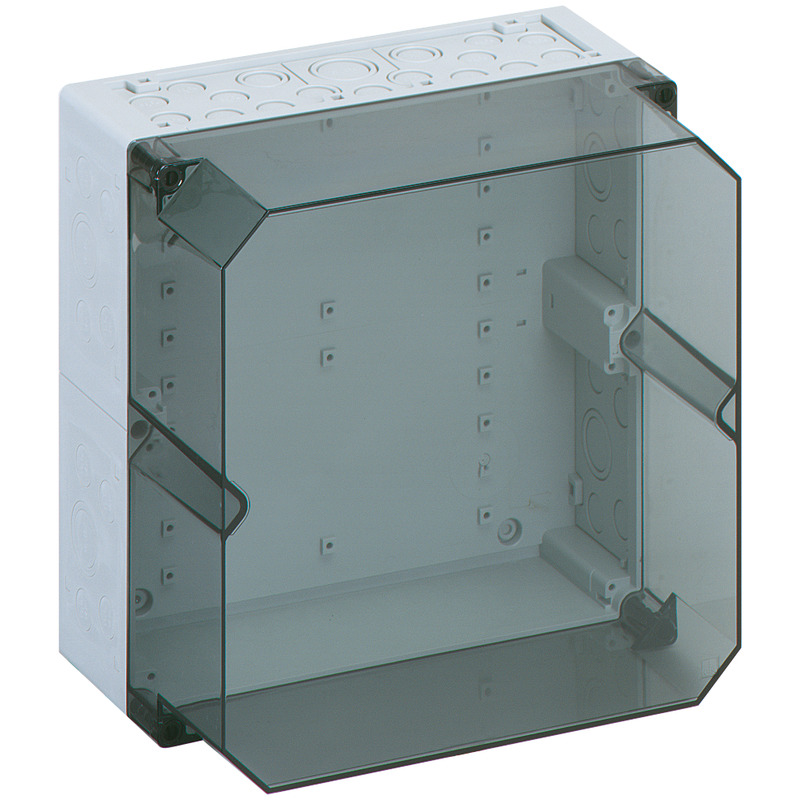

Boite vide

AKL 2-th

Référence produit: 74690201 | Dimensions: 300 x 300 x 209 mm

Boite vide, avec indice de protection IP65, Polystyrène, U_i=690V AC, U_i=1000V DC, points de fixation internes, pour installations standard en intérieur

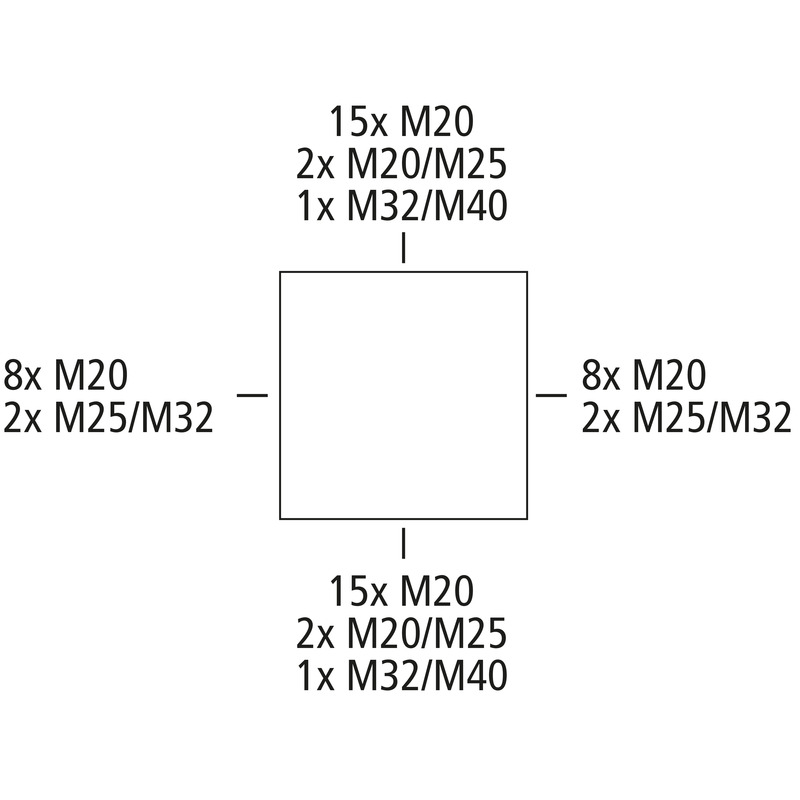

Boîtiers: Polystyrène, Couvercle: Polycarbonate, transparent, Membranes extractibles, M20/M25/M32/M40, (56 latéral)

Accessoires joints:
10 Passe-câbles à double membrane IP66 M20 Plage d'étanchéité 7 - 12 mm, 2 Passe-câbles à double membrane IP66 M25 Plage d'étanchéité 9 - 16 mm, 2 Passe-câbles à double membrane M32 Plage d'étanchéité 14 - 21 mm, 1 Passe-câbles à double membrane IP66 M40 Plage d'étanchéité 19 - 28 mm

Accès à un produit industriel https://www.spelsberg.fr/p/74790201/

Propriétés électriques

Tension nominale d'isolement CA	690 V
Tension nominale d'isolement CC	1000 V
Classe de protection	II
Type de protection	IP65
UL Type Rating	n.i.

Couleurs

Couleur de la partie supérieure	transparent

Dimensions

Largeur	300 mm
Longueur	300 mm
Hauteur	209 mm
Poids	2.14 kg

Propriétés du matériel

Résistant aux UV	non
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK07
Plombable	oui
Juxtaposable	oui
Type de la pièce supérieure	Couvercle
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C
Lieu d’installation	Zone intérieure

Sales Information

EAN	4013902071272
Packing Unit Code	CT
ETIM Class	EC000261
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polystyrène
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (591 Ko)
Plan dimensionnel	dxf (7 Mo)
Plan dimensionnel	dwg (1 Mo)
Plan dimensionnel	jpg (954 Ko)

Certificat

CE Explication DE/EN/FR	pdf (81 Ko)
UKCA Explication EN	pdf (49 Ko)

Accessoires

Kit charnière extérieure ASS-gro

Dimensions : 140 x 120 x 20 mm
Référence produit: 19000501

Charnières extérieures, grand modèle, à partir de TK PS/PC 1811 et à...

Kit charnière extérieure, pour modifier un couvercle de boîtier en volet rabattable. y compris 2...

Liste de surveillance

Détails

Rail normalisé AK NS35-250

Dimensions : 48 x 250 x 30,5 mm
Référence produit: 56273501

pour boitier à partir de 300 x 300 mm, longueur 250 mm, entretoises...

Rail normalisé selon DIN EN 60715, 35 x 7,5 mm

Liste de surveillance

Détails

Kit de pattes de fixation murale AK ABL-ES

Dimensions : 110 x 40 x 20 mm
Référence produit: 79300401

Kit = 4 unités

Pattes de fixation murale en inox, pour montage de boîtiers sur surfaces planes, orientables à 0 °,...

Liste de surveillance

Détails

Plaque de montage AK MPI 2

Dimensions : 240 x 240 x 4 mm
Référence produit: 79500201

AKL / AKi 2-4

Plaque de montage en isolant à laminage mélamine, épaisseur 4 mm, livré avec vis de fixation, gris

Liste de surveillance

Détails

Rail normalisé NS35-216/3

Dimensions : 35 x 216 x 22,5 mm
Référence produit: 79503001

Fixation au sol universelle, avec vis de fixation, Longueur 216 mm

Rail normalisé selon DIN EN 60715, 35 x 7,5 mm

Liste de surveillance

Détails

Flasques AK ABF 2

Dimensions : 300 x 90 x 15 mm
Référence produit: 79505001

lisse à auto percement

Flasques, pour le montage sur les composants du système de boîtiers AK (jusqu'à 04/15) sur façades...

Liste de surveillance

Détails

Paroi de séparation AK TW

Dimensions : 290 x 193 x 17 mm
Référence produit: 79791001

Paroi de séparation, pour intégration dans les composants du système de boîtier AK (jusqu'à 04/15)...

Liste de surveillance

Détails

Barrette de bornes AK 14 PEN-SL

Dimensions : 286 x 60 x 50 mm
Référence produit: 79031701

Barrette de bornes PT/N à un étage avec resp., bornes à vis par...

Rail de raccordement PE/N sans vis, pour montage dans des petits coffrets de distribution AK à...

Liste de surveillance

Détails

Barrette de bornes AK 28 PEN-SL

Dimensions : 300 x 50 x 55 mm
Référence produit: 79032701

barrette de bornes PT/N à deux étages avec resp., 6 bornes à cages...

Rail de raccordement PE/N sans vis, pour montage dans des petits coffrets de distribution AK à...

Liste de surveillance

Détails

Barrette de bornes AK N-SL

Dimensions : 300 x 90 x 60 mm
Référence produit: 79031801

Barrette de bornes Neutre à un étage, avec 4 bornes à vis 2,5 mm² -...

Rail de raccordement PE/N sans vis, pour montage dans des petits coffrets de distribution AK à...

Liste de surveillance

Détails

Données CAO

Données CAO	Télécharger les données CAO 3D

Texte du produit

Connectez-vous à mySpelsberg pour télécharger les textes d’offres. Connexion mySpelsberg

Produits similaires

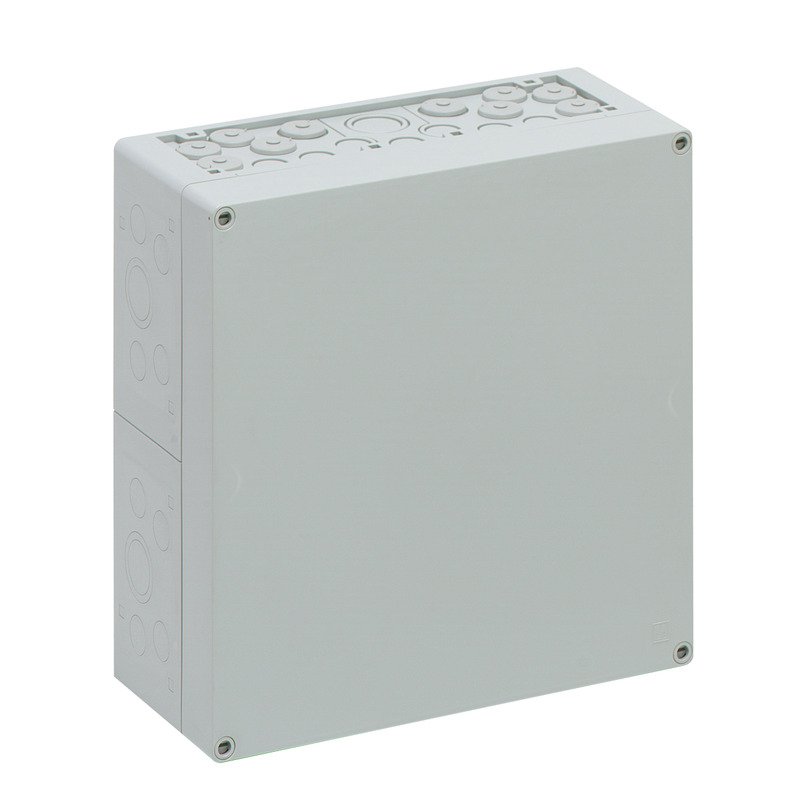

Boite vide AKL 2-g

Dimensions : 300 x 300 x 132 mm
Référence produit: 74040201

Boîtiers: Polystyrène, Couvercle: Polystyrène, gris, Membranes...

Boite vide, avec indice de protection IP65, Polystyrène, U_i=690V AC, U_i=1000V DC, points de fixation...

Liste de surveillance

Détails

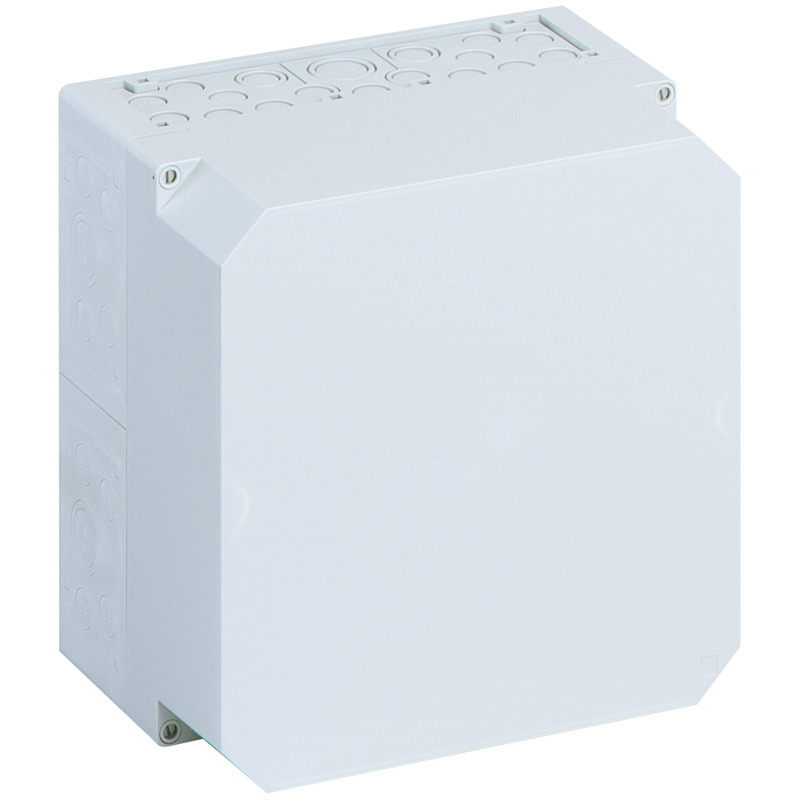

Boite vide AKL 2-gh

Dimensions : 300 x 300 x 209 mm
Référence produit: 74290201

Boîtiers: Polystyrène, Couvercle: Polystyrène, gris, Membranes...

Boite vide, avec indice de protection IP65, Polystyrène, U_i=690V AC, U_i=1000V DC, points de fixation...

Liste de surveillance

Détails

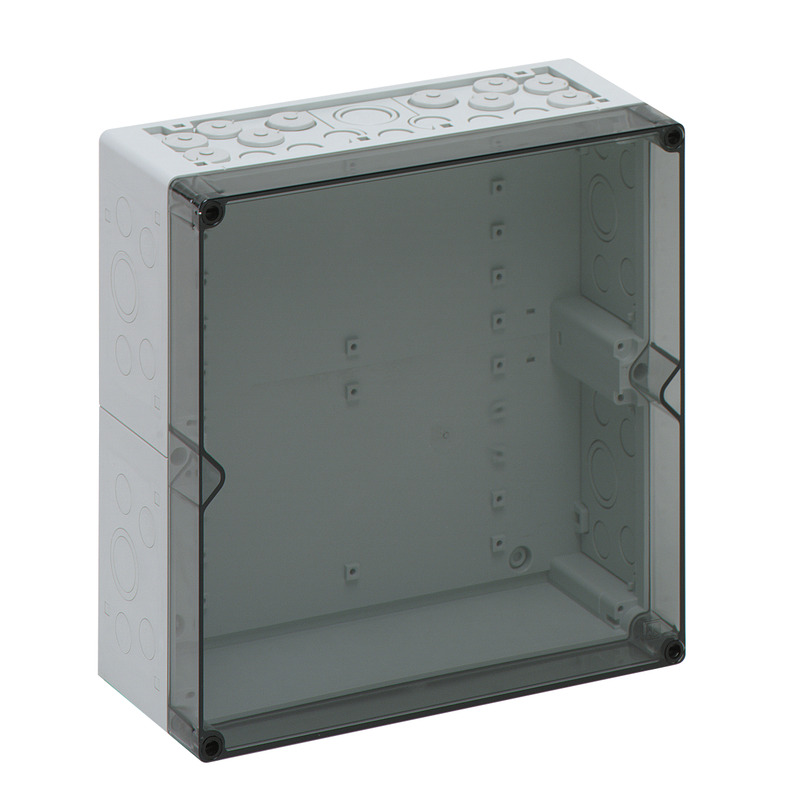

Boite vide AKL 2-t
