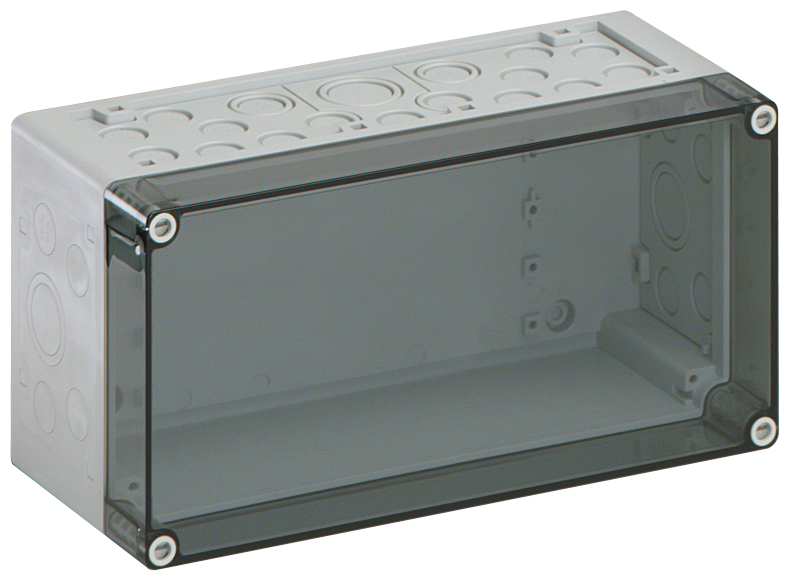

Boite vide

AKL 1-t

Référence produit: 74400101 | Dimensions: 300 x 150 x 132 mm

Boite vide, avec indice de protection IP65, Polystyrène, U_i=690V AC, U_i=1000V DC, points de fixation internes, pour installations standard en intérieur

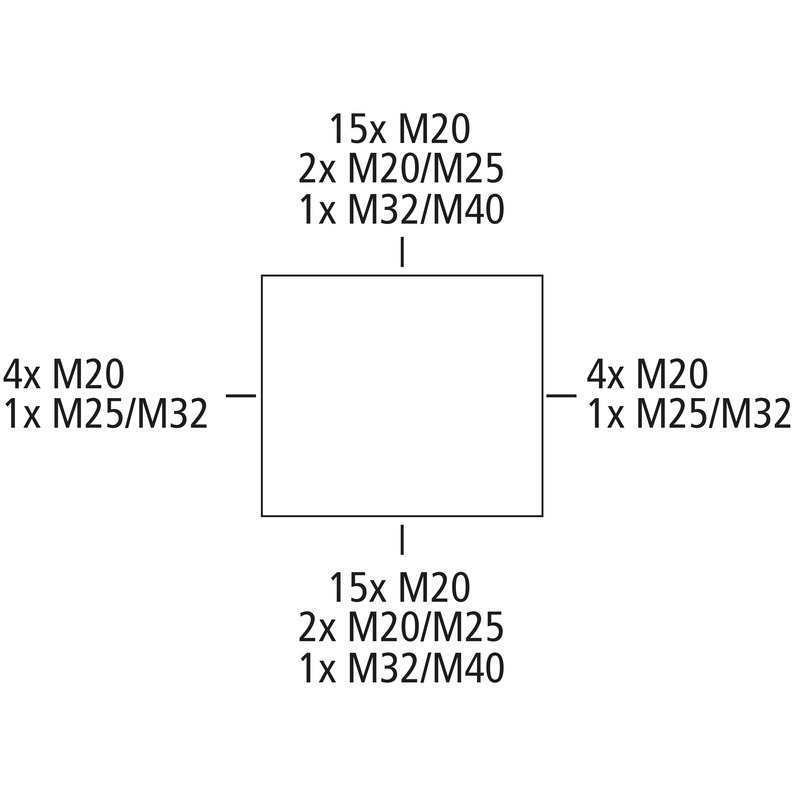

Boîtiers: Polystyrène, Couvercle: Polycarbonate, transparent, Membranes extractibles, M20/M25/M32/M40, (46 latéral)

Accessoires joints:
10 Passe-câbles à double membrane IP66 M20 Plage d'étanchéité 7 - 12 mm, 2 Passe-câbles à double membrane IP66 M25 Plage d'étanchéité 9 - 16 mm, 2 Passe-câbles à double membrane M32 Plage d'étanchéité 14 - 21 mm, 1 Passe-câbles à double membrane IP66 M40 Plage d'étanchéité 19 - 28 mm

Accès à un produit industriel https://www.spelsberg.fr/p/74500101/

Propriétés électriques

Tension nominale d'isolement CA	690 V
Tension nominale d'isolement CC	1000 V
Classe de protection	II
Type de protection	IP65
UL Type Rating	n.i.

Couleurs

Couleur de la partie supérieure	transparent

Dimensions

Largeur	300 mm
Longueur	150 mm
Hauteur	132 mm
Poids	0.8566 kg

Propriétés du matériel

Résistant aux UV	non
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK07
Plombable	oui
Juxtaposable	oui
Type de la pièce supérieure	Couvercle
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C
Lieu d’installation	Zone intérieure

Sales Information

EAN	4013902071258
Packing Unit Code	CT
ETIM Class	EC000261
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polystyrène
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (1 Mo)
Plan dimensionnel	dxf (7 Mo)
Plan dimensionnel	dwg (1 Mo)
Plan dimensionnel	jpg (1 Mo)

Certificat

UKCA Explication EN	pdf (49 Ko)
CE Explication DE/EN/FR	pdf (81 Ko)
