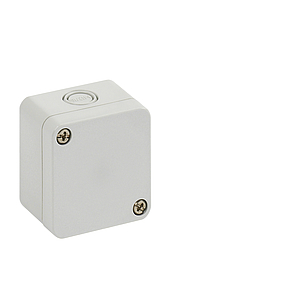

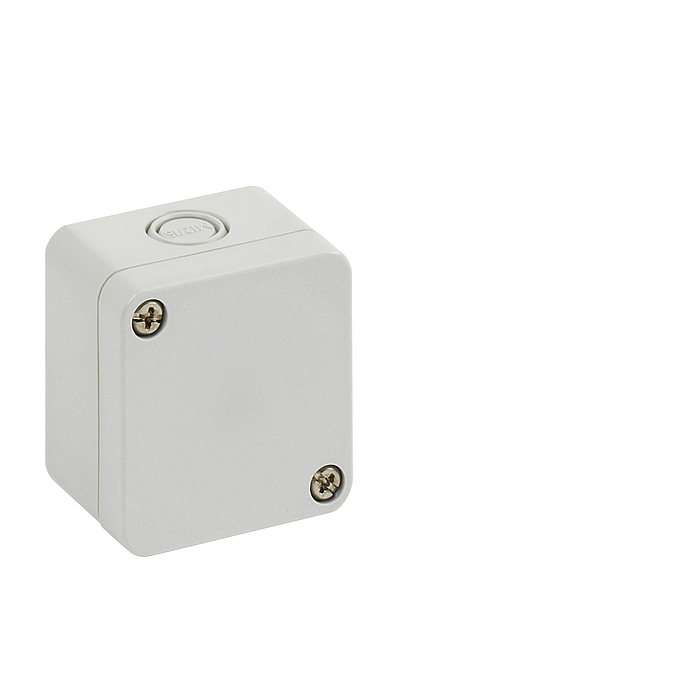

Boite vide

TK PC 55-4-m

Référence produit: 12745501 | Dimensions: 52 x 50 x 35 mm

Boite vide, avec indice de protection IP66, Polycarbonate, Certifié selon UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), U_i=690V AC, U_i=1000V DC, points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

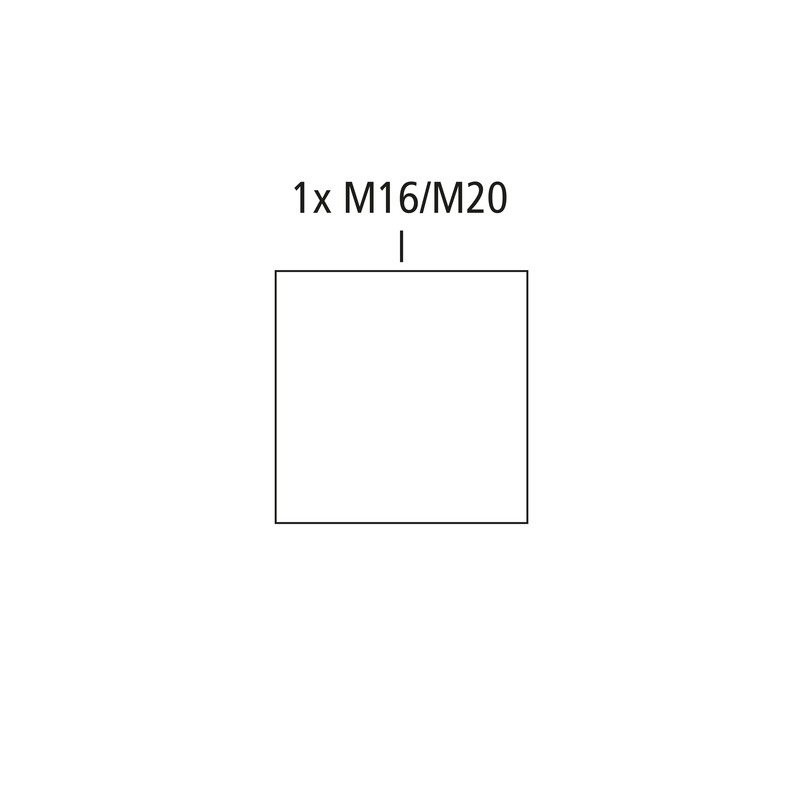

Boîtiers: Polycarbonate, gris, Couvercle: Polycarbonate, renforcé aux fibres de verre, gris, Membranes extractibles, M12/M16, (1 latéral)

Propriétés électriques

Tension nominale d'isolement CA	690 V
Tension nominale d'isolement CC	1000 V
Classe de protection	II
Type de protection	IP66
UL Type Rating	4X, 12/12K

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	52 mm
Longueur	50 mm
Hauteur	35 mm
Poids	0.039 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Couple de la vis du couvercle	1.2 Nm
Juxtaposable	oui
Type de la pièce supérieure	Couvercle
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902901210
Packing Unit Code	C62
ETIM Class	EC000261
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES	pdf (528 Ko)
Instructions de montage DE/EN/FR/ES	pdf (146 Ko)

Fiche cotée

Plan dimensionnel	pdf (165 Ko)
Plan dimensionnel	dxf (610 Ko)
Plan dimensionnel	dwg (137 Ko)
Plan dimensionnel	jpg (1.012 Ko)

Certificat

DLG Homologation DE	pdf (2 Mo)
CE Explication DE/EN/PL	pdf (139 Ko)
CE Explication DE/EN/FR	pdf (136 Ko)
DNV Certificat EN	pdf (198 Ko)
UL Certificat (UL50/UL50E) EN	pdf (308 Ko)
UKCA Explication EN	pdf (165 Ko)
DLG Homologation EN	pdf (2 Mo)
