nouveau

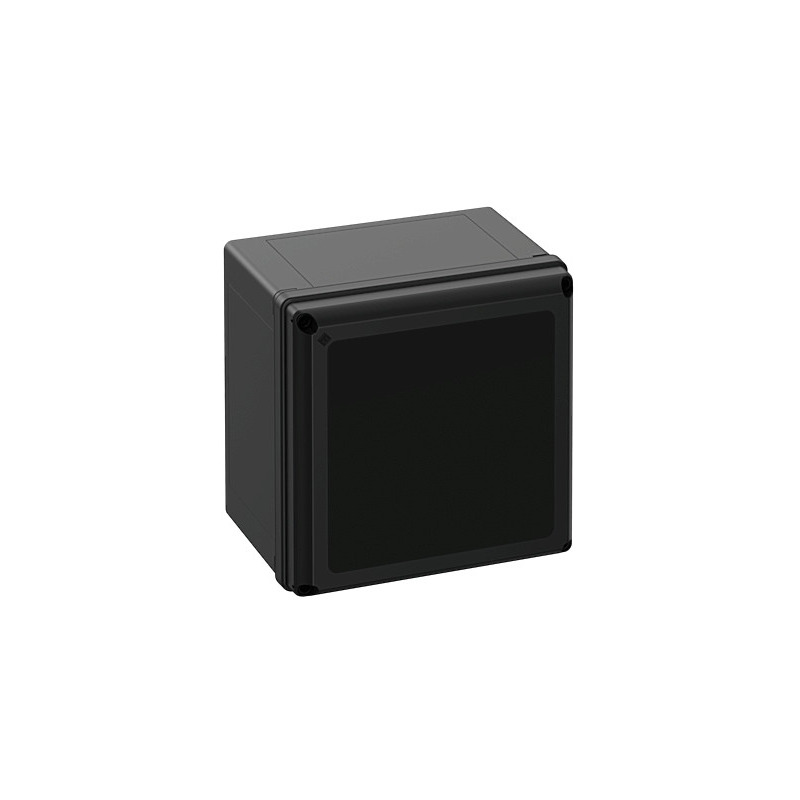

Boite vide

GEOS-L 3030-22-o/sw

Référence produit: 74273301 | Dimensions: 300 x 300 x 226 mm

Boîtier vide, convenant à une installation dans des environnements difficiles et dans des espaces extérieurs non protégés, boîtier : polycarbonate renforcé par des fibres de verre, noir, simil. RAL 9005, couvercle : polycarbonate

avec couvercle noir

Propriétés électriques

Tension nominale d'isolement CA 1000 V
Tension nominale d'isolement CC 1500 V
Classe de protection II
Type de protection IP66/IP67/IP69
ventilé non
UL Type Rating 4X, 12/12K

Couleurs

Couleur de la partie inférieure noir
Couleur de la partie supérieure noir

Dimensions

Largeur 300 mm
Longueur 300 mm
Hauteur 226 mm
Longueur intérieure 271 mm
Largeur intérieure 271 mm
Hauteur intérieure 204 mm
Poids 2.76 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Combustibilité selon UL 50/UL 746C comparable à du 5 VA
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK09
Plombable oui
Variante à bride non
Juxtaposable oui
avec points de fixation dans le couvercle oui
Type de la pièce supérieure Couvercle

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure non protégée

Sales Information

EAN 4013902667093
Packing Unit Code CT
ETIM Class EC000261
Numéro de tarif des douanes 85389099

Matériau

Matériau de la partie inférieure Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure Polycarbonate
Matériau de l’entrée non pertinent
Matériau d'étanchéité Silicone
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre

Certificats

Marque de contrôle UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Marque de contrôle UL-EU (EN 62208)
Marque de contrôle UL-EU (EN 61439-1/-2)
Marque de contrôle UL-EU (EN 61439-1/-3)
Marque de contrôle UL-EU (EN 61439-1 & EN IEC 61439-7)
Marque de contrôle DLG (résistance à l’ammoniac)
Marque de contrôle DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage pdf (2 Mo)

Fiche cotée

Plan dimensionnel pdf (627 Ko)
Plan dimensionnel dwg (1 Mo)
Plan dimensionnel dxf (8 Mo)
Plan dimensionnel jpg (1 Mo)

Certificat

CE Explication DE/EN/FR pdf (62 Ko)
DNV Certificat EN pdf (205 Ko)
UL-EU Certificat (EN 62208) EN pdf (256 Ko)
UL-EU Certificat (EN 61439-3) EN pdf (258 Ko)
DLG Homologation EN pdf (936 Ko)
UL Certificat (UL50 / UL50E) EN pdf (279 Ko)
Déclaration du fabricant DE/EN pdf (680 Ko)
DLG Homologation DE pdf (703 Ko)
UL-EU Certificat (EN 61439-2) EN pdf (286 Ko)
CE Explication DE/EN/PL pdf (75 Ko)
UL-EU Certificat (EN 61439-7) EN pdf (258 Ko)

Accessoires

Plaque de montage GEOS MPI-3030

  • Dimensions : 250 x 250 x 5 mm
  • Référence produit: 72000301

pour GEOS-L/-S 3030-18/-22



Plaque de montage en matière isolante, livré avec vis de fixation, pour montage au sol, montage en...



Plaque de montage GEOS MPS-3030

  • Dimensions : 250 x 250 x 2 mm
  • Référence produit: 72001301

pour GEOS-L/-S 3030-18/-22



Plaque de montage en tôle d'acier, y compris vis de fixation, pour montage au sol, montage en option...



Rail normalisé GEOS NS35-250

  • Dimensions : 35 x 250 x 7,5 mm
  • Référence produit: 72003101

pour GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, longueur 250 mm,...



Rail normalisé conforme à la norme DIN EN 60715, largeur de 35 mm, hauteurs de 7,5 et 15 mm, vis de...



Support de montage GEOS MH-22

  • Dimensions : 39 x 75 x 155,5 mm
  • Référence produit: 72002301

pour GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...



Kit de support de montage, pour le montage sans outils de rails DIN 35 x 7,5 mm et de plaques de...



Rail normalisé GEOS NS35/15-250

  • Dimensions : 35 x 250 x 15 mm
  • Référence produit: 72003601

pour GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, longueur 250 mm,...



Rail normalisé conforme à la norme DIN EN 60715, largeur de 35 mm, hauteurs de 7,5 et 15 mm, vis de...



Kit de support de montage GEOS MH-22 NS35/15

  • Dimensions : 39 x 75 x 155,5 mm
  • Référence produit: 72002501

pour GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...



Kit de supports de montage, pour le montage sans outil de rails normalisés DIN 35 x 15 mm et de...



Rail normalisé GEOS NS35-200

  • Dimensions : 35 x 200 x 7,5 mm
  • Référence produit: 72008101

pour GEOS-L/-S 3030, GEOS-L/-S 3040, longueur 200 mm, hauteur 7,5 mm



Rail normalisé conforme à la norme DIN EN 60715, largeur de 35 mm, vis de fixation incluses, servant...



Kit de support de montage GEOS MHU-22

  • Dimensions : 39 x 75 x 155,5 mm
  • Référence produit: 72002701

pour GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...



Kit de supports de montage universels, servant au montage de rails normalisés GEOS NS 35-200 à 400 à...



Paroi de séparation GEOS-L TW 30-22

  • Dimensions : 270 x 156 x 2,5 mm
  • Référence produit: 72103301

pour GEOS-L 3030-22, GEOS-L 3040-22



Paroi de séparation en isolant pour boîtier vide, avec support, pour division intérieure des...



Kit de support de montage GEOS-L MHH-22

  • Dimensions : 39 x 75 x 163 mm
  • Référence produit: 72102301

pour GEOS-L 3030-22, GEOS-L 3040-22, GEOS-L 4050-22



Kit de supports de montage, pour montage sans outil de rails normalisés 35 x 7,5 mm et plaques de...



Plaque de montage GEOS-L EP-3030

  • Dimensions : 276 x 276 x 4 mm
  • Référence produit: 72101301

pour GEOS-L 3030-18/-22



Plaque de montage en isolant pour boîtier vide, avec vis de fixation, pour utilisation individuelle,...



Protection contre les contacts GEOS-L BSA 3030-1

  • Dimensions : 276 x 276 x 2 mm
  • Référence produit: 72105101

1 rangée, 12 modules, pour le montage dans le boîtier vide GEOS-L 3030



Protection contre le contact pour appareils encastrables en série, incl. vis de fixation, pour le...



Plaque de montage GEOS-L EPD-3030

  • Dimensions : 276 x 276 x 4 mm
  • Référence produit: 72101601

pour GEOS-L 3030-18/-22



Plaque de montage en isolant pour montage à l’intérieur du couvercle des boîtiers vides, avec vis de...



Jeu de vis de couvercle GEOS-L DS

  • Dimensions : 110 x 80 x 40 mm
  • Référence produit: 72104001

de remplacement pour boîtier vide GEOS-L 3030/3040



Kit de vis de couvercle Boîtier vide



Kit de fermeture rapide GEOS-L SV

  • Dimensions : 130 x 80 x 20 mm
  • Référence produit: 72104201

de remplacement pour boîtier vide GEOS-L 3030/3040



Kit de fermeture rapide Boîtier vide



Jeu de vis de couvercle GEOS-L DS/DK

  • Dimensions : 214 x 111 x 20 mm
  • Référence produit: 72104401

pour boîtier vide GEOS-L 3030/3040



Kit de vis de couvercle avec fonction de sécurisation pour boitier vide GEOS-L 3030/3040, forme de...



Sécurité contre la perte du couvercle GEOS-L DVS

  • Dimensions : 120 x 170 x 10 mm
  • Référence produit: 72103701

Pour sécurisation de couvercle dans le cas de boîtiers vides GEOS,...



Sécurité contre la perte du couvercle en acier inoxydable avec vis de fixation, possibilité d'un...



Languette de fixation extérieure GEOS ABL-10

  • Dimensions : 20 x 94 x 10 mm
  • Référence produit: 72002001

Distance par rapport au mur 10 mm



Kit de brides de fixation extérieure en plastique, Montage possible selon un angle de 0°, 45° ou...



Languette de fixation extérieure GEOS ABL-40

  • Dimensions : 20 x 95 x 40 mm
  • Référence produit: 72002101

Distance par rapport au mur 40 mm



Kit de brides de fixation extérieure en plastique, Montage possible selon un angle de 0°, 45° ou...



Languette de fixation extérieure GEOS ABL-10/ES

  • Dimensions : 35 x 90 x 8,5 mm
  • Référence produit: 72007501

Distance par rapport au mur 10 mm



Kit de languettes de fixation extérieure en acier inoxydable V4A, montage possible à un angle de 0°...



Languette de fixation extérieure GEOS ABL-40/ES

  • Dimensions : 35 x 90 x 38,5 mm
  • Référence produit: 72007601

Distance par rapport au mur 40 mm



Kit de languettes de fixation extérieure en acier inoxydable V4A, montage possible à un angle de 0°...



Kit de fixation de mât GEOS MSS-30

  • Dimensions : 35 x 300 x 40,5 mm
  • Référence produit: 72005001

Montage au niveau du boîtier de 300 mm



Kit de fixation de mât en acier galvanisé à chaud, kit=2 pièces



Kit de brides vissées SRS 60-90

  • Dimensions : 375 x 235 x 20 mm
  • Référence produit: 72004001

pour diamètre de mât de 60 à 90mm



Kit de brides vissées en acier inoxydable V2A, associé au kit de fixation de mât GEOS MSS, kit=2...



Kit de brides vissées SRS 90-150

  • Dimensions : 375 x 235 x 20 mm
  • Référence produit: 72004101

pour diamètre de mât de 90 à 150mm



Kit de brides vissées en acier inoxydable V2A, associé au kit de fixation de mât GEOS MSS, kit=2...



Kit de brides vissées SRS 150-210

  • Dimensions : 375 x 235 x 20 mm
  • Référence produit: 72004201

pour diamètre de mât de 150 à 210 mm



Kit de brides vissées en acier inoxydable V2A, associé au kit de fixation de mât GEOS MSS, kit=2...



Plaque design GEOS DP-3030

  • Dimensions : 294 x 294 x 3 mm
  • Référence produit: 72013001

pour couvercle arrière du boîtier GEOS 3030 en cas d’utilisation de...



Plaque design en acier inoxydable V2A, 1 pièce



Foret étagé LFR

  • Référence produit: 19599501

Ouverture de passage : M16-32, perçage : 16,5-32,5 mm



Foret étagé



Cet article est archivé!

Fraise LFR M40

  • Référence produit: 19540001

Scie cloche pour perceuse à main et à colonnes, version industrielle...



Fraise pour perceuse à main et à colonnes, version industrielle haut de gamme avec plaques de...



Cet article est archivé!

Fraise LFR M50

  • Référence produit: 19550001

Scie cloche pour perceuse à main et à colonnes, version industrielle...



Fraise pour perceuse à main et à colonnes, version industrielle haut de gamme avec plaques de...



Cet article est archivé!

Fraise LFR M63

  • Référence produit: 19563001

Scie cloche pour perceuse à main et à colonnes, version industrielle...



Fraise pour perceuse à main et à colonnes, version industrielle haut de gamme avec plaques de...



Passe-câbles à double membrane DMS M16/sw

  • Dimensions : 20,7 x 20,7 x 13,2 mm
  • Référence produit: 26001601

Plage d'étanchéité 5 - 9 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M20/sw

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26002001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M25/sw

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26002501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M32/sw

  • Dimensions : 36,7 x 36,7 x 14,7 mm
  • Référence produit: 26003201

Plage d'étanchéité 13 - 21 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Presse-étoupes KVR M12 LG-MGM/sw

  • Dimensions : 16,8 x 16,8 x 32 mm
  • Référence produit: 22901201

Plage d'étanchéité 2 - 6,5 mm, Longueur du filetage 12 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, filetage long, M_ x 1,5 mm, avec...



Presse-étoupes KVR M16 LG-MGM/sw

  • Dimensions : 22 x 22 x 35 mm
  • Référence produit: 22901601

Plage d'étanchéité 4 - 10 mm, Longueur du filetage 12 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, filetage long, M_ x 1,5 mm, avec...



Presse-étoupes KVR M20 LG-MGM/sw

  • Dimensions : 26,5 x 26,5 x 42 mm
  • Référence produit: 22902001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 15 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, filetage long, M_ x 1,5 mm, avec...



Presse-étoupes KVR M25 LG-MGM/sw

  • Dimensions : 31,2 x 31,2 x 48 mm
  • Référence produit: 22902501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 15 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, filetage long, M_ x 1,5 mm, avec...



Presse-étoupes KVR M32 LG-MGM/sw

  • Dimensions : 40 x 40 x 54 mm
  • Référence produit: 22903201

Plage d'étanchéité 11 - 21 mm, Longueur du filetage 15 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, filetage long, M_ x 1,5 mm, avec...



Presse-étoupes KVR M40 LG-MGM/sw

  • Dimensions : 50 x 50 x 61 mm
  • Référence produit: 22904001

Plage d'étanchéité 16 - 28 mm, Longueur du filetage 18 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, filetage long, M_ x 1,5 mm, avec...



Presse-étoupes KVR M50 LG-MGM/sw

  • Dimensions : 60 x 60 x 68 mm
  • Référence produit: 22905001

Plage d'étanchéité 21 - 34,5 mm, longueur du filetage 13 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, filetage long, M_ x 1,5 mm, avec...



Pastille de ventilation BST M20/sw

  • Dimensions : 25,2 x 11,9 x 25,2 mm
  • Référence produit: 26202001

noir



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...



Données CAO

Données CAO Télécharger les données CAO 3D

Votre requête

Vos informations

Données de la société

Format CAO

Texte du produit

Produits similaires

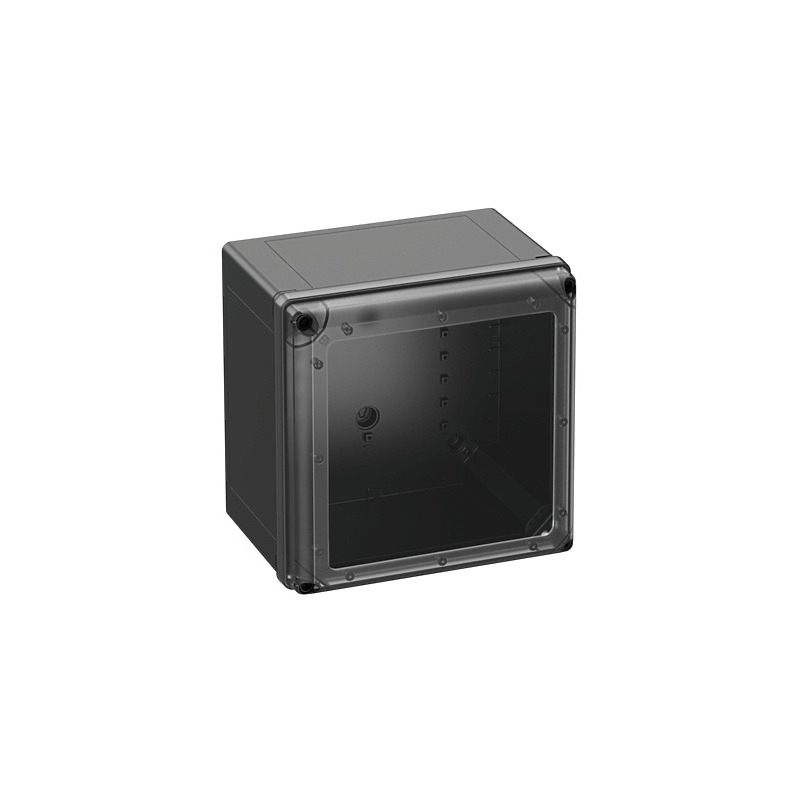

nouveau Boite vide - GEOS-L 3030-22-to/sw

Boite vide GEOS-L 3030-22-to/sw

  • Dimensions : 300 x 300 x 226 mm
  • Référence produit: 74173301

avec porte transparente



Boîtier vide, convenant à une installation dans des environnements difficiles et dans des espaces...



Votre accès direct à nos experts

Vous avez des questions à propos du produit et souhaiteriez obtenir des conseils ?
Ici, vous pouvez nous laisser directement un message en faisant référence au produit.

Écrire un message
Ajouter un produit à des listes de surveillance

Listes de surveillance existantes

Nouvelle liste de surveillance

Organiser une liste de surveillance
