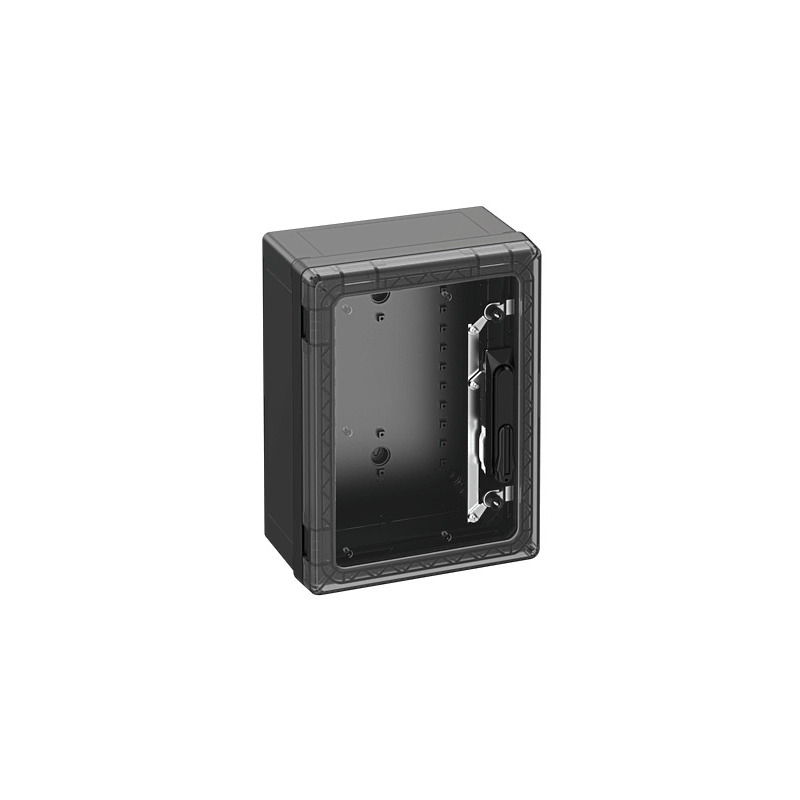

Coffret
Référence produit: 76143401 | Dimensions: 300 x 400 x 180 mm
Armoire de commande, convenant à une installation dans des environnements difficiles et dans des espaces extérieurs non protégés, boîtier et cadre : polycarbonate renforcé par des fibres de verre, noir, simil. RAL 9005, porte : polycarbonate.
Levier pivotant servant à la préhension de demi-cylindres profilés conforme à la norme DIN 18252
avec porte transparente
| Tension nominale d'isolement CA | 1000 V |
|---|---|
| Tension nominale d'isolement CC | 1500 V |
| Classe de protection | II |
| Type de protection | IP66/IP67/IP69 |
| ventilé | non |
| UL Type Rating | 4X, 12/12K |
| Couleur de la partie inférieure | noir |
|---|---|
| Couleur de la partie supérieure | transparent |
| Largeur | 300 mm |
|---|---|
| Longueur | 400 mm |
| Hauteur | 180 mm |
| Longueur intérieure | 371 mm |
| Largeur intérieure | 271 mm |
| Hauteur intérieure | 158 mm |
| Poids | 3.405 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Combustibilité selon UL 50/UL 746C | comparable à du 5 VA |
| Classe d'inflammabilité selon UL94 | V2 |
| Résistance du filament selon EN 60695-2-11 | 960 °C |
| Type de fixation | Montage mural |
|---|---|
| Résistance aux chocs | IK09 |
| Plombable | oui |
| Variante à bride | non |
| Juxtaposable | non |
| Système de verrouillage | 2 points, levier pivotant |
| avec points de fixation dans le couvercle | oui |
| Type de la pièce supérieure | Porte |
| Bouchon | sans |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |
| Lieu d’installation | zone extérieure non protégée |
| EAN | 4013902679959 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Numéro de tarif des douanes | 85389099 |
| Matériau de la partie inférieure | Polycarbonate, renforcé aux fibres de verre |
|---|---|
| Matériau de la partie supérieure | Polycarbonate |
| Matériau de l’entrée | non pertinent |
| Matériau d'étanchéité | Silicone |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
| Marque de contrôle | UL-EU (EN 62208) |
|---|---|
| Marque de contrôle | UL-EU (EN 61439-1/-2) |
| Marque de contrôle | UL-EU (EN 61439-1/-3) |
| Marque de contrôle | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Marque de contrôle | DLG (résistance à l’ammoniac) |
| Marque de contrôle | DNV (classe : navires et installations Offshore) |
| Plan dimensionnel | pdf (3 Mo) |
|---|---|
| Plan dimensionnel | dwg (3 Mo) |
| Plan dimensionnel | dxf (16 Mo) |
| Plan dimensionnel | jpg (1 Mo) |
Garniture de cadenas pour levier pivotant GEOS-S SGA-2
Profilés cylindriques pour armoires de commande GEOS-S avec levier pivotant
Garniture de cadenas pour levier pivotant GEOS-S SGA-DB/3
Profilés cylindriques pour armoires de commande GEOS-S avec levier pivotant
Plaque de montage en matière isolante, livré avec vis de fixation, pour montage au sol, montage en...
Plaque de montage en tôle d'acier, y compris vis de fixation, pour montage au sol, montage en option...
Rail normalisé conforme à la norme DIN EN 60715, largeur de 35 mm, hauteurs de 7,5 et 15 mm, vis de...
Rail normalisé conforme à la norme DIN EN 60715, largeur de 35 mm, hauteurs de 7,5 et 15 mm, vis de...
Kit de support de montage, pour le montage sans outils de rails DIN 35 x 7,5 mm et de plaques de...
Kit de supports de montage universels, servant au montage de rails normalisés GEOS NS 35-200 à 400 à...
Paroi de séparation en isolant pour armoires de commande, avec support, pour division intérieure des...
Paroi de séparation en isolant pour armoires de commande, avec support, pour division intérieure des...
Porte intérieure en matière isolante pour montage en armoires de commande GEOS, avec matériel de...
Module de protection contre les contacts GEOS-S BSM 3040-9
Modules de protection contre les contacts servant au montage sans outil dans les cadres des armoires...
Module de protection contre les contacts GEOS-S BSM 3040
Modules de protection contre les contacts servant au montage sans outil dans les cadres des armoires...
Module de protection contre les contacts GEOS-S BSM 3040-9/2
Modules de protection contre les contacts servant au montage sans outil dans les cadres des armoires...

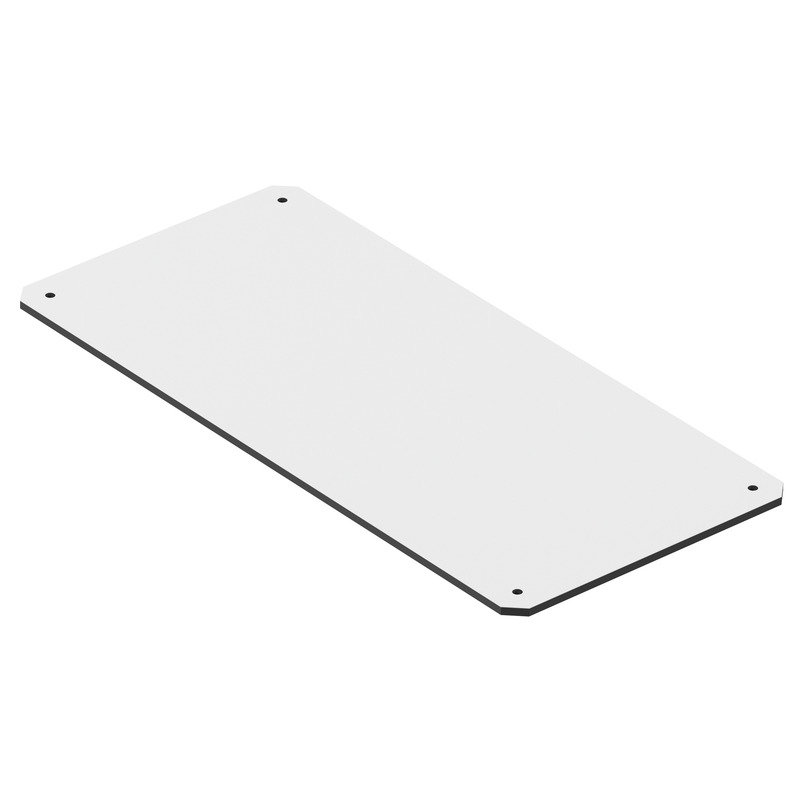

Plaque de montage en isolant pour porte d'armoires de commande GEOS, avec vis de fixation, pour...
