nouveau

Coffret

GEOS-S 5040-22-to/sw

Référence produit: 75175401 | Dimensions: 500 x 400 x 226 mm

Armoire de commande, convenant à une installation dans des environnements difficiles et dans des espaces extérieurs non protégés, boîtier et cadre : polycarbonate renforcé par des fibres de verre, noir, simil. RAL 9005, porte : polycarbonate.
Serrure à loquet rotatif avec insert double barre de 3 mm (remplaçable) conforme à la norme DIN 43668

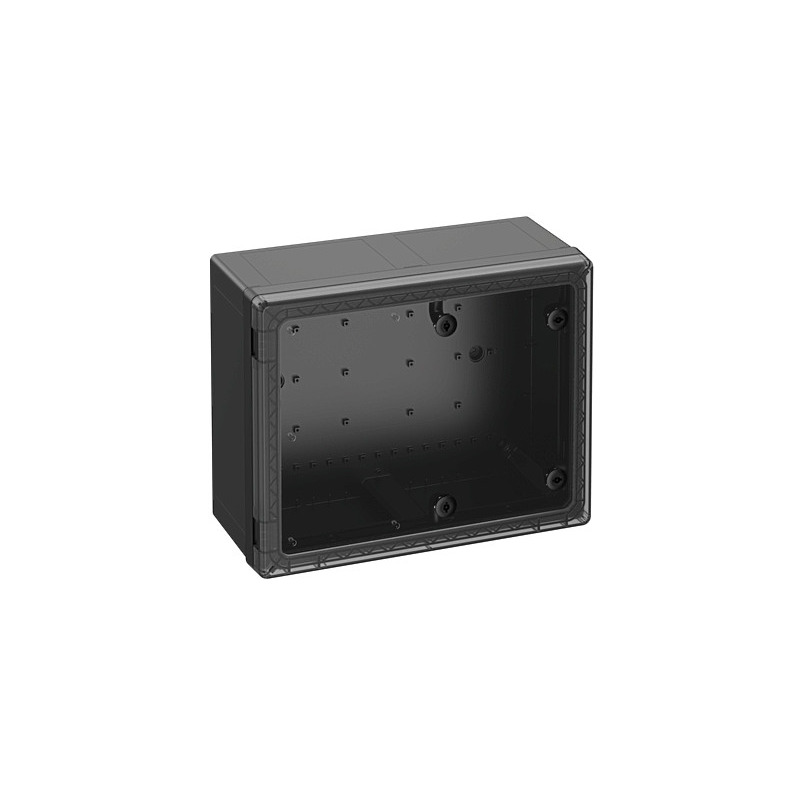

avec porte transparente

Propriétés électriques

Tension nominale d'isolement CA	1000 V
Tension nominale d'isolement CC	1500 V
Classe de protection	II
Type de protection	IP66/IP67/IP69
ventilé	non
UL Type Rating	4X, 12/12K

Couleurs

Couleur de la partie inférieure	noir
Couleur de la partie supérieure	transparent

Dimensions

Largeur	500 mm
Longueur	400 mm
Hauteur	226 mm
Longueur intérieure	371 mm
Largeur intérieure	471 mm
Hauteur intérieure	204 mm
Poids	4.92 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Combustibilité selon UL 50/UL 746C	comparable à du 5 VA
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural
Résistance aux chocs	IK09
Plombable	non
Variante à bride	non
Juxtaposable	non
Système de verrouillage	2 points, verrou tournant
avec points de fixation dans le couvercle	oui
Type de la pièce supérieure	Porte
Bouchon	Double paneton, 3 mm
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure non protégée

Sales Information

EAN	4013902679874
Packing Unit Code	CT
ETIM Class	EC000261
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure	Polycarbonate
Matériau de l’entrée	non pertinent
Matériau d'étanchéité	Silicone
Matériau de la vis pour couvercle	Polyamide, renforcé aux fibres de verre

Certificats

Marque de contrôle	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Marque de contrôle	UL-EU (EN 62208)
Marque de contrôle	UL-EU (EN 61439-1/-2)
Marque de contrôle	UL-EU (EN 61439-1/-3)
Marque de contrôle	UL-EU (EN 61439-1 & EN IEC 61439-7)
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage	pdf (2 Mo)

Fiche cotée

Plan dimensionnel	dwg (4 Mo)
Plan dimensionnel	dxf (20 Mo)
Plan dimensionnel	jpg (1 Mo)
Plan dimensionnel	pdf (2 Mo)

Certificat

UKCA Explication EN	pdf (51 Ko)
UL-EU Certificat (EN 61439-3) EN	pdf (234 Ko)
UL Certificat (UL50 / UL50E) EN	pdf (282 Ko)
UL-EU Certificat (EN 61439-7) EN	pdf (231 Ko)
Déclaration du fabricant DE/EN	pdf (680 Ko)
CE Explication PL	pdf (132 Ko)
CE Explication DE	pdf (129 Ko)
DNV Certificat EN	pdf (205 Ko)
UL-EU Certificat (EN 61439-2) EN	pdf (230 Ko)
UL-EU Certificat (EN 62208) EN	pdf (236 Ko)

Accessoires

Plaque de montage GEOS MPI-4050

Dimensions : 350 x 450 x 5 mm
Référence produit: 72000501

pour GEOS-L/-S 4050-22, GEOS-S 5040-22

Plaque de montage en matière isolante, livré avec vis de fixation, pour montage au sol, montage en...
