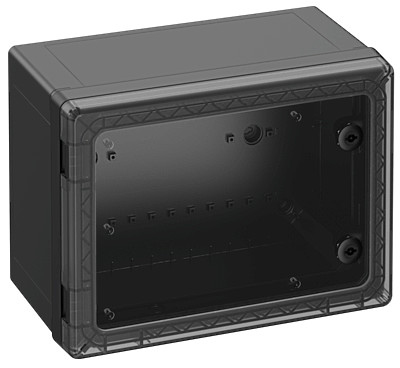

Coffret
Référence produit: 75174301 | Dimensions: 400 x 300 x 226 mm
Armoire de commande, convenant à une installation dans des environnements difficiles et dans des espaces extérieurs non protégés, boîtier et cadre : polycarbonate renforcé par des fibres de verre, noir, simil. RAL 9005, porte : polycarbonate.
Serrure à loquet rotatif avec insert double barre de 3 mm (remplaçable) conforme à la norme DIN 43668
avec porte transparente
| Tension nominale d'isolement CA | 1000 V |
|---|---|
| Tension nominale d'isolement CC | 1500 V |
| Classe de protection | II |
| Type de protection | IP66/IP67/IP69 |
| ventilé | non |
| UL Type Rating | 4X, 12/12K |
| Couleur de la partie inférieure | noir |
|---|---|
| Couleur de la partie supérieure | transparent |
| Largeur | 400 mm |
|---|---|
| Longueur | 300 mm |
| Hauteur | 226 mm |
| Longueur intérieure | 271 mm |
| Largeur intérieure | 371 mm |
| Hauteur intérieure | 204 mm |
| Poids | 3.35 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Combustibilité selon UL 50/UL 746C | comparable à du 5 VA |
| Classe d'inflammabilité selon UL94 | V2 |
| Résistance du filament selon EN 60695-2-11 | 960 °C |
| Type de fixation | Montage mural |
|---|---|
| Résistance aux chocs | IK09 |
| Plombable | non |
| Variante à bride | non |
| Juxtaposable | non |
| Système de verrouillage | 2 points, verrou tournant |
| avec points de fixation dans le couvercle | oui |
| Type de la pièce supérieure | Porte |
| Bouchon | Double paneton, 3 mm |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |
| Lieu d’installation | zone extérieure non protégée |
| EAN | 4013902679836 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Numéro de tarif des douanes | 85389099 |
| Matériau de la partie inférieure | Polycarbonate, renforcé aux fibres de verre |
|---|---|
| Matériau de la partie supérieure | Polycarbonate |
| Matériau de l’entrée | non pertinent |
| Matériau d'étanchéité | Silicone |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
| Marque de contrôle | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| Marque de contrôle | UL-EU (EN 62208) |
| Marque de contrôle | UL-EU (EN 61439-1/-2) |
| Marque de contrôle | UL-EU (EN 61439-1/-3) |
| Marque de contrôle | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Marque de contrôle | DLG (résistance à l’ammoniac) |
| Marque de contrôle | DNV (classe : navires et installations Offshore) |
| Plan dimensionnel | dxf (16 Mo) |
|---|---|
| Plan dimensionnel | jpg (1 Mo) |
| Plan dimensionnel | pdf (1 Mo) |
| Plan dimensionnel | dwg (3 Mo) |
