Zählerverteilung ZVi 6030-K (75952001) Raccordement au réseau jusqu’à 4,6 kVA: Spelsberg

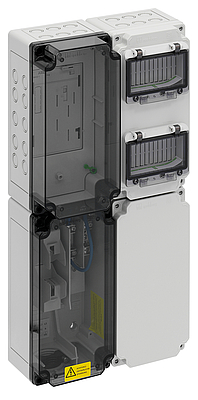

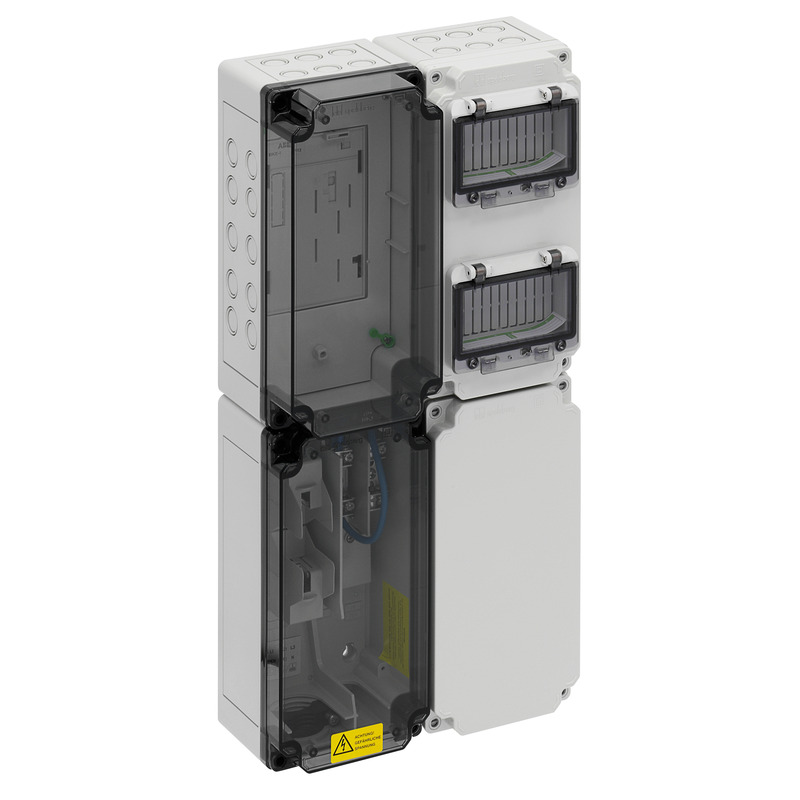

Distributeur de compteur

ZVi 6030-K

Référence produit: 75952001 | Dimensions: 300 x 600 x 162 mm

Distributeur de compteur - compact - en forme de boîtier multiple selon DIN EN 61439-2/-3, avec possibilité de plombage en série, pour montage en saillie, pour raccordement direct au réseau et mesure du courant alternatif dans les zones non mesurées, utilisation selon l'autorisation individuelle de l'opérateur réseau compétent, avec fermeture et bouchon d'isolation, avec bouchons de ventilation joints (IPx4) pour la réduction de l'eau de condensation

Distributeur de compteur - compact -, composé de :, Boîtier de raccordement au réseau, pour les réseaux triphasés 230 V (L1-L2-PE), In=25 A, Imax=63 A, avec borne à prisme, équipé de : 2 x élément de sécurité NH00 (2,5 - 50 mm² AL/CU), 1 x borne PE (2,5 - 50 mm² AL/CU), 1 x logement pour 2 fils, Champ de compteur, avec couvercle transparent, avec 1 BKE-I pour eHZ à courant alternatif, avec câblage de compteur, Boîtier de disjoncteurs avec 2 fenêtres rabattables pour appareils de montage en série (6TE), avec barrette de bornes PE/N, Boîtier vide pour le démontage individuel avec des rails normalisés ou une plaque de montage

Propriétés électriques

Tension nominale d'isolement CA 400 V
Classe de protection II
Type de protection IP54/IP65
UL Type Rating n.i.

Dimensions

Largeur 300 mm
Longueur 600 mm
Hauteur 162 mm
Poids 5.998 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 850 °C

Propriétés mécaniques

Type de fixation Structure
Résistance aux chocs IK07

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902409556
Packing Unit Code CT
ETIM Class EC000248
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre
