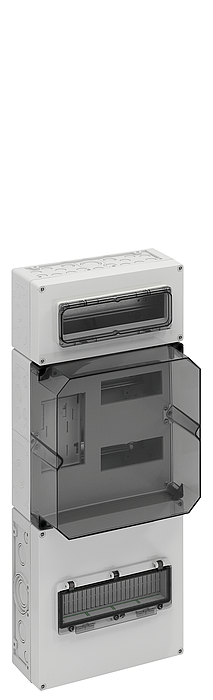

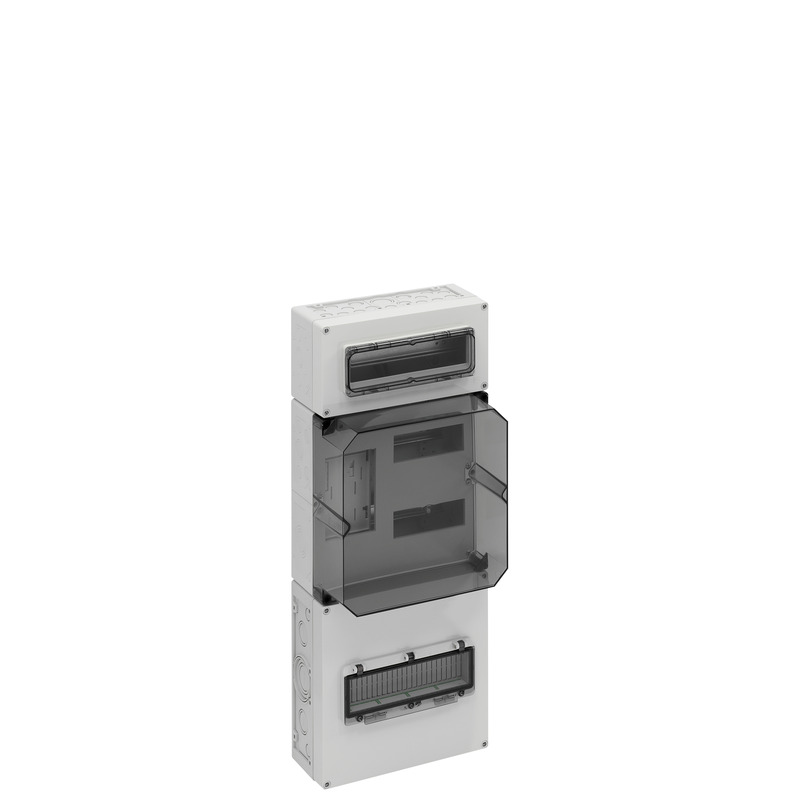

Zählerverteilung ZVi 7530-eHZ (75934001) Distributeurs de compteur: Spelsberg

Distributeur de compteur

ZVi 7530-eHZ

Référence produit: 75934001 | Dimensions: 300 x 750 x 210 mm

Boîtier de raccordement au réseau,

pour les réseaux triphasés 230 V (L1-L2-PE),

In=25 A, Imax=63 A, avec borne à prisme,

équipé de :

2 x élément de sécurité NH00 (2,5 - 50 mm² AL/CU), 1 x borne PE (2,5 - 50 mm² AL/CU), 1 x logement pour 2 fils, avec bouchon de fermeture, avec bouchon d'isolation, avec bouchon d'aération IP44 fourni servant à réduire l’eau de condensation

Espace de connexion supérieur, 150 mm, équipé d'un rail normalisé 35 mm avec fenêtre rabattable 12TE pour appareils de montage en série,

Champ de compteur, 300 mm, avec couvercle transparent, avec 1 BKE-I pour eHZ, avec possibilité de montage des appareils de montage en série, 2 x 7TE, avec cache de protection contre le contact pouvant être plombé, Boîtier de raccordement au réseau,

pour les réseaux triphasés 230 V (L1-L2-PE),

In=25 A, Imax=63 A, avec borne à prisme,

équipé de :

2 x élément de sécurité NH00 (2,5 - 50 mm² AL/CU), 1 x borne PE (2,5 - 50 mm² AL/CU), 1 x logement pour 2 fils

Propriétés électriques

Tension nominale d'isolement CA 400 V
Classe de protection II
Type de protection IP54/IP65
UL Type Rating n.i.

Dimensions

Largeur 300 mm
Longueur 750 mm
Hauteur 210 mm
Poids 6.0538 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 850 °C

Propriétés mécaniques

Type de fixation Structure
Résistance aux chocs IK08

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902409471
Packing Unit Code CT
ETIM Class EC000248
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre
