Zählerverteilung ZVi 9060-S (75921001) Distributeurs de compteur: Spelsberg

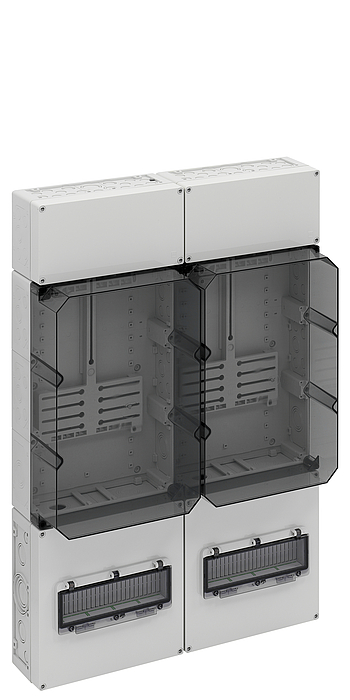

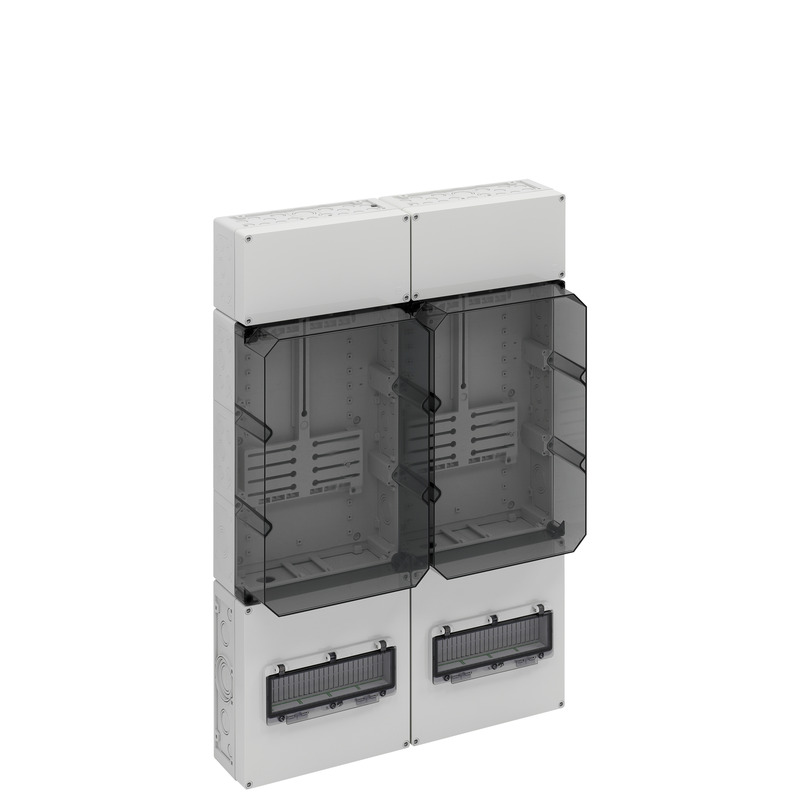

Distributeur de compteur

ZVi 9060-S

Référence produit: 75921001 | Dimensions: 600 x 900 x 210 mm

Boîtier de raccordement au réseau,

pour les réseaux triphasés 230 V (L1-L2-PE),

In=25 A, Imax=63 A, avec borne à prisme,

équipé de :

2 x élément de sécurité NH00 (2,5 - 50 mm² AL/CU), 1 x borne PE (2,5 - 50 mm² AL/CU), 1 x logement pour 2 fils, avec bouchon de fermeture, avec bouchon d'isolation, avec bouchon d'aération IP44 fourni servant à réduire l’eau de condensation

2 champs de compteur composés chacun de :

, Espace de connexion supérieur, 150 mm, équipé d'un rail normalisé 35 mm pour le logement de la borne de dérivation de ligne principale HA 25-53 (accessoires),

Champ de compteur, 450 mm, avec couvercle transparent, pour 1 compteur avec fixation en trois points, avec support en croix pour compteur pour compteur de courant triphasé et vis de fixation du compteur, dimensions de fixation selon DIN 43870-2, Boîtier de raccordement au réseau,

pour les réseaux triphasés 230 V (L1-L2-PE),

In=25 A, Imax=63 A, avec borne à prisme,

équipé de :

2 x élément de sécurité NH00 (2,5 - 50 mm² AL/CU), 1 x borne PE (2,5 - 50 mm² AL/CU), 1 x logement pour 2 fils

Propriétés électriques

Tension nominale d'isolement CA 400 V
Classe de protection II
Type de protection IP54/IP65
UL Type Rating n.i.

Dimensions

Largeur 600 mm
Longueur 900 mm
Hauteur 210 mm
Poids 15.0998 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 850 °C

Propriétés mécaniques

Type de fixation Structure
Résistance aux chocs IK08

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902409365
Packing Unit Code CT
ETIM Class EC000248
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre
