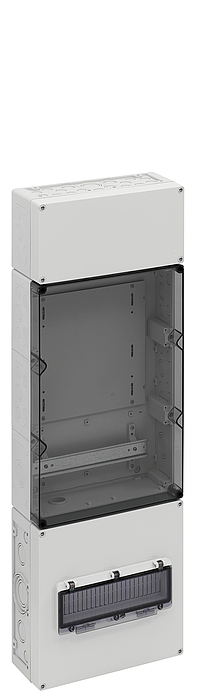

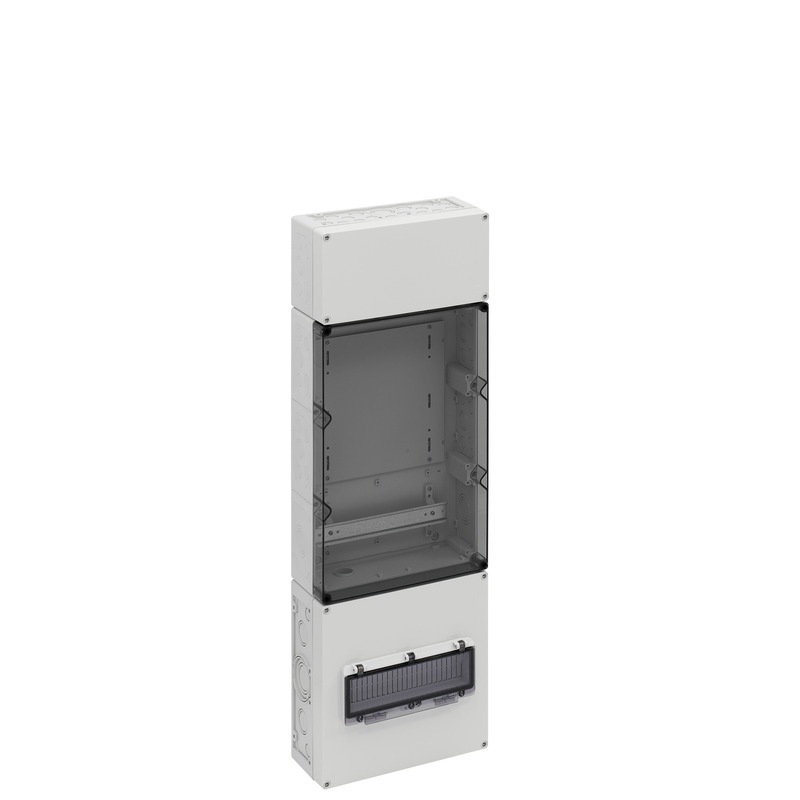

Zählerverteilung ZVi 9030-W (75916001) Distributeurs de compteur: Spelsberg

Distributeur de compteur

ZVi 9030-W

Référence produit: 75916001 | Dimensions: 300 x 900 x 132 mm

Boîtier de raccordement au réseau,

pour les réseaux triphasés 230 V (L1-L2-PE),

In=25 A, Imax=63 A, avec borne à prisme,

équipé de :

2 x élément de sécurité NH00 (2,5 - 50 mm² AL/CU), 1 x borne PE (2,5 - 50 mm² AL/CU), 1 x logement pour 2 fils, avec bouchon de fermeture, avec bouchon d'isolation, avec bouchon d'aération IP44 fourni servant à réduire l’eau de condensation

Espace de connexion supérieur, 150 mm, équipé d'un rail normalisé 35 mm pour le logement de la borne de dérivation de ligne principale HA 25-53 (accessoires),

Champ de transducteur 450 mm, avec plaque de montage en matériau isolant, 240 x 240 x 4 mm, pour transducteur EVU, avec rail normalisé 35 mm pour le placement des bornes de transducteur, avec faisceau de câble 5 pôles H07V-K 16 mm², Boîtier de raccordement au réseau,

pour les réseaux triphasés 230 V (L1-L2-PE),

In=25 A, Imax=63 A, avec borne à prisme,

équipé de :

2 x élément de sécurité NH00 (2,5 - 50 mm² AL/CU), 1 x borne PE (2,5 - 50 mm² AL/CU), 1 x logement pour 2 fils

Propriétés électriques

Tension nominale d'isolement CA 400 V
Classe de protection II
Type de protection IP54/IP65
UL Type Rating n.i.

Dimensions

Largeur 300 mm
Longueur 900 mm
Hauteur 132 mm
Poids 6.762 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 850 °C

Propriétés mécaniques

Type de fixation Structure
Résistance aux chocs IK08

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902409334
Packing Unit Code CT
ETIM Class EC000248
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel dwg (2 Mo)
Plan dimensionnel jpg (1 Mo)
Plan dimensionnel pdf (821 Ko)
Plan dimensionnel dxf (10 Mo)

Certificat

UKCA Explication EN pdf (48 Ko)
CE Explication DE/EN/FR pdf (217 Ko)

Accessoires

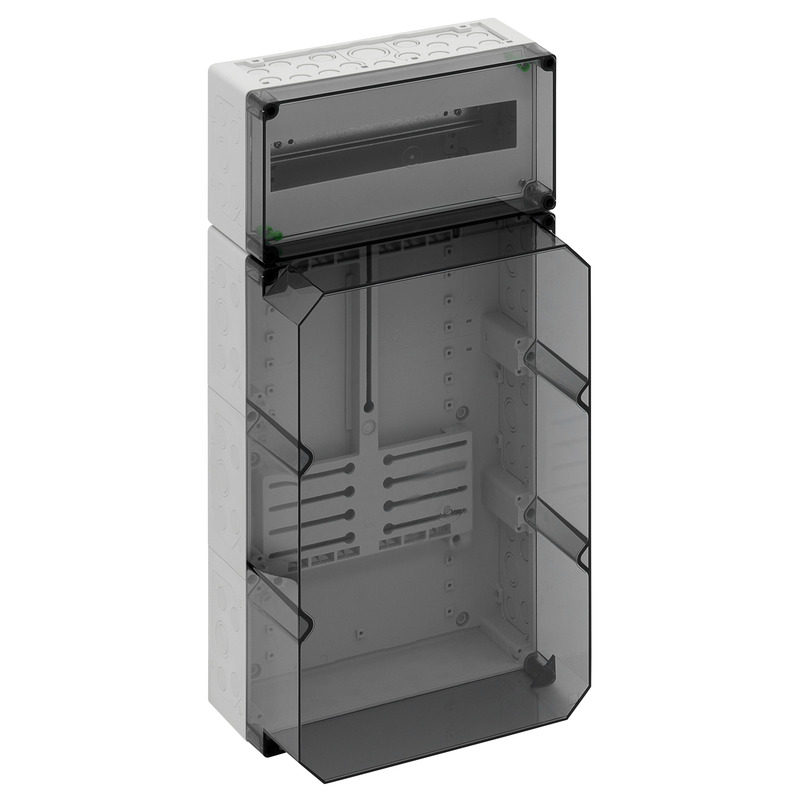

Boîtier pour compteur électrique AKi-Z 410

  • Dimensions : 300 x 600 x 210 mm
  • Référence produit: 75241001



Boîtier de compteur, avec couvercle transparent, possibilité de plombage en série, avec support en...

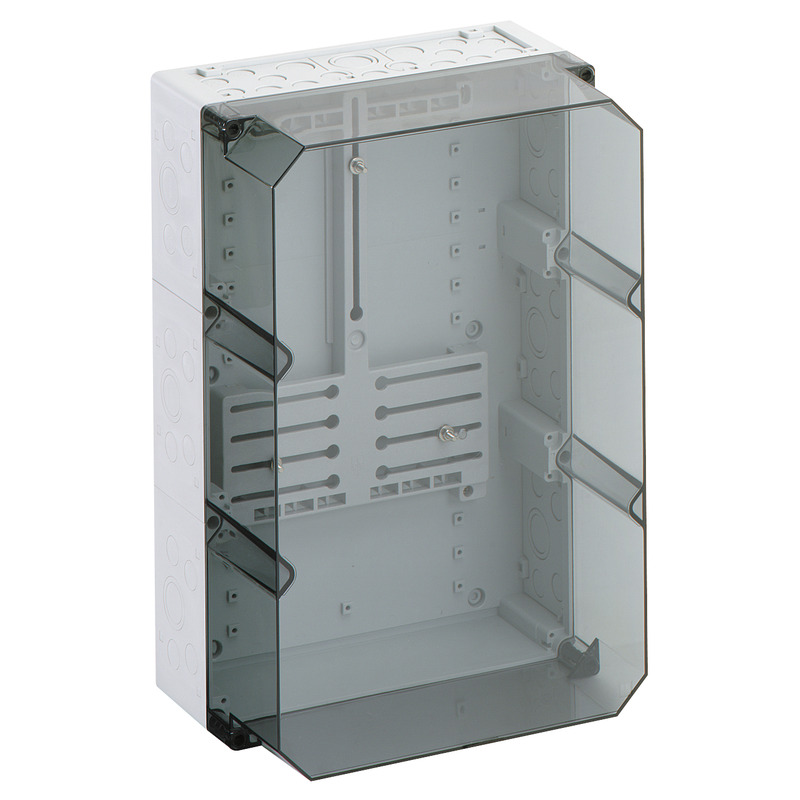

Boîtier pour compteur électrique AKi-Z 3

  • Dimensions : 300 x 450 x 210 mm
  • Référence produit: 75201101



Boîtier de compteur, surface de montage de l'appareil champ de compteur selon DIN 43870-1, avec...



Kit de combinaison de boîtiers AK KS-IP65

  • Dimensions : 235 x 150 x 7 mm
  • Référence produit: 79100101



Kit de jumelage, pour combinaison horizontale ou verticale de tous les boîtiers AK (jusqu'à 04/15)...
