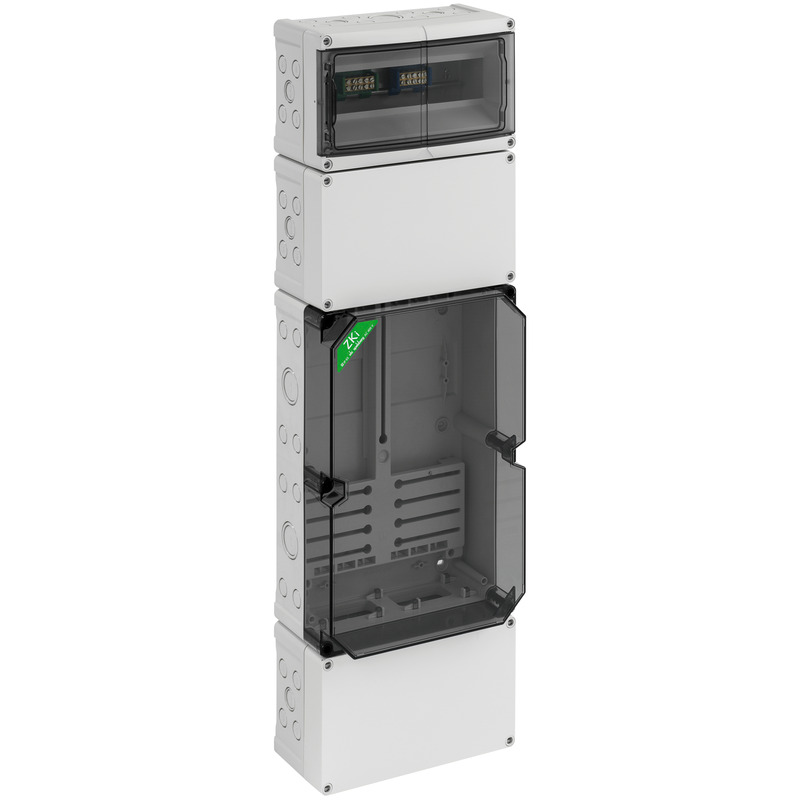

Zählergehäuse ZKi 120-f (74912501) Boîtier du compteur: Spelsberg

Boîtier pour compteur électrique

ZKi 120-f

Référence produit: 74912501 | Dimensions: 250 x 820 x 137 mm

Boîtier de compteur, avec couvercle transparent, possibilité de plombage en série, avec support en croix pour compteur monté et vis de fixation du compteur, Boîtier de disjoncteur avec espace de connexion supplémentaire en bas 150 mm avec rail normalisé 35 mm, possibilité de plombage en séries espace consommateur en haut, avec rail normalisé 35 mm et doubles bornes PE/N, Espace supplémentaire avec rail normalisé 35 mm, avec raccord à double membrane, Bouchon de fermeture et d'isolation

Adapté pour le récepteur de télécommande selon DIN 43861-2, pour compteur avec fixation en trois points et une profondeur max. de 80 mm

Propriétés électriques

Tension de service nominale AC 400 V
Classe de protection II
Type de protection IP54/IP65
UL Type Rating n.i.

Dimensions

Largeur 250 mm
Longueur 820 mm
Hauteur 137 mm
Poids 4.42 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 850 °C

Propriétés mécaniques

Type de fixation Structure
Résistance aux chocs IK08

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902404285
Packing Unit Code CT
ETIM Class EC000248
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre
Matériau de la fenêtre pivotante Polycarbonate

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel dwg (3 Mo)
Plan dimensionnel dxf (19 Mo)
Plan dimensionnel pdf (4 Mo)
Plan dimensionnel jpg (1 Mo)

Certificat

UKCA Explication EN pdf (48 Ko)
CE Explication DE/EN/FR pdf (217 Ko)

Données CAO

Données CAO Télécharger les données CAO 3D

Votre requête

Vos informations

Données de la société

Format CAO

Texte du produit

Produits similaires

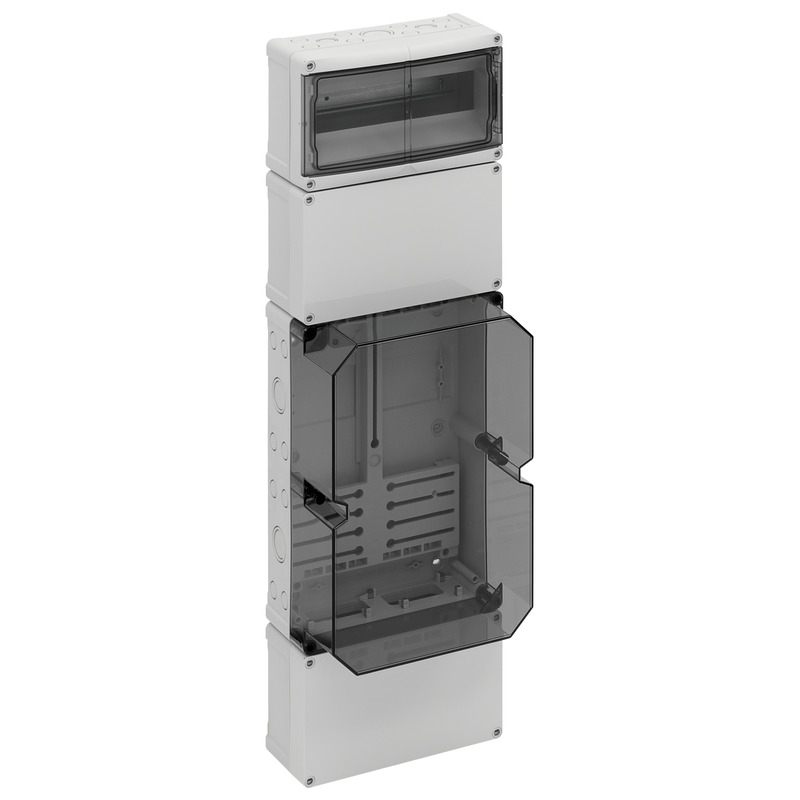

Boîtier pour compteur électrique ZKi 120
